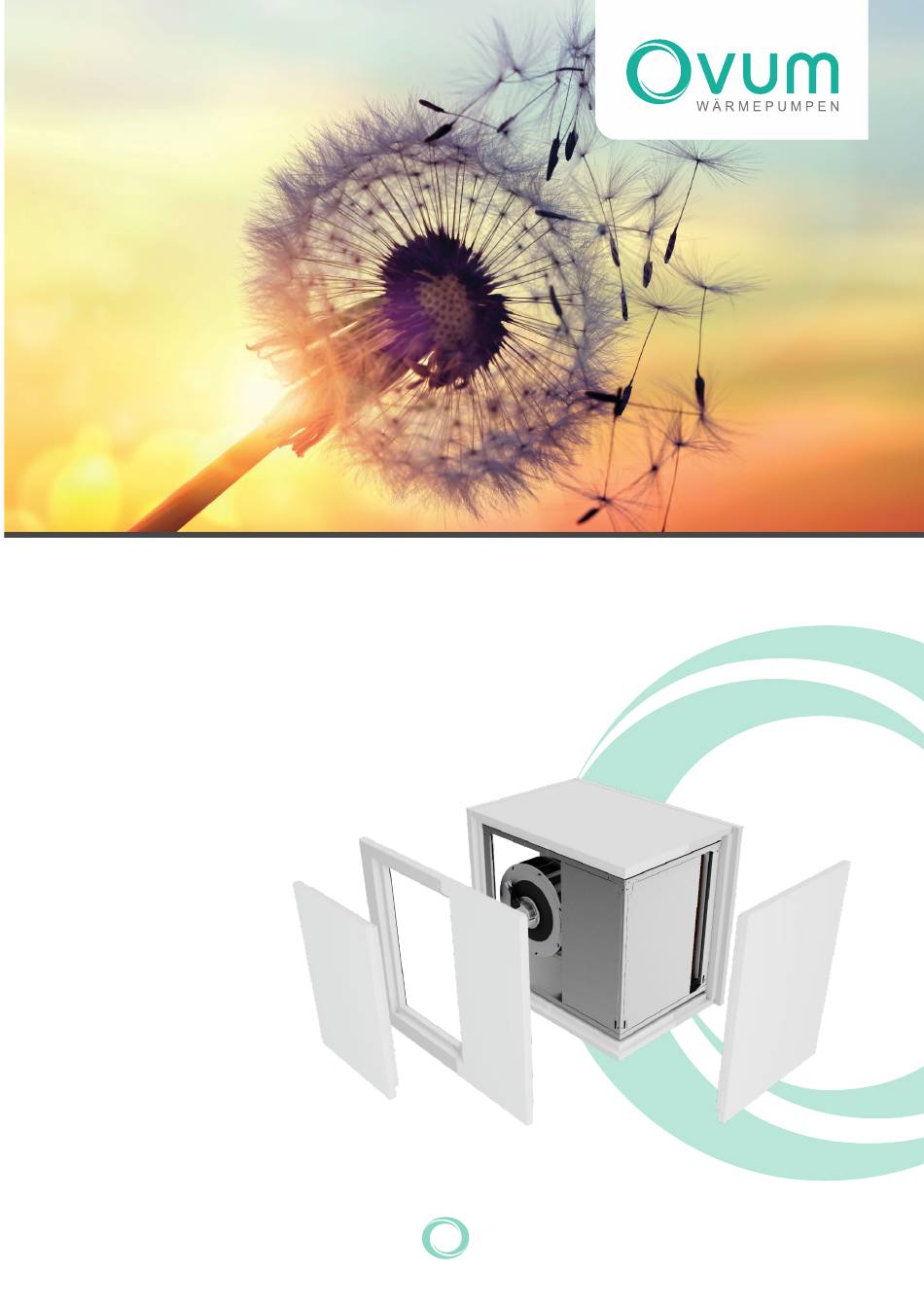

- Seite 1 Montagehinweise Indoor AirCube 08 und 12...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung AirCube Indoor Inhalt Bestimmungsgemäße Verwendung ..................3 Allgemeine Hinweise ......................5 Vorbereitungen: ........................6 Bitte beachten Sie nachfolgende Punkte: ..............6 Abmessungen Innengehäuse AC08, AC12 ................7 Varianten der Installation ....................8 Variante 1 Eckmontage: ................... 8 Variante 2 Eckmontage mit Abluftkanal: ..............9 Variante 3 gerade Montage mit Abluftkanal: ............ -
Seite 3: Bestimmungsgemäße Verwendung
Missachtung der in der Betriebsanleitung abgegebenen Erklärungen zur Sicherheit des Produktes/Personals verliert diese Erklärung ihre Gültigkeit. OVUM kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Bedienungsanleitung, Sicherheitshinweise und Warnungen verursacht werden. Die Wärmepumpe ist dazu bestimmt, im Haushalt, Technikräumen oder in haushaltsähnlichen Aufstellumgebungen verwendet zu werden. - Seite 4 Produkte und Teile, die in Kombination mit diesem Produkt verwendet werden, müssen spezielle Produkte und Teile sein, die den angegebenen Spezifikationen des Herstellers entsprechen. Wird das Gerät nicht mit dem optional erhältlichen original OVUM Zubehör installiert, kann die Gewährleistung eingeschränkt werden.
-
Seite 5: Allgemeine Hinweise

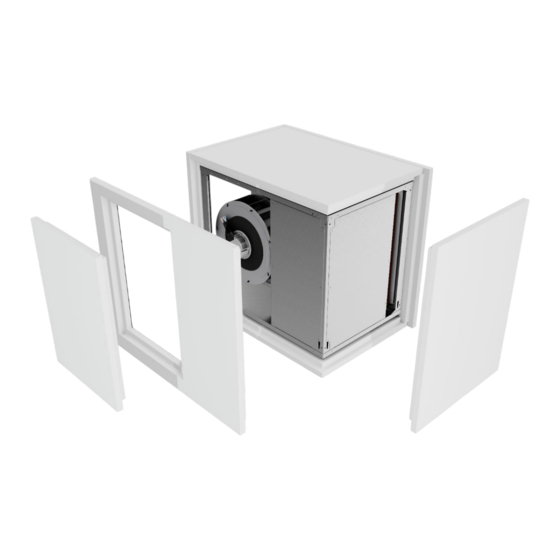

2 Allgemeine Hinweise Der OVUM AirCube ist ein flexibles Wärmepumpenmodul das in Kombination mit dem vollisolierten Innengehäuse im Gebäude als innenaufgestellte Wärmepumpe montiert werden kann. Die nachfolgenden Hinweise beziehen sich auf die Montage des Innengehäuses AC08-I und AC12-I. Varianten des AirCube... -
Seite 6: Vorbereitungen
• Silikon zum Abdichten der Übergänge • Armaflex Matte, Streifen bei schiefen Wänden. Zur Montage der OVUM AirCube Inneneinheit müssen in der Kellerwand Aussparungen laut Herstellerangaben vorgesehen werden. Bitte beachten Sie nachfolgende Punkte: • Hangwasser, Grundwasser: Die Wärmepumpe ist in sich nicht wasserdicht. Dringt Wasser durch die Öffnung in der Kellerwand ein so gelangt dieses durch die Wärmepumpe in den Keller. -
Seite 7: Abmessungen Innengehäuse Ac08, Ac12
4 Abmessungen Innengehäuse AC08, AC12 1200mm 1036mm 837mm Kanal an A1: Für den Anschluss eines Luftkanals A1 sind am Innengehäuse um die Öffnung A1 mit Lochabstand 712mm 921mm Gewindemuttern M10 positioniert. Kanal an B: Für den Anschluss eines Luftkanals B Kanal an A2: Für den Anschluss eines Luftkanals sind am Innengehäuse um die Öffnung B mit dem A2 sind am Innengehäuse um die Öffnung A2 mit... -
Seite 8: Varianten Der Installation
Montageanleitung AirCube Indoor 5 Varianten der Installation Der OVUM AirCube Indoor kann je nach örtlicher Situation in verschiedenen Varianten in das Gebäude integriert werden. Variante 1 Eckmontage: Isolierung Der AirCube wird direkt in ein Gebäudeeck montiert. Die Luft wird über die Ansaugöffnung (B) angesaugt und... -
Seite 9: Variante 2 Eckmontage Mit Abluftkanal
Variante 2 Eckmontage mit Abluftkanal: Luftkanal (nicht Lieferumfang enthalten) Isolierung min 60cm min 60cm Der AirCube wird mit der Ansaugseite (B) an die Außenwand montiert. Die Abluft wird über einen Luftkanal über die Ausblasöffnung (A1) abgeführt. Das Indoor-Gehäuse ist für den Luftkanalanschluss vorbereitet. Empfohlener Luftkanalquerschnitt: B630mm x H810mm, Reduktion nach Flansch auf B450mm x H810 mm möglich. -
Seite 10: Variante 3 Gerade Montage Mit Abluftkanal
Montageanleitung AirCube Indoor Variante 3 gerade Montage mit Abluftkanal: Luftkanal (nicht Lieferumfang enthalten) Isolierung min 60cm Der AirCube wird mit der Ansaugseite (B) an die Außenwand montiert. Die Abluft wird über einen Luftkanal über die Ausblasöffnung (A2) gerade abgeführt. Das Indoor-Gehäuse ist für den Luftkanalanschluss vorbereitet. -
Seite 11: Aussparungen In Der Gebäudewand
6 Aussparungen in der Gebäudewand Die Angaben beziehen sich IMMER ohne Dämmung! (80mm werden empfohlen) Diese MUSS nachträglich in die Scheinungen eingebracht werden. min 35mm 280mm (min 200mm) 970mm 1030mm Winkelkonsole min 100m unter UK Ausschnitt Einsaugseite B 280mm (min 200mm) Bündig Hinweis: 970mm... -
Seite 12: Gehäusemontage
Montageanleitung AirCube Indoor 7 Gehäusemontage Montagevorbereitungen (1) Prüfen Sie Abmessungen der Aussparungen in der Gebäudewand auf ihre Richtigkeit. Länge Breite Mindestabstand von Decke Abstände aus der Ecke Selbe Höhenlage Prüfen sie die Eignung (Stabilität) der Wand. (2) Prüfen Sie die Isolation der Laibung. Wir empfehlen hier eine Dämmstärke von min. 60mm. Achten Sie darauf, dass die Maße der lichten Weite inkl. - Seite 13 Draufsicht des AirCube Indoor Gehäuse Nachfolgende Anschlüsse müssen für die Inbetriebnahme vorbereitet werden: W: VL 1“, RL 1“ Anschlussschlauch mit Siphondichtung überziehen und IG- Seite an WP schrauben K: Kondensatablauf mit Siphon 40mm K-Not: Notablauf, Schlauch 20mm E: Zuleitung 5x2,5mm² und 3x 1,5mm² E: Busleitung 3x2x0,8mm²...
-
Seite 14: Konsolenmontage
Montageanleitung AirCube Indoor Montage des AirCube Indoor Gehäuse Legen Sie das Bodenteil auf den Boden und montieren Sie zuerst das Seitenteil Ausblasseite A1 (2) sowie die Ansaugseite B (3). Hinweis: Achten Sie darauf, dass alle Schrauben maximal handfest angezogen werden! Sonst besteht die Gefahr, dass die Gewinde aus der Verankerung gerissen werden! - Seite 15 Gummipufferelemente in den Boden des Gehäuses einschrauben. montieren. Hinweis: Achten Sie darauf, dass die Konsole in der Waage montiert wird. Bei einer schrägen Montage kann die Kondensatwanne der Wärmepumpe überlaufen und Wasser austreten.
- Seite 16 Montageanleitung AirCube Indoor Den Abstand der Gummipuffer ausmitteln und die Hammerkopfschrauben in dem entsprechenden Abstand lose montieren, damit diese noch eingestellt werden können. Die Langlochstreben nun in die Hammerkopfschrauben einschieben und ebenfalls ausmitteln. Gehäuse über die Gewindestangen im Boden der Gummipuffer in die Langlöcher der Strebe einstecken.
- Seite 17 (6) Pressen Sie das Gehäuse an die Wand und fixieren Sie es über die Hammerkopfschrauben. Gehäuse waagrecht ausrichten! Hinweis: Achten Sie darauf, dass die Höhe der Öffnungen in der Wand und die des AirCube nach erfolgter Montage das selbe Niveau aufweisen.
-
Seite 18: Wärmepumpenmontage
Montageanleitung AirCube Indoor Wärmepumpenmontage: Vorbereitungen Verkleben Sie den Übergang zwischen Gehäuse und Laibung der Aussparung mit einen Armaflex oder Airstop-Klebeband. Dichten Sie die Fugen zwischen dem Boden, Deckel, Rückteil und Seitenteil zusätzlich mit Silikon Hinweis: Hinweis: Der Übergang zwischen Gehäuse und Wand muss luftdicht ausgeführt sein. -
Seite 19: Einbringen Des Aircube In Das Innengehäuse
Einbringen des AirCube in das Innengehäuse Prüfen Sie abschließend die Abdichtung des Innengehäuses zur Wand und die Befestigung des Gehäuses auf den Montagekonsolen als auch die waagrechte Ausrichtung des Gehäuses. Stellen Sie die Füße des Wärmepumpenmodules auf die richtige Höhe ein. Kontrollieren Sie die Übereinstimmung der Höhe mit dem Innengehäuse. -
Seite 20: Anschließen Des Aircube
Montageanleitung AirCube Indoor Anschließen des AirCube Nachfolgende Anschlüsse müssen für die Inbetriebnahme vorbereitet werden: W: VL 1“, RL 1“ Anschlussschlauch mit Siphondichtung überziehen und IG- Seite an WP schrauben K: Kondensatablauf mit Siphon 40mm Hinweis: K-Not: Notablauf, Schlauch 20mm E: Zuleitung 5x2,5mm² und 3x 1,5mm² ALLE Durchführungen müssen luftdicht E: Busleitung 3x2x0,8mm²... -
Seite 21: Verschließen Des Aircube
Verschließen des AirCube Prüfen Sie noch einmal folgende Punkte: Wurden alle Anschlüsse korrekt verlegt Kondensatablauf korrekt verlegt Alle Übergänge mit Armaflex verkleidet, um „Schwitzen“ der Anlage zu verhindern Deckel des AirCube montiert (Kompressordeckel) Flexible Anschlussschläuche auf Vibrationsfreiheit geprüft ... - Seite 22 Montageanleitung AirCube Indoor...
- Seite 24 Montageanleitung AirCube Indoor Version 22-03-01...
