Bedienungsanleitung
NHWP - Kunde
Firmware-Version: V 7.7.28

Werbung

loading

Verwandte Anleitungen für Ovum NHWP

Inhaltszusammenfassung für Ovum NHWP

  • Seite 1 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28...

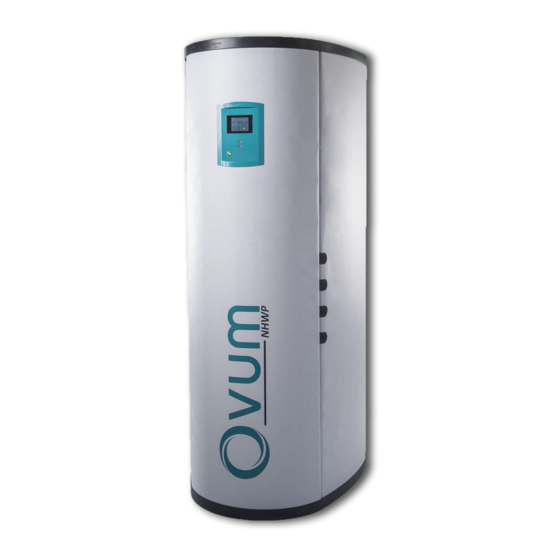

  • Seite 2 20kWh PV-Speicherung, die NHWP vereint alles unter einer Hülle. Durch die perfekte Abstimmung eines integrierten Sys- tems kann die NHWP kompakt, einfach und rasch installiert werden - eine hocheffiziente Energiezentrale auf 1m² Stellfläche. Es ist uns ein wichtiges Anliegen, die Bedienung der NHWP einfach und selbsterklärend zu gestalten.
  • Seite 3 NHWP - Kunde Firmware-Version: V 7.7.28 SICHERHEITSHINWEISE Lesen Sie vor der Inbetriebsetzung der NHWP die Bedienungsanleitung. Beachten Sie allgemeine Sicherheitshinweise. Das Öffnen des Gerätes ist nur durch einen Fachmann zulässig. Die NHWP verfügt an der Oberseite über Ventilationsöffnungen. Stellen Sie sicher, dass keine Gegenstände auf der NHWP abgelegt werden.
  • Seite 4 Firmware-Version: V 7.7.28 FUNKTIONEN Die OVUM NHWP stellt zur Zeit die modernste Energiezentrale für das moderne Einfamilienhaus dar. Sie vereint je nach Systemausgestaltung mehrere Funktionen unter einer Hülle. Alle Funktionen sind über das Regel- und Steuersystem perfekt aufeinander abgestimmt und arbeiten harmonisch im Einklang zusammen.
  • Seite 5 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Bedienelement NHWP Benutzeroberfläche USB-Schnittstellen Hauptschalter Der Hauptschalter dient zum Ein- und Ausschalten der Wärmepumpe. Achten Sie darauf, dass die Spannungsversorgung gegeben ist, um den Heiz- und Warmwasserbetrieb zu gewährleisten. Schalten Sie den Hauptschalter nur im Störfall aus. Im ausgeschalteten Zustand be- steht bei tiefen Außentemperaturen die Gefahr von Frostschäden.

  • Seite 6: Grafische Benutzeroberfläche

    - Heizen - Wasser - Lüften - Photovoltaik Die Benutzeroberfläche der NHWP ist intuitiv aufgebaut. Das Display ist als Touchdisplay ausge- führt und die Bedienung erfolgt durch Berührung. 2.1. Statusleiste In der Statusleiste werden in Abhängigkeit des Betriebszustandes Statussymbole angezeigt. Nach- folgende Symbole können in der Statusleiste angezeigt werden.
  • Seite 7 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Inverter aktiv und Initialisierungsprozess fertig Inverter aktiv und ModBus aktiv Inverter inaktiv aufgrund einer ModBUS-Kommunikationsstörung ext. Warmwassersperreingang (z.B. Sperre durch EVU) ext. Heizungssperreingang (z.B. Sperre durch EVU) 2.2. Menüfelder 2.2.1. Heizen Kühlung Aktiv...
  • Seite 8 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 2.2.2. Wasser Tropfensymbol Tropfen (WW wird gezapft) (zeigt ECO- bzw. Com- Sollwert WW-Speicher fort-Bedarf) Betriebsart Istwert WW-Speicher Betriebsarten: Anforderung aktiv Wärmepumpe in Betrieb, Warmwasseranforderung Funktion aktiv, WW-Bereitung eingeschaltet Funktion inaktiv, WW-Bereitung ausgeschaltet Anforderung erfüllt Sperrzeit ist aktiv, die Mindeststillstandszeit der Wärmepumpe ist noch nicht...
  • Seite 9 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Lüftung inaktiv Die Funktion der Lüftung steht nur zur Verfügung, wenn diese durch den Fachmann installiert bzw. aktiviert wurde. 2.2.4. Photovoltaik PV-Funktion nicht durch Fachmann Autonomie-Grad aktiviert aktueller Strombezug PV-Speicher Füllstand: PV-Speicher Füllstand 0% PV-Speicher Füllstand 17%...
  • Seite 10 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 2.3. Menüführung Startbildschirm Heizen Zeitprogramm Parameter Party Urlaub Temperatur Heizkurve Naturkühlen Wasser Zeitprogramm Parameter Heizstab Lüften Zeitprogramm Temperatur Naturkühlen Photovoltaik System Uhr/Datum Störungen Betriebsstunden Temperaturen Fachmann Passwort Seite...
  • Seite 11 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Menüelemente 3.1. Heizen Drücken Sie „Heizen“ auf dem Startbildschirm, anschließend erscheint das Menü „Heizen“. Home-Taste Raumsollwert (hier gelangen Sie zum (hier können Sie die gewünschte Startbildschirm zurück) Raumtemperatur einstellen) Betriebsart Sperrsymbol (wählen Sie hier die gewünschte...
  • Seite 12 Geben Sie dazu im Menü „Heizen/Parameter/Party“ den gewünschten Partysollwert und die gewünschte Dauer ein. Nach Ablauf der Zeit arbeitet die NHWP wieder im Regelbetrieb. Bei „Party“ ist keine Kühlung möglich. HINWEIS! Die Partyfunktion kann hilfreich sein, wenn die Heizung trotz hoher Außentemperaturen aktiviert werden soll.
  • Seite 13 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 → Parameter Party Urlaub (drücken Sie hier, um (drücken Sie hier, um Einstellungen im Party- Einstellungen im Urlaubs- Parameter vorzunehmen) Parameter vorzunehmen) Temperatur Heizkurve (drücken Sie hier, (drücken Sie hier, um die um die Temperaturen...
  • Seite 14 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 • Temperatur Aufheiztemp. diff. (stellen Sie die gewünschte Sollwertkorrektur des HZG-RL im Aufheizbetrieb ein) Absenktemp. diff. (stellen Sie die gewünschte Sollwertkorrektur des HZG-RL im Absenkbetrieb ein) Durch Aufheiz- und Absenkphasen kann durch das Zeitprogramm „Heizen“ die Heizphase gezielt in bestimmte Zeitbereiche verlagert werden.
  • Seite 15 Heizfreigabe möglich) Diese Funktionen stehen nur zur Verfügung, wenn das optionale Naturkühlpaket installiert wurde. Die NHWP verfügt über eine komfortable Kühllogik. Die Kühlung sollte das ganze Jahr freigegeben sein. Die NHWP beobachtet die Außentemperatur und aktiviert die Kühlung nur, wenn eingestellte Temperaturen überschritten werden und die letzte Heizphase eine eingestellte Zeitspanne über-...
  • Seite 16 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 3.2. Wasser Drücken Sie „Wasser“ auf dem Startbildschirm, anschließend erscheint das Menü „Warmwasser“. Speicher Solltemperatur (hier können Sie die gewünschte Speichertemperatur einstellen) Betriebsart (wählen Sie hier die gewünschte Betriebsart) Zeitprogramm (drücken Sie auf den Button,...
  • Seite 17 WW+HZG) → Warmwassermodus Die NHWP verfügt über ein äußerst komfortables und effizientes Warmwassersystem. Ein großzügi- ger Speicher steht für die Warmwasserbereitung zur Verfügung. Über den Warmwassermodus kön- nen Sie festlegen, ob Sie eine große oder eine sparsame Menge Warmwasser vorhalten möchten.
  • Seite 18 Firmware-Version: V 7.7.28 Zapftemperatur: Die NHWP ist mit einem Frischwassersystem ausgerüstet und bereitet das Warmwasser immer zapffrisch im Moment der Warmwassernutzung. Dies stellt nicht nur einen erheblichen hygieni- schen Vorteil für Sie dar, sondern bietet auch die Möglichkeit, die gewünschte Zapftemperatur unabhängig von der Speichertemperatur einzustellen.
  • Seite 19 Funktion ist erst aktiv, wenn sie vom Fachmann freigegeben wurde, ansonsten erscheint „Inaktiv“. Die NHWP ist in der Lage, Ihre Lüftungsanlage im Einklang mit dem Heizsystem zu betreiben. Die natürliche Wärme und Kühle der Erdsonde kann zur kostenlosen Erwärmung der Zuluft im Winter und Kühlung im Sommer verwendet werden.
  • Seite 20 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Schaltzustand Wochentag (Sie können Einstellungen für jeden Wochentag vornehmen - einfach per Touch-Befehl zwischen den Tagen wählen) Zeitabschnitte (stellen Sie bis zu drei Zeitabschnitte pro Wochentag ein) Schaltzustände: Lüftung ist ausgeschaltet Stufe 1/2/3 Lüftung ist eingeschaltet und regelt nach der eingestellten Leistungsstufe...
  • Seite 21 Heizung zur Verfügung steht. Dies ist völlig unabhängig von Ihrer PV-Anlage. Egal, welche Anlage Sie installieren, die NHWP erkennt und nützt das Energieangebot. Erkannt wird jener Strom, der in Ihrem Haus nicht genutzt wird. Energie für Ihren Herd, Ihre Spülmaschine oder Ihr Elektroauto hat Vorrang.
  • Seite 22 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 3.5. System Drücken Sie am Startbildschirm auf das Zahnrad, um in das Menü „System“ zu gelangen. Seriennummer Uhr/Datum (hier sehen Sie die (klicken Sie hier, um die aktuelle Serien- und Software- Uhrzeit und das Datum ein-...

  • Seite 23: Störungen

    Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 → Störungen Aktiver Alarm Entstören (hier werden die aktuellen (ist die WP aufgrund einer Störmeldungen angezeigt) Störung außer Betrieb, so muss hier entstört werden) Weiter-Button Zeitpunkt (log) (mit dieser Taste können Sie (hier können Sie alle ge- durch die Störungen blättern)
  • Seite 24 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Wie aktiviere ich den Heizstab für den Notbetrieb? • Prüfen Sie, ob der Heizstab für einen Notbetrieb freigegeben ist. Gehen Sie dazu zum Grundmenü/Wasser/Parameter. Hier finden Sie die Heizstabbetriebsart. • Wählen Sie die Betriebsart „WW“ für Warmwasser und „WW+HZG“ für Warmwasser und Heizung aus.
  • Seite 25 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Änderungsprotokoll: Protokoll der durchgeführten Einstellungen an der Regelung! Datum Einstellungen Seite...
  • Seite 26 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Notizen: Seite...
  • Seite 27 Bedienungsanleitung NHWP - Kunde Firmware-Version: V 7.7.28 Notizen: Seite...
  • Seite 28 WWW.OVUM.AT NHWP Kombi-Wärmepumpe...
