Verwandte Anleitungen für Ovum CubeSpeichersystem 500L
Inhaltszusammenfassung für Ovum CubeSpeichersystem 500L

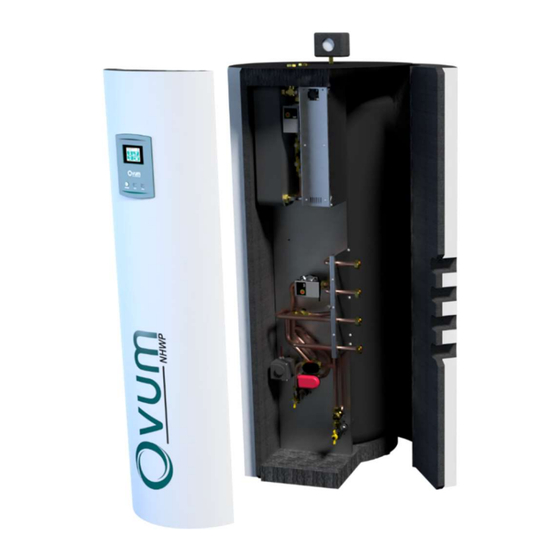

- Seite 1 Montageanleitung Cube- Speichersystem 500L & 700L...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Cube-Speichersystem Inhalt Bestimmungsgemäße Verwendung ................ 3 Allgemeine Hinweise ....................4 Aufstellungshinweise ....................5 Montage Sicherheitsgruppe ..................6 Kabeleinführung ....................6 Reglerbelüftung ....................6 Heizungswasserqualität ..................6 Heizkreis ......................6 Wasseranschluss ....................7 Verbrühschütz....................7 Trinkwasserqualität ..................7 Elektrischer Anschluss ....................7 Erforderliche Hydraulische Verbindung zum AirCube Mono ........ -
Seite 3: Bestimmungsgemäße Verwendung
Missachtung der in der Betriebsanleitung abgegebenen Erklärungen zur Sicherheit des Produktes/Personals verliert diese Erklärung ihre Gültigkeit. OVUM kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Bedienungsanleitung, Sicherheitshinweise und Warnungen verursacht werden. Diese Wärmepumpe ist dazu bestimmt, im Haushalt, Technikräumen oder in haushaltsähnlichen Aufstellumgebungen verwendet zu werden. -
Seite 4: Allgemeine Hinweise
Produkte und Teile, die in Kombination mit diesem Produkt verwendet werden, müssen spezielle Produkte und Teile sein, die den angegebenen Spezifikationen entsprechen. Wird das Gerät nicht mit dem optional erhältlichen original OVUM Zubehör installiert, kann die Gewährleistung eingeschränkt werden. Die Wärmepumpe muss in jeden Fall wasserseitig mit lösbaren Übergängen angeschlossen werden. -
Seite 5: Aufstellungshinweise
3 Aufstellungshinweise Der Speicher darf nicht an folgenden Orten aufgestellt werden: im Außenbereich (auch nicht mit Überdachung) in sehr feuchten Räumen mit starker Wasserdampfentwicklung in Räumen mit Explosionsgefahr durch Gase, Dämpfe oder Staub stellen Sie das Gerät nicht in der Nähe eines anderen Geräts auf, da ersteres beschädigt werden könnte (z. -
Seite 6: Montage Sicherheitsgruppe
Montageanleitung Cube-Speichersystem 4 Montage Sicherheitsgruppe Beachten Sie, dass vor der Inbetriebnahme der Anlage eine Sicherheitsgruppe am Kopf des Speichers installiert werden muss. ACHTUNG! Ohne Sicherheitsgruppe kann die Wärmepumpen Anlage zerstört werden. Stellen Sie sicher, dass der Ablauf der Sicherheitsgruppe vom Speicher abgeleitet wird (Kanal), damit bei einem Austritt das Wasser die restlichen Bauteile nicht beschädigen kann. -
Seite 7: Wasseranschluss
Wasseranschluss Entnehmen Sie die Positionen des Kaltwasser- und Warmwasseranschlusses der Beilage „Frischwassersystem“. Stellen Sie sicher, dass alle erforderlichen Sicherheitsarmaturen im Kaltwasserzulauf installiert wurden. Verbrühschütz Das Speichersystem verfügt über ein Konstantwarmwassersystem. Bei diesem System wird das FWS auf eine Zapftemperatur geregelt. Es wird somit sichergestellt, dass auch bei höheren Speichertemperaturen kein zu heißes Warmwasser bereitet wird. -
Seite 8: Erforderliche Hydraulische Verbindung Zum Aircube Mono
Montageanleitung Cube-Speichersystem 6 Erforderliche Hydraulische Verbindung zum AirCube Mono Im AirCube Mono ist eine vollständige Wärmepumpe inkl. Kondensator und Pufferladepumpe. Er wird über hydraulische Verbindungsleitungen angeschlossen. Alle Hydraulischen Verschraubungen müssen bei Füllung auf Dichtheit überprüft werden! Auch Werksseitig! (1) EQ-AUS: Rücklauf. Kondensatoreintritt (Wärmepumpeneintritt) zu Speicheraustritt. Anschluss am AirCube: 1“... -
Seite 9: Systemschema Speichersystem
In der Speichereinheit ist kein Verdichter verbaut. Es treten somit bei der Monoblockversion des AirCubes keine Vibrationen am Speicher auf. Ein Anschluss mit flexiblen Entkopplungselementen ist somit nicht erforderlich. Der Speicher kann auch ohne AirCube in Betrieb genommen werden. Durch das eingebaute elektrische Heizelement kann bis zu einer Leistung von 6 kW die Warmwasserbereitung und die Versorgung des Heizkreises sichergestellt werden. -
Seite 10: Montage Der Verkleidung
Montageanleitung Cube-Speichersystem 8 Montage der Verkleidung Die Verkleidung des Speichers, der Thermotresor (Gehäuse & Isolation) wird als separate Palette unabhängig von dem Speichersystem geliefert. Der Speicher kann ohne diese Verkleidung installiert werden und bei Einhaltung der Montageabstände kann der Thermotresor im Nachhinein montiert werden. - Seite 11 1. V LIESISOLIERUNGEN AUF PEICHER PLATZIEREN ONTAGE DES ÜCKTEILS Nehmen Sie die Vliesisolierung des Deckels und Starten Sie bei der Montage des platzieren Sie diese auf die passenden Ausschnitte Hartschaumcase mit der Hinterseite. Schieben Speichers. Platzieren ebenso Sie die beigelegten Befestigungshaken von Vliesisolierung des Bodens.
- Seite 12 Montageanleitung Cube-Speichersystem 3. M ONTAGE DER EITENTEILE ONTAGE DES ISPLAYS Sind die Haken von innen nach außen in den Befestigungslaschen eingerastet, muss das Case fest am Speicher anliegen. Schieben Sie das Display von vorne mit leichtem Druck in den Frontteil bis dieses vollständig anliegt.
- Seite 13 Nach der Positionierung der Fließisolierung im CHLIEßEN DES HERMOTRESORS Display ist die Aluabdeckung mit den vier Schrauben anzubringen. Somit wird das Display von hinten Positionieren Sie nun das Frontcase samt geschlossen und kann nicht mehr ungewollt aus Display zu den Seitenteilen und verbinden Sie dem Frontteil entfernt werden.
- Seite 14 Montageanleitung Speichersystem AirCube 500 & 700 6. S CHLIEßEN DER PANNBÄNDER Hartschaumcase geschlossen, Speichersystem komplett gedämmt. Bevor Spannbänder geschlossen werden, kontrollieren Sie noch die Plastikabdeckung am Deckel, ob diese schön auf dem Case und den Ausschnitten positioniert ist. Wichtiger Hinweis! Die Spannbänder müssen nicht fest gespannt werden, da das Case durch Formschluss zusammengehalten wird und somit nicht näher...
- Seite 15 NOTIZEN www.ovum.at...
- Seite 16 Montageanleitung Speichersystem AirCube 500 & 700 Version 220928...
