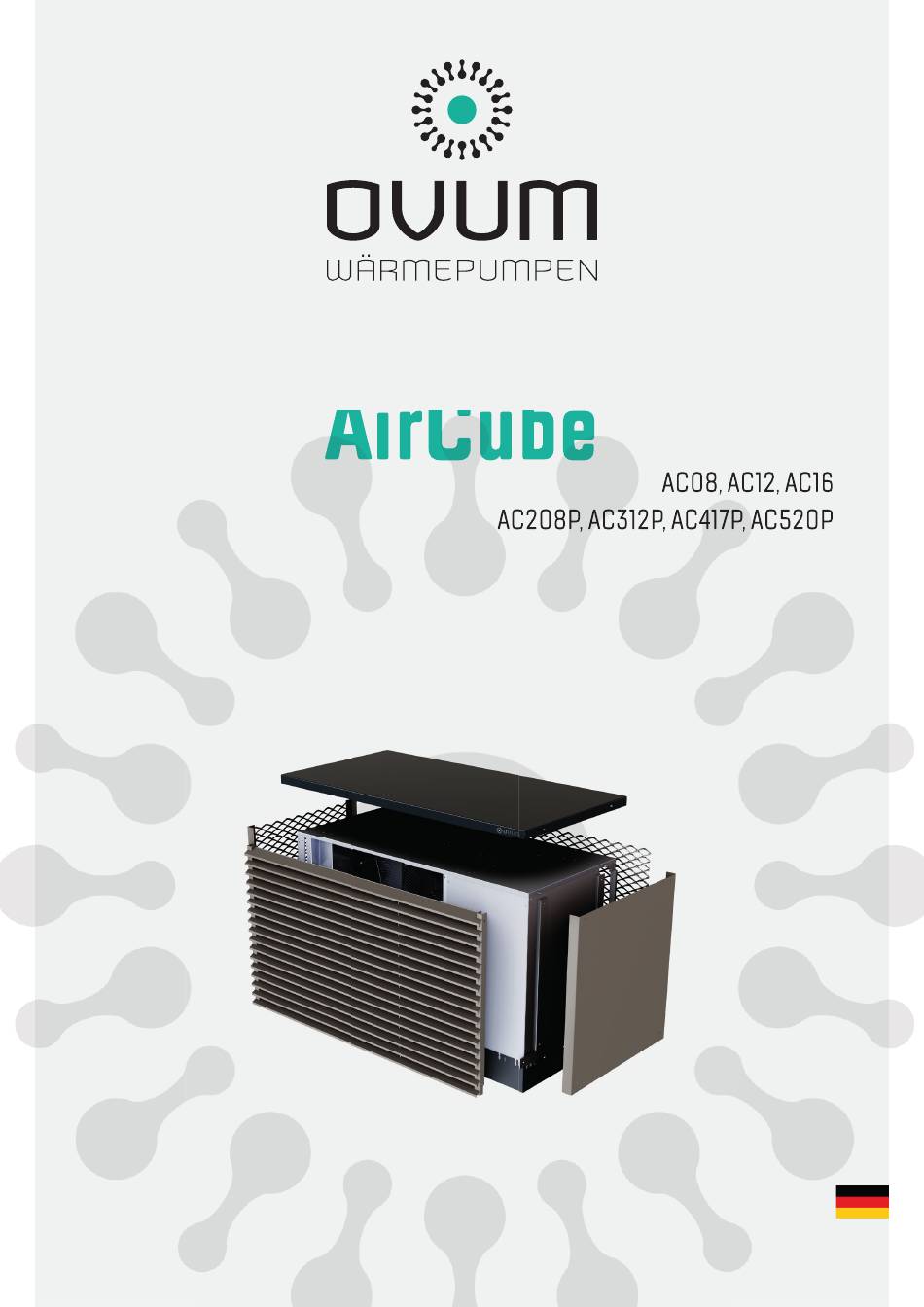

- Seite 1 AirCube AC08, AC12, AC16 AC208P, AC312P, AC417P, AC520P Kundenanleitung ovum.at Deutsch...
- Seite 2 AirCube AC und ACP AirCube OUTDOOR AirCube INDOOR Die OVUM Wärmepumpenserie AirCube für das moderne Einfamilienhaus. Heizen, Warmwasserbereiten, Kühlen und das Management Ihrer PV-Anlage können ganz einfach über die Easy-Touch-Regelung von OVUM gesteuert werden. Kundenanleitung...
- Seite 3 Systems kann der AIRCUBE kompakt, einfach und rasch installiert werden - eine hocheffiziente Energiezentrale auf 1m² Stellfläche. Einfach und selbsterklärend. Einfach genial - genial einfach! *In Kombination mit dem OVUM NHWP Speicher System. Bei Fragen kontaktieren Sie bitte Ihren Installationsbetrieb: Firmenwortlaut Firmenstempel tempries GmbH Dürerstraße 14...
-
Seite 4: Inhaltsverzeichnis
AirCube AC und ACP INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE 2. MENÜFÜHRUNG 3. FUNKTIONEN 4. BEDIENELEMENTE 5. GRAFISCHE BENUTZEROBERFLÄCHE 5.1. Statusleiste 6. HEIZEN & KÜHLEN 6.1. Heizen und Kühlen - Menü 6.1.1. Heizen und Kühlen - Zone 6.1.2 Heizen & Kühlen - Heizung / Kühlung gesperrt 6.1.3 Heizen &... -
Seite 5: Sicherheitshinweise
AirCube AC und ACP 1. SICHERHEITSHINWEISE Lesen Sie vor der Inbetriebnahme des AIRCUBE‘S die Bedienungsanleitung. Beachten Sie die allgemei- nen Sicherheitshinweise. Das Öffnen des Gerätes ist nur durch einen Fachmann zulässig. DIE BESTIMMUNGSGEMÄSSE VERWENDUNG Beachten Sie die Kundenanleitung dieses Produktes •... - Seite 6 AirCube AC und ACP AUFBAU EINES SPEICHER SPLIT SICHERHEITSGRUPPE TEMPERATURFÜHLER Speicher mit Entlüftungstopf FRISCHWASSERSYSTEM Zapftemperatur + senkrecht montierter Strömungssensor FRISCHWASSERSYSTEM- PUMPE FRISCHWASSERSYSTEM mit obenliegendem Messingwinkel mit Entlüftungsventil 2 X ABSPERRUNGEN FRISCHWASSERSYSTEM ENLÜFTUNG SOLEKREIS SOLEPUMPE WÄRMETAUSCHER nur bei Split-Variante am Speicher FÜHLER RÜCKLAUF...
- Seite 7 AirCube AC und ACP AUFBAU EINES SPEICHER MONO SICHERHEITSGRUPPE TEMPERATURFÜHLER Speicher mit Entlüftungstopf FRISCHWASSERSYSTEM Zapftemperatur + senkrecht montierter Strömungssensor FRISCHWASSERSYSTEM- PUMPE FRISCHWASSERSYSTEM mit obenliegendem Messingwinkel mit Entlüftungsventil 2 X ABSPERRUNGEN FRISCHWASSERSYSTEM ELEKTROKASTEN UMSCHALTVENTIL ELEKTROHEIZSTAB PUMPE mit STB (Sicherheitstemperatur- für Heizkreis 1...
-
Seite 8: Menüführung
AirCube AC und ACP 2. MENÜFÜHRUNG Zeitprogramm Heizen Parameter Naturkühlen Zeitprogramm Wasser Parameter Heizstab Zeitprogramm Lüften Temperatur Kühlen Photovoltaik Uhr/Datum Störungen Betriebsstunden System Temperaturen Fachmann Passwort Kundenanleitung... -
Seite 9: Aircube Ac Und Acp
AirCube AC und ACP 3. FUNKTIONEN Der AIRCUBE vereint je nach Ausführung mehrere Funktionen, welche über ein innovatives Steuersystem perfekt aufeinander abgestimmt sind und im Einklang zusammenarbeiten. NACHFOLGENDE AUFGABEN KÖNNEN DURCH DEN AIRCUBE ERFÜLLT WERDEN: HEIZEN mit modernster Wärmepumpentechnik unter Nutzung der Außenluft als Energiequelle. -
Seite 10: Bedienelemente
AirCube AC und ACP 4. BEDIENELEMENTE BENUTZEROBERFLÄCHE HAUPTSCHALTER USB SCHNITTSTELLEN Der Hauptschalter dient zum Ein- und Ausschalten der Wärmepumpe. Achten Sie darauf, dass die Spannungsversorgung gegeben ist. ACHTUNG: Schalten Sie den Hauptschalter nur im Störfall aus. Im ausgeschalteten Zustand besteht bei tiefen Außentemperaturen die Gefahr von Frostschäden. -
Seite 11: Grafische Benutzeroberfläche
AirCube AC und ACP 5. GRAFISCHE BENUTZEROBERFLÄCHE Die Bedienung des AIRCUBE‘S erfolgt über ein Touch Display. Nach einigen Sekunden schaltet der Bildschirm in den Ruhemodus und wird schwarz. Durch Tippen auf das Display wird dieses wieder aktiviert und leuchtet auf. - Seite 12 AirCube AC und ACP Inverter: Spannungsversorgung eingeschaltet – Fachmannebene aktiv. inaktiv aufgrund einer Modbus – Kommunikationsstörung. Ext. Warmwassersperreingang Expertenebene aktiv. (zB Sperre durch EVU*) Photovoltaikanlage aktiv: Ext. Heizungssperreingang Die AirCube nutzt das kostenlose (z.B) Sperre durch EVU*) Stromangebot der PV-Anlage.
-
Seite 13: Heizen & Kühlen
AirCube AC und ACP 6. HEIZEN & KÜHLEN Der AIRCUBE ist so konzipiert, dass er über das gesamte Jahr für ein behagliches Raumklima sorgen kann. In „HEIZEN/KÜHLEN“ können Sie sowohl Einstellungen für den Heizbetrieb als auch für den Kühlbetrieb vornehmen. -
Seite 14: Heizen Und Kühlen - Menü
AirCube AC und ACP 6.1. HEIZEN UND KÜHLEN - MENÜ Nehmen Sie hier Einstellungen für den Heizbetrieb und Kühlbetrieb vor. Die häufig zu verwendenden Touch-Felder sind die Einstellung für die gewünschte Raumtemperatur (Raum Solltemperatur) bzw. die gewünschte Betriebsart (Betriebsart wählen). -
Seite 15: Heizen Und Kühlen - Zone
AirCube AC und ACP BETRIEBSARTEN: Heizung ist eingeschaltet Die Heizung ist eingeschaltet und regelt nach der Raum-Solltemperatur - die Kühlung ist freigeschaltet. Heizung ist ausgeschaltet Frostschutzfunktion ist aktiv - Kühlung ist aus Zeitprogramm Dies wird angezeigt, wenn ein Zeitprogramm läuft Urlaub Die Sollwerte werden in Abhängigkeit des Zeitprogramms erhöht oder reduziert... -
Seite 16: Heizen & Kühlen - Heizung / Kühlung Gesperrt
AirCube AC und ACP 6.1.2 HEIZEN & KÜHLEN - HEIZUNG / KÜHLUNG GESPERRT Ist der Menüpunkt HEIZUNG oder KÜHLUNG mit einem Roten Kreuz versehen, so wurde diese Funktion über die Fachmannebene oder über die Kundenebene bei Funktionen deaktiviert. Dies bedeutet, dass für diesen Heizkreis beispielsweise das Kühlen gesperrt ist und zuerst freigegeben werden muss. - Seite 17 AirCube AC und ACP WOCHENTAG (Sie können EInstellungen für (wird im Kapitel „Heizen und Kühlen jeden Wochentag vornehmen - ein- - Heizung / Parameter“ genauer fach per Klick auf die Buttons.) beschrieben.) SCHALTZUSTAND ZEITABSCHNITT (Stellen Sie hier den gewünschten (Stellen Sie bis zu drei Zeitab- Schaltzustand ein.)
-
Seite 18: Heizen & Kühlen - Heizung / Temperatur & Einstellungen
AirCube AC und ACP 6.1.5 HEIZEN & KÜHLEN - HEIZUNG / TEMPERATUR & EINSTELLUNGEN In diesem Menü können die Einstellungen für die Betriebszustände Party und Urlaub verändert werden. Unter PARAMETER und HEIZKURVE können Sie weitere Temperatureinstellungen vornehmen. Klicken Sie dazu auf die jeweiligen Buttons. -
Seite 19: Heizen & Kühlen - Heizung / Parameter
AirCube AC und ACP Party alle Gruppen RAUMTEMPERATUR PARTY (Stellen Sie die gewünschte Party- Raumtemperatur ein.) PARTYDAUER (Stellen Sie die Partydauer ein.) 6.1.5.3 HEIZEN & KÜHLEN – HEIZUNG / PARAMETER Wurde durch den Fachmann die Funktion Heizen und Kühlen in den Parametern für diesen Heizkreis frei- gegeben so können Sie im Menüpunkt FUNKTION definieren welche Funktionen der Heizkreis ausüben... -
Seite 20: Heizen & Kühlen - Heizung / Heizkurve
6.2 HEIZEN UND KÜHLEN - NATURKÜHLEN Diese Funktionen stehen nur zur Verfügung, wenn der Fachmann diese in der FACHMANNEBENE freigeschaltet hat. OVUM WÄRMEPUMPENSYSTEME verfügen über eine komfortable Kühllogik. Die Kühlung sollte das ganze Jahr freigegeben sein. Die NHWP bzw. der AIRCUBE beobachtet die Außentemperatur und aktiviert die Kühlung nur, wenn die eingestellte Temperatur und Zeitspanne über-... -
Seite 21: Warmwasser
AirCube AC und ACP 7. WARMWASSER Der AIRCUBE verfügt über ein Frischwassersystem. Da das Trinkwasser/Warmwasser nicht gespeichert wird, sondern über einen Wärmetauscher frisch erhitzt wird, kann es zu keiner Bildung von Legionellen kommen (Legionellen sind potenziell gefährliche Bakterien). Beim Klick auf das Bedienfeld „WARMWASSER“ können Sie Einstellungen für die Warmwasserbereitung vornehmen. -
Seite 22: Warmwasser - Menü
Der Speicher wird auf die eingestellte Speicher-Solltemperatur erwärmt Bei kostenloser Solarenergie wird der Speicher auf den voreingestellten PV-Sollwert erwärmt (in Verbindung mit einer PV-Anlage und der optionalen OVUM PV-Watch). Der Speicher wird je nach Einstellung der Parameter in ECO oder COMFORT betrieben. -
Seite 23: Warmwasser - Zeitprogramm / Einstellungen
AirCube AC und ACP 7.1.1 WARMWASSER - ZEITPROGRAMM / EINSTELLUNGEN Klicken Sie auf „ZEITPROGRAMM“, danach erscheint folgende Seite. Um auch die Warmwasserbereitung an das Nutzerverhalten anzupassen und somit höchste Effizienz in Verbindung mit geringsten Energiekosten zu ermöglichen, gibt es das Zeitprogramm für die Warmwasserbereitung. Unterschieden wird zwischen den Schaltzuständen AUS, ECO und COMFORT, wobei diese im unteren Abschnitt... -
Seite 24: Warmwasser - Parameter / Temperatur & Einstellungen
AirCube AC und ACP 7.1.2 WARMWASSER - PARAMETER / TEMPERATUR & EINSTELLUNGEN Klicken Sie auf das Touchfeld „PARAMETER“, dann erscheint dieses Bedienmenü. Hierbei können Sie grundsätzliche Einstellungen für den Warmwasserbetrieb tätigen. Weiters können Sie hier sowohl die Betriebsart der Warmwasserbereitung als auch die des Heizstabes verändern. Die Beschreibung der einzelnen Parameter folgt auf den nächsten Seiten. -
Seite 25: Warmwasser - 2. Stufe
AirCube AC und ACP 7.1.2.3 WARMWASSER – PARAMETER / TURBO STARTET BEI Der Turbomodus kann bei besonders hohem Warmwasserbedarf, z.B. Besuch, verwendet werden. Diese Einstellung wird nur im COMFORT-Modus aktiviert. Die Warmwasserbereitung wird im Falle einer Unterschreitung dieses Sollwertes im oberen Speicherbereich (werksseitig 43°C) von einem elektri- schen Heizstab bis zur Erreichung dieses Sollwertes unterstützt. -
Seite 26: Photovoltaik - Menü
AirCube AC und ACP PV-FUNKTION AKTIV (Aktivierung durch Fachinstallateur AUTONOMIE-GRAD möglich.) (Gibt an, zu welchem prozentuellen Wert der Energieverbrauch der Wär- mepumpe aktuell gedeckt ist oder PV-SPEICHER bei einem Start wäre.) (Anteil an erzeugter Wärmeenergie durch die PV-Anlage im Speicher - AKTUELLER NETZBEZUG / dieser wird in % angegeben.) - Seite 27 AirCube AC und ACP PV EINSCHALTGRENZE ZONE (Stellen Sie hier den gewünschten (Öffnet einen weiteren Menü- Autonomiegrad ein.) punkt) PV AUSSCHALTGRENZE PV SPEICHER SOLLTEMPERA- (Stellen Sie hier den minimalen Energiebeitrag der PV-Anlage ein.) (Stellen Sie hier die gewünschte PV-Speichersolltemperatur ein.) EINSTELLMÖGLICHKEITEN / PARAMETER...
-
Seite 28: Photovoltaik - Menü / Zone
AirCube AC und ACP 9. PHOTOVOLTAIK – MENÜ / ZONE NUR BEI PV+ (Stellen Sie hier ein, wenn die Wär- mepumpe nur bei PV Überschuss PV HEIZKREIS SOLL+ Heizen oder Kühlen soll.) (Stellen Sie hier die Temperatur ein um die der Heizkreis mit kosten-... -
Seite 29: System - Uhr / Datum
AirCube AC und ACP 10.1 SYSTEM - UHR / DATUM Hier können Sie das Datum und die aktuelle Uhrzeit eingeben. Um die Zeit zu fixieren, drücken Sie bitte auf „Speichern“. SAVE (Speichern Sie Ihre Eingabe mit diesem Button.) 10.2 SYSTEM - STÖRUNG Um in das Menü... -
Seite 30: System - Betriebsstunden
AirCube AC und ACP WAS HABE ICH ZU TUN? • Lesen Sie aktive Alarme ab. Blättern Sie mit „Weiter“ alle aktiven Alarme durch. Notieren Sie alle akti- ven Alarme auf einem Blatt Papier oder fotografieren Sie die Störungen und senden Sie die Bilder an den Kundendienst. -
Seite 31: System - Info / Kwh
Hier wird ein Schema des AIRCUBES dargestellt. In diesem werden einige technisch relevante Daten dargestellt, welche Sie im Falle eines Defekts oder einer Fehlfunktion am besten mit Ihrem Smartphone fotografieren an Ihren zuständigen Installateur bzw. den Kundendienst von OVUM senden. Mithilfe die- ser Werte kann dann wiederum der Fehler ausgewertet und behoben werden. -
Seite 32: Notfallbetrieb
AirCube AC und ACP 11. NOTFALLBETRIEB 11.1 NOTFALLBETRIEB LUFTWÄRMEPUMPE MIT CUBESPEICHER 1. ÖFFNEN DER HALTEGURTE Haltegurte der Isolierung und Verankerung lösen 2. ÖFFNEN DES THERMOTRESORS (ISOLIERUNG) Nach Entfernung der Haltegurte, Deckel nach vorne herausziehen. Kundenanleitung... - Seite 33 AirCube AC und ACP 3.HEIZSTAB THERMOSTAT KONTROLLIEREN Das Thermostat auf dem Heizstab begrenzt die max. Temperatur. Es muss sichergestellt sein, dass der Heizstab für die gewünschte Temperatur richtig eingestellt wurde. (Empfohlen 65°C) Die Markierung befindet sich unten: E-Stab aus E-Stab auf 50°C gestellt Achtung: Der Notbetrieb mit dem Heizstab ist nur möglich, wenn der Hauptschalter der Wärmepumpe ein-...
-
Seite 34: Notfallbetrieb Luftwärmepumpe Mit Mplus Regelung (Externer Speicher)
AirCube AC und ACP 11.2 NOTFALLBETRIEB LUFTWÄRMEPUMPE MIT MPLUS REGELUNG (EXTERNER SPEICHER) 1.HEIZSTAB THERMOSTAT KONTROLLIEREN Das Thermostat auf dem Heizstab begrenzt die max. Temperatur. Es muss sichergestellt sein, dass der Heizstab für die gewünschte Temperatur richtig eingestellt wurde. 2. AKTIVIEREN DES HEIZSTABS IN DER REGELUNG ZAHNRAD STÖRUNGEN... - Seite 35 AirCube AC und ACP NOTIZEN NOTES NOTIZEN www.ovum.at Kundenanleitung...
- Seite 36 Einfach genial - genial einfach! OVUM Heiztechnik GmbH Lofererstraße 79 A - 6322 Kirchbichl Tel.: +43 5332 81238-0 E-Mail: office@ovum.at www.ovum.at...
