- Seite 1 KUNDENANLEITUNG AirCube 08-12-16 AC208P, AC312P, AC417P, AC520P...

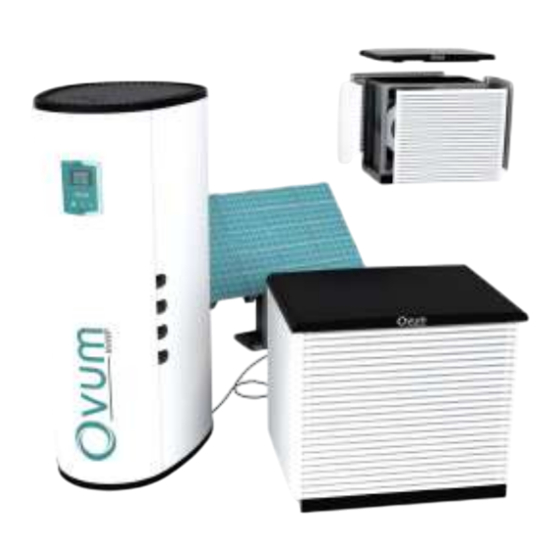

- Seite 2 08-12-16, AC208P, UNDENANLEITUNG IRCUBE AC312P, AC417P, AC520P OVUM Wärmepumpenserie AIRCUBE für moderne Einfamilienhaus. Heizen, Warmwasserbereiten, Kühlen und das Management Ihrer PV-Anlage können ganz einfach über die Easy-Touch- Regelung von OVUM gesteuert werden - EINFACH EFFIZIENT...
- Seite 3 Kundenanleitung AirCube RATULATION Wir gratulieren Ihnen zur Entscheidung für einen AIRCUBE von OVUM Heiztechnik. Mit dem AIRCUBE, setzen Sie auf ein revolutionäres Produkt. Egal ob Heizen, Kühlen, Lüften, Warmwasserbereitung oder bis zu 20kWh PV-Speicherung, der AIRCUBE vereint alles unter einer Hülle*.
- Seite 4 INHALT Sicherheitshinweise ........................5 Manüführung ..........................8 Funktionen ..........................9 Bedienelemente ........................10 Grafische Benutzeroberfläche ....................11 Statusleiste ..........................11 Heizen & Kühlen ........................13 Heizen & Kühlen – Menü ......................14 6.1.1 Heizen & Kühlen – Zone ..................15 Heizen &...
- Seite 5 Kundenanleitung AirCube SICHERHEITSHINWEISE Lesen Sie vor der Inbetriebnahme des AIRCUBE‘S die Bedienungsanleitung. Beachten Sie die allgemeinen Sicherheitshinweise. Das Öffnen des Gerätes ist nur durch einen Fachmann zulässig. IE BESTIMMUNGSGEMÄßE ERWENDUNG Beachten Sie die Kundenanleitung dieses Produktes • Gehen Sie ausschließlich nach den Anweisungen in dieser Kundenanleitung vor. •...
- Seite 6 UFBAU EINES PEICHER PLIT...
- Seite 7 Kundenanleitung AirCube MONO UFBAU EINES PEICHER Version 23-11-07...
- Seite 8 MANÜFÜHRUNG...
- Seite 9 Kundenanleitung AirCube FUNKTIONEN Der AIRCUBE vereint je nach Ausführung mehrere Funktionen, welche über ein innovatives Steuersystem perfekt aufeinander abgestimmt sind und im Einklang zusammenarbeiten. AIRCUBE ACHFOLGENDE UFGABEN KÖNNEN DURCH DEN ERFÜLLT WERDEN mit modernster Wärmepumpentechnik unter Nutzung der Außenluft als Energiequelle. EIZEN Warmwasserbereitung mittels F - stets zapffrisches Warmwasser.
- Seite 10 BEDIENELEMENTE Der Hauptschalter dient zum Ein- und Ausschalten der Wärmepumpe. Achten Sie darauf, dass die Spannungsversorgung gegeben ist. ACHTUNG: Schalten Sie den Hauptschalter nur im Störfall aus. Im ausgeschalteten Zustand besteht bei tiefen Außentemperaturen die Gefahr von Frostschäden. Möchten Sie nur eine Funktion deaktivieren (z.B. Heizen), führen Sie dies über die Benutzeroberfläche durch.
- Seite 11 Kundenanleitung AirCube GRAFISCHE BENUTZEROBERFLÄCHE Die Bedienung des AIRCUBE‘S erfolgt über ein Touch Display. Nach einigen Sekunden schaltet der Bildschirm in den Ruhemodus und wird schwarz. Durch Tippen auf das Display wird dieses wieder aktiviert und leuchtet auf. STATUSLEISTE In der Statusleiste werden Ihnen in Abhängigkeit des aktuellen Betriebszustandes folgende Symbole angezeigt: Expansionsventil aktiv: Inverter: Der Kältekreis der Wärmepumpe ist aktiv.
- Seite 12 Sperrkontakt Photovoltaik geschlossen Verdichter aktiv. Wärmepumpe läuft. PV-Betrieb gesperrt. Blau= Wärmepumpe läuft im Kühlbetrieb. Externe Anforderung ist aktiviert: SG Ready Betriebszustand 1: Grau = Anforderung steht an. EVU-Sperre über Digitaleingang (1:0) Grün = Anforderung wird bedient, Wärme wird abgegeben. SG Ready Betriebszustand 3: SG Ready Betriebszustand 4: Verstärkter Betrieb.
- Seite 13 Kundenanleitung AirCube HEIZEN & KÜHLEN Der AIRCUBE ist so konzipiert, dass er über das gesamte Jahr für ein behagliches Raumklima sorgen kann. In „H “ können Sie sowohl Einstellungen für den Heizbetrieb als auch für den Kühlbetrieb vornehmen. EIZEN ÜHLEN OLGENDE ETRIEBSSTATUS WERDEN ANGEZEIGT Anforderung aktiv, die Heizung fordert Wärme an...
- Seite 14 HEIZEN & KÜHLEN – MENÜ Nehmen Sie hier Einstellungen für den Heizbetrieb und Kühlbetrieb vor. Die häufig zu verwendenden Touch-Felder sind die Einstellung für die gewünschte Raumtemperatur (Raum Solltemperatur) bzw. die gewünschte Betriebsart (Betriebsart wählen). Drücken Sie auf Plus (+), um die Raumtemperatur zu erhöhen und auf Minus (-), um diese zu verringern. Bei der Wahl der Betriebsart klicken Sie bitte auf den Button rechts neben der Schrift „B “.
- Seite 15 Kundenanleitung AirCube ETRIEBSARTEN Heizung ist eingeschaltet Die Heizung ist eingeschaltet und regelt nach der Raum-Solltemperatur - die Kühlung ist freigeschaltet Heizung ist ausgeschaltet Frostschutzfunktion ist aktiv - Kühlung ist aus Zeitprogramm Dies wird angezeigt, wenn ein Zeitprogramm läuft Urlaub Die Sollwerte werden in Abhängigkeit des Zeitprogramms erhöht oder reduziert Party Dies wird angezeigt, wenn der Partymodus aktiviert wurde 6.1.1...
- Seite 16 HEIZEN & KÜHLEN – HEIZUNG / KÜHLUNG GESPERRT Ist der Menüpunkt H oder K mit einem Roten Kreuz versehen, so wurde diese Funktion über die EIZUNG ÜHLUNG Fachmannebene oder über die Kundenebene bei Funktionen deaktiviert. Dies bedeutet, dass für diesen Heizkreis beispielsweise das Kühlen gesperrt ist und zuerst freigegeben werden muss.
- Seite 17 Kundenanleitung AirCube HEIZEN & KÜHLEN – ZEITPROGRAMM & EINSTELLUNGEN Um den Betrieb des AIRCUBE‘S so individuell wie möglich zu gestalten, können Sie das Zeitprogramm verwenden. Dabei können Sie für jeden Tag drei unterschiedliche Zeitfenster und Schaltzustände einstellen. Die Erklärung zu diesen Schaltzuständen finden Sie unter dem Punkt „S “.
- Seite 18 HEIZEN & KÜHLEN – HEIZUNG / TEMPERATUR & EINSTELLUNGEN In diesem Menü können die Einstellungen für die Betriebszustände Party und Urlaub verändert werden. Unter und H können Sie weitere Temperatureinstellungen vornehmen. Klicken Sie dazu auf die ARAMETER EIZKURVE jeweiligen Buttons. 6.1.5.1 HEIZEN &...
- Seite 19 Kundenanleitung AirCube 6.1.5.2 HEIZEN & KÜHLEN – HEIZUNG / PARTY Die Heizung wird im Regelbetrieb über die Außentemperatur, die H und den R gesteuert. EIZKURVE AUMSOLLWERT Mit der P kann die Heizung für eine befristete Zeit unabhängig von diesen Werten aktiviert werden. ARTYFUNKTION Geben Sie dazu im Menü...
- Seite 20 6.1.5.3 HEIZEN & KÜHLEN – HEIZUNG / PARAMETER Wurde durch den Fachmann die Funktion Heizen und Kühlen in den Parametern für diesen Heizkreis freigegeben so können Sie im Menüpunkt F definieren welche Funktionen der Heizkreis ausüben darf. UNKTION Ebenfalls können in diesem Bedienmenü die Temperaturen für A im Z UFHEIZ BSENKPHASEN...
- Seite 21 HEIZEN & KÜHLEN – NATURKÜHLEN Diese Funktionen stehen nur zur Verfügung, wenn der Fachmann diese in der F freigeschaltet hat. ACHMANNEBENE OVUM W verfügen über eine komfortable Kühllogik. Die Kühlung sollte das ganze Jahr ÄRMEPUMPENSYSTEME freigegeben sein. Die NHWP bzw. der A beobachtet die Außentemperatur und aktiviert die Kühlung nur,...
- Seite 22 WARMWASSER Der AIRCUBE verfügt über ein Frischwassersystem. Da das Trinkwasser/Warmwasser nicht gespeichert wird, sondern über einen Wärmetauscher frisch erhitzt wird, kann es zu keiner Bildung von Legionellen kommen (Legionellen sind potenziell gefährliche Bakterien). Beim Klick auf das Bedienfeld „W “ können Sie Einstellungen für die Warmwasserbereitung ARMWASSER vornehmen.
- Seite 23 Der Speicher wird auf die eingestellte Speicher-Solltemperatur erwärmt Bei kostenloser Solarenergie wird der Speicher auf den voreingestellten PV-Sollwert erwärmt (in Verbindung mit einer PV-Anlage und der optionalen OVUM PV-Watch). Der Speicher wird je nach Einstellung der Parameter in ECO oder COMFORT betrieben.
- Seite 24 7.1.1 WARMWASSER – ZEITPROGRAMM / EINSTELLUNGEN Klicken Sie auf „Z “, danach erscheint folgende Seite. Um auch die Warmwasserbereitung an das EITPROGRAMM Nutzerverhalten anzupassen und somit höchste Effizienz in Verbindung mit geringsten Energiekosten zu ermöglichen, gibt es das Zeitprogramm für die Warmwasserbereitung. Unterschieden wird zwischen den Schaltzuständen AUS, ECO und COMFORT, wobei diese im unteren Abschnitt genauer beschrieben werden.
- Seite 25 Kundenanleitung AirCube WARMWASSER – PARAMETER / TEMPERATUR EINSTELLUNGEN Klicken Sie auf das Touchfeld „P “, dann erscheint dieses Bedienmenü. Hierbei können Sie grundsätzliche ARAMETER Einstellungen für den Warmwasserbetrieb tätigen. Weiters können Sie hier sowohl die Betriebsart der Warmwasserbereitung als auch die des Heizstabes verändern. Die Beschreibung der einzelnen Parameter folgt auf den nächsten Seiten.
- Seite 26 7.1.2.3 WARMWASSER – PARAMETER / TURBO STARTET BEI Der Turbomodus kann bei besonders hohem Warmwasserbedarf, z.B. Besuch, verwendet werden. Diese Einstellung wird nur im COMFORT-Modus aktiviert. Die Warmwasserbereitung wird im Falle einer Unterschreitung dieses Sollwertes im oberen Speicherbereich (werksseitig 43°C) von einem elektrischen Heizstab bis zur Erreichung dieses Sollwertes unterstützt.
- Seite 27 Kundenanleitung AirCube PV-Speicheranzeige Gespeicherter Anteil an PV - Energie 0% Gespeicherter Anteil an PV - Energie 17% Gespeicherter Anteil an PV - Energie 33% Gespeicherter Anteil an PV - Energie 50% Gespeicherter Anteil an PV - Energie 67% Gespeicherter Anteil an PV - Energie 83% Gespeicherter Anteil an PV - Energie 100% PHOTOVOLTAIK –...
- Seite 28 PHOTOVOLTAIK – MENÜ / ZONE UR BEI Hier kann eingestellt werden, dass die Wärmepumpe den ausgewählten Heizkreis nur mit der PV Anlage (kostenloser Strom) Heizt, Kühlt oder Heizt und Kühlt. ACHTUNG: Diese Einstellung sollte nur für Nebenräume aktiviert werden, in welchen der Komfort keine Rolle spielt.
- Seite 29 Kundenanleitung AirCube SYSTEM – STÖRUNGEN Um in das Menü „Störung“ zu gelangen, betätigen Sie im Grundmenü das Zahnrad und wählen Sie anschließend „Störungen“ aus. Wann liegt eine Störung vor? Das Vorliegen einer aktiven Störung erkennen Sie durch das Blinken des Hauptschalters und durch das Warnzeichen im Hauptmenü...
- Seite 30 Kundendienst. Lesen Sie im LOG die letzten 5 Einträge ab. Gehen Sie dazu mit dem Button „letzte Meldung“ auf den letzten Eintrag. Notieren Sie diesen. Blättern Sie mit „zurück“ die letzten 10 Einträge durch. Notieren Sie alle mit Datum und Zeit. ...
- Seite 31 Kundenanleitung AirCube SYSTEM – BETRIEBSSTUNDEN SYSTEM – INFO Im Menüpunkt I werden alle wichtigen Daten zur Wärmepumpe finalisiert. Es wird der COP der Wärmepumpe mithilfe der A , des S und der der P UßENTEMPERATUR TROMVERBRAUCHES GEWONNENEN NERGIE HOTOVOLTAIKANLAGE (sofern vorhanden) berechnet. Zusätzlich kann die L der Wärmepumpe abgelesen werden.
- Seite 32 In diesem werden einige technisch relevante Daten dargestellt, UBES welche Sie im Falle eines Defekts oder einer Fehlfunktion am besten mit Ihrem Smartphone fotografieren an Ihren zuständigen Installateur bzw. den Kundendienst von OVUM senden. Mithilfe dieser Werte kann dann wiederum der Fehler ausgewertet und behoben werden.
- Seite 33 Kundenanleitung AirCube NOTFALLBETRIEB NOTFALLBETRIEB LUFTWÄRMEPUMPE MIT CUBESPEICHER 1. Öffnen der Haltegurte Haltegurte der Isolierung und Verankerung lösen 2. Öffnen des Thermotresors (Isolierung) Nach entfernen der Haltegurte, Deckel nach vorne herausziehen. 3. Heizstab Thermostat kontrollieren Das Thermostat auf dem Heizstab begrenzt die max. Temperatur. Es muss sichergestellt sein, dass der Heizstab für die gewünschte Temperatur richtig eingestellt wurde.
- Seite 34 ACHTUNG: Der Notbetrieb mit dem Heizstab ist nur möglich, wenn der Hauptschalter der Wärmepumpe eingeschaltet ist. 4. Aktivieren des Heizstabes in der Regelung Menüpunkt E-Mode anklicken, dann Touch-Screen berühren, um das Menüpunkt Störungen auswählen. wird das Dreieck in Rot aufleuchten. Display zu aktivieren.
- Seite 35 Kundenanleitung AirCube NOTGALLBETRIEB LUFTWÄRMEPUMPE MIT M+ REGELUNG (EXTERNER SPEICHER) 1. Heizstab Thermostat kontrollieren Das Thermostat auf dem Heizstab begrenzt die max. Temperatur. Es muss sichergestellt sein, dass der Heizstab für die gewünschte Temperatur richtig eingestellt wurde. 2. Aktivieren des Heizstabes in der Regelung Menüpunkt E-Mode anklicken, dann Menüpunkt Störungen auswählen.
- Seite 36 NOTIZEN www.ovum.at...
- Seite 37 Kundenanleitung AirCube Version 23-11-07...
