83315301 2/2022-12 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Biblock® WBB 12 ... WBB 20 (Innengerät)

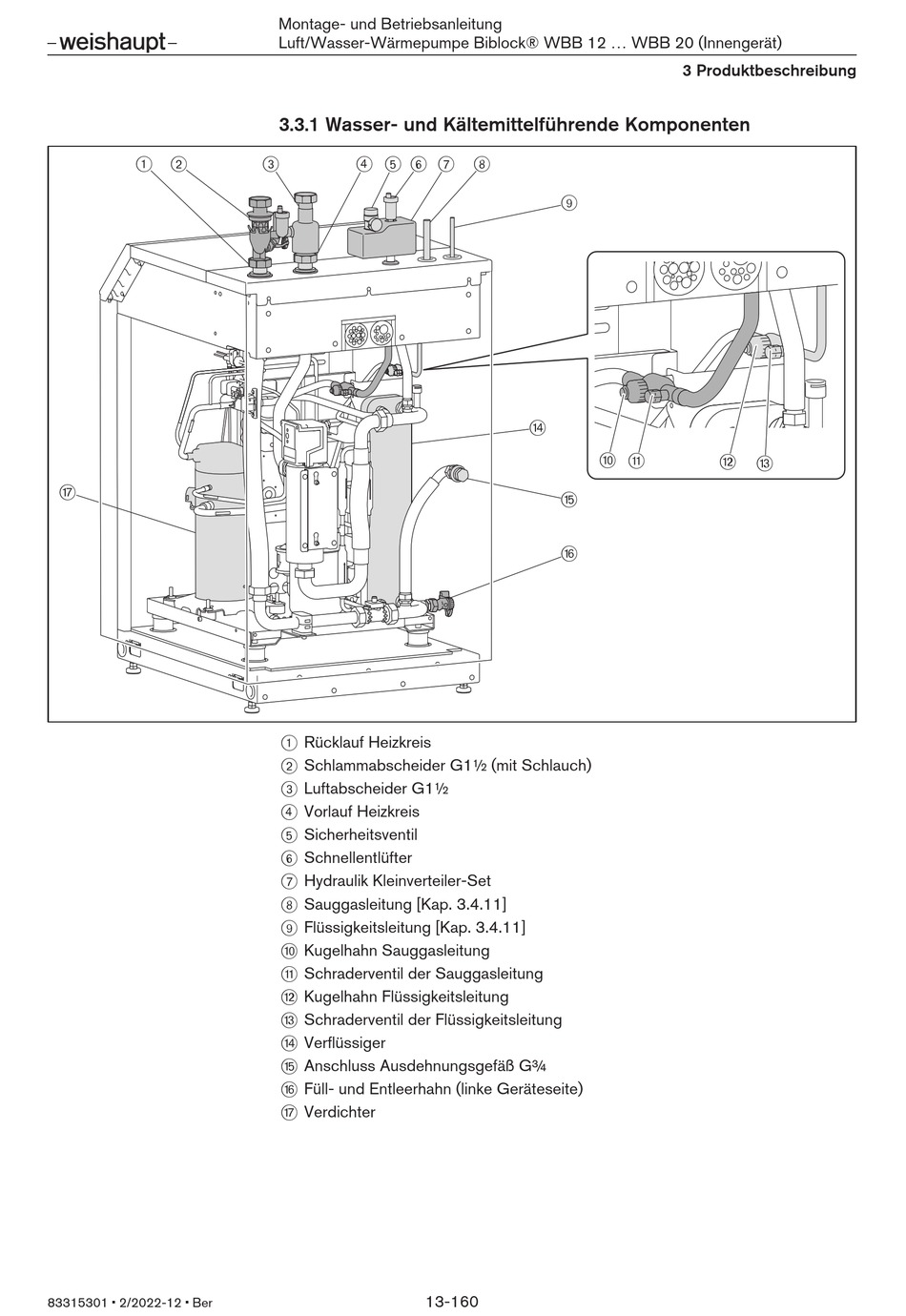

3.3.1 Wasser- und Kältemittelführende Komponenten
3 4 5 6 7
1 Rücklauf Heizkreis
2 Schlammabscheider G1½ (mit Schlauch)
3 Luftabscheider G1½
4 Vorlauf Heizkreis
5 Sicherheitsventil
6 Schnellentlüfter
7 Hydraulik Kleinverteiler-Set
8 Sauggasleitung [Kap. 3.4.11]
9 Flüssigkeitsleitung [Kap. 3.4.11]
0 Kugelhahn Sauggasleitung
q Schraderventil der Sauggasleitung
w Kugelhahn Flüssigkeitsleitung
e Schraderventil der Flüssigkeitsleitung
r Verflüssiger
t Anschluss Ausdehnungsgefäß G¾
z Füll- und Entleerhahn (linke Geräteseite)
u Verdichter
13-160
8
9
r
0
q
t
z
3 Produktbeschreibung
w
e
