IMS Robotics GmbH

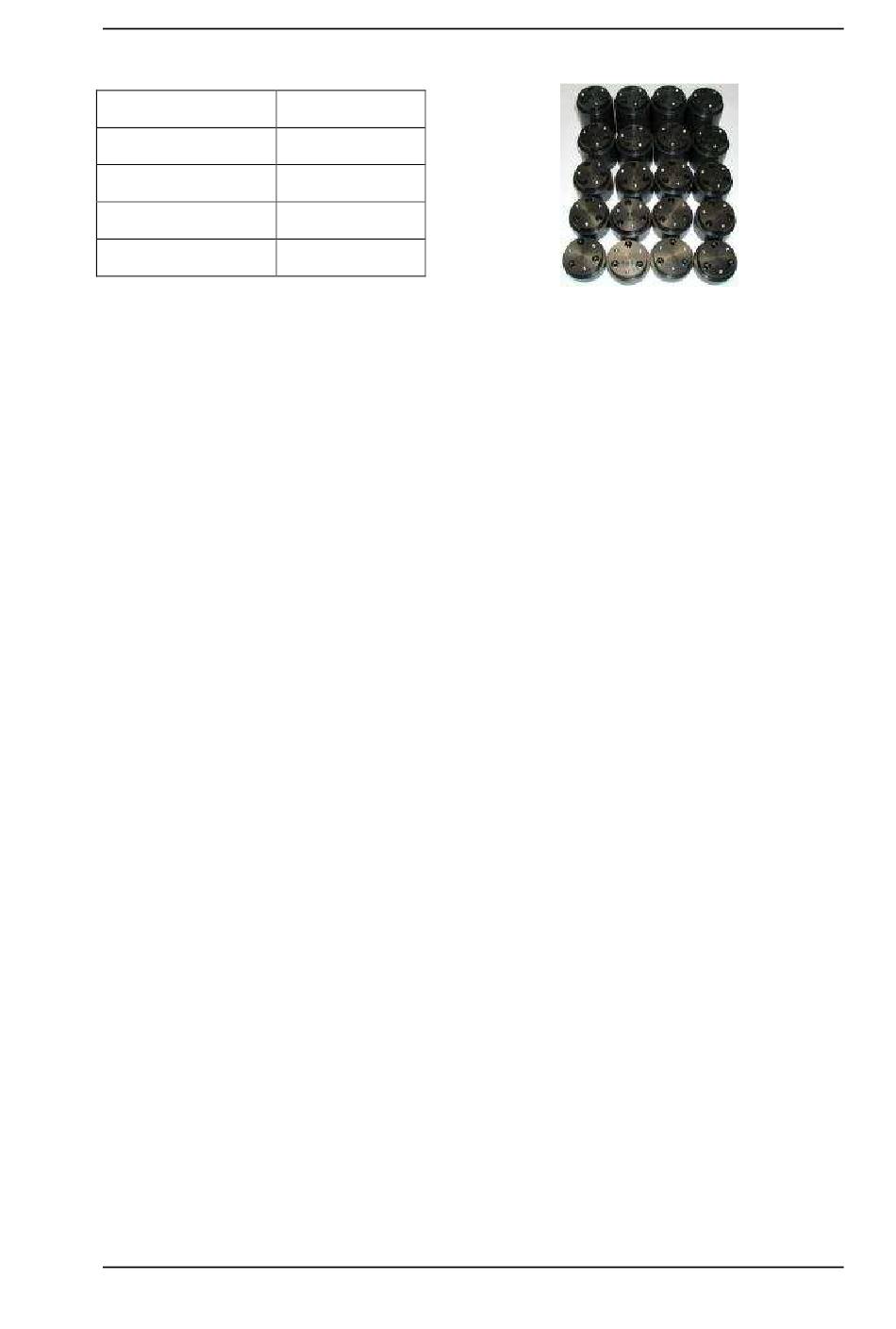

Es stehen folgende Achserweiterungen zur Verfügung:
AW1
AW2
AW3
AW4
AW5
Der angegebene Aufbau ist für maximalen Hub außerhalb des Rohres (Öffnen von
Inlinern o.ä.) mit einer Werkzeughöhe von ca. 50 mm angegeben. Soll innerhalb des
Rohres gefräst werden, z.B. einragende Stutzen oder Ablagerungen oder werden höhere
Werkzeuge eingesetzt, kann es erforderlich sein, den Fräsmotor tiefer aufzubauen oder
den optional erhältlichen elektrischen Schwenkantrieb für den Fräsmotor zu benutzen. Bei
Rohren mit Inlinern kann die Rohrdimension kleiner als die Standardnennweiten sein,
dann ist entsprechend kleiner aufzubauen (Achserweiterungen, etc.) und der Schwenkarm
in möglichst gerader Stellung zu benutzen.
20 mm
30 mm
40 mm
60 mm
90 mm
Bedienungsanleitung TURBO-Fräse
Seite 53
