IMS Robotics GmbH Bedienungsanleitung TURBO-Fräse

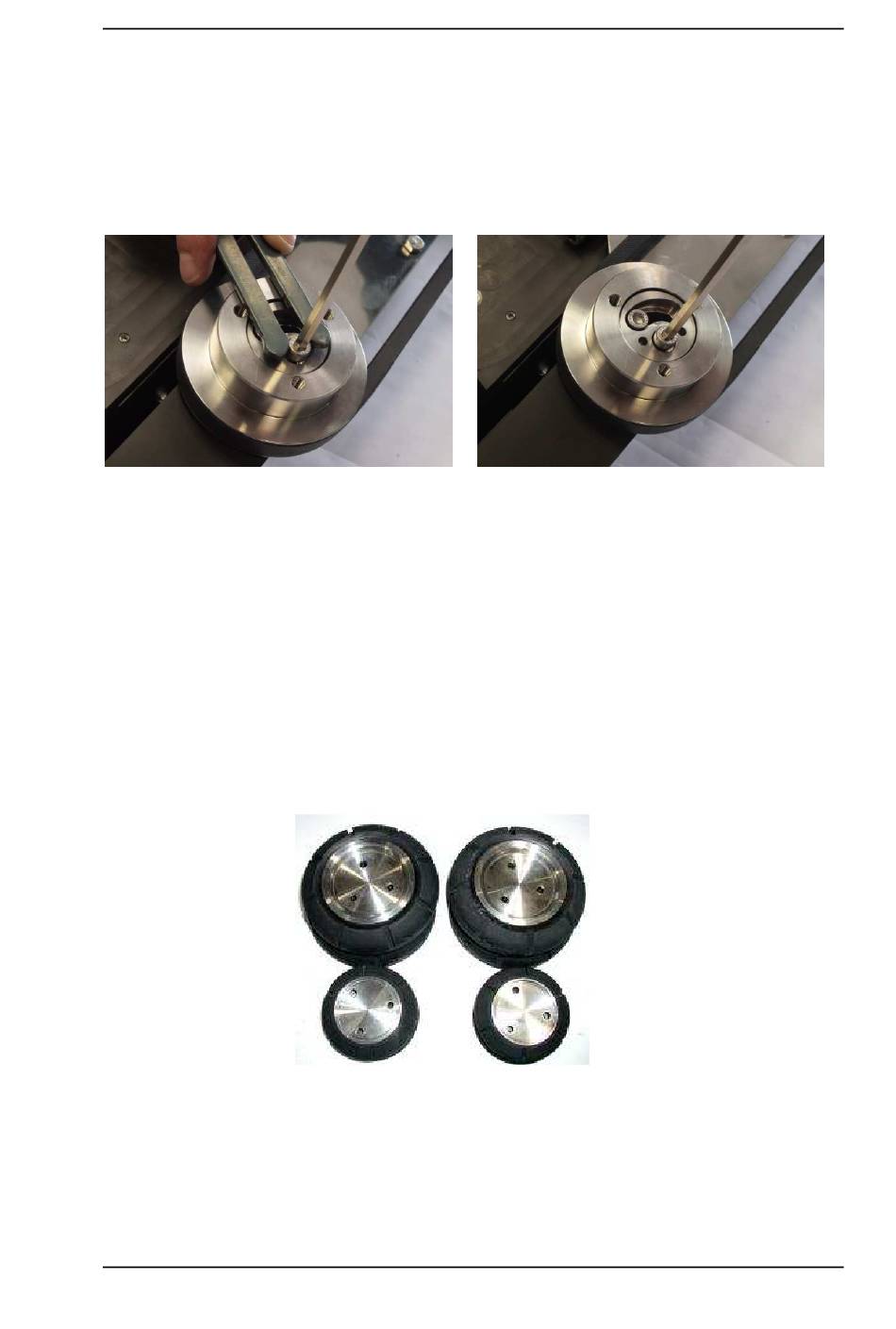

Keilriemen A42 auf vordere Keilriemenscheibe montieren. Dazu Keilriemen um
Keilriemenscheibe legen. Keilriemenscheibe mittels Innensechskantschraube durch
Langloch in Keilriemenscheibe an Lafette locker anschrauben. Mittels Stirnlochschlüssel
Keilriemen spannen und zweite Innensechskantschraube befestigen. Danach sofort erste
Innensechskantschraube festziehen.
Laut Übersicht „4.5 Formatteile und Zuordnung zu den Nennweiten" Achserweiterungen,
Räder und Andruckleiste befestigen.

5.5 Formatteile und Zuordnung zu den Nennweiten

Das System der Achserweiterungen besteht aus 5 Größen. Diese Achserweiterungen sind
mit Bohrungen versehen. Mit diesen werden die Räder an den Achsen befestigt.
Seite 52
