4.5.4 Elektrischer Schwenkantrieb für Fräsmotor (optional)
4.5.5 Wasserausstattung (optional)
Es wird ein 40l Wasserbehälter mitgeliefert. Er kann mit maximal 10 bar Druck
beaufschlagt werden. Aus Sicherheitsgründen ist ein Sicherheitsventil mit einem
Öffnungsdruck von 10 bar am Druckbehälter angebracht, um unzulässigen Überdruck zu
vermeiden.
Der Wassertank kann mit dem mitgelieferten Wasserschlauch mit GEKA-Kupplungen
befüllt und anschließend an die Universalkabeltrommel angeschlossen werden.
Hinter dem Fräsmotor ist eine Wasserdüse angebracht. Zu dieser werden zwei
Düseneinsätze mit unterschiedlichen Durchmessern geliefert. Die Düse mit der kleineren
Öffnung dient der Kühlung des Fräswerkzeuges. Die zweite Düse kann für das Reinigen
beim Stutzenvorbereiten zur Sanierung eingesetzt werden. Ein weiterer Anschluss kann
zum Reinigen der Schwenkkopfcolorkamera genutzt werden.
Bedienungsanleitung TURBO-Fräse

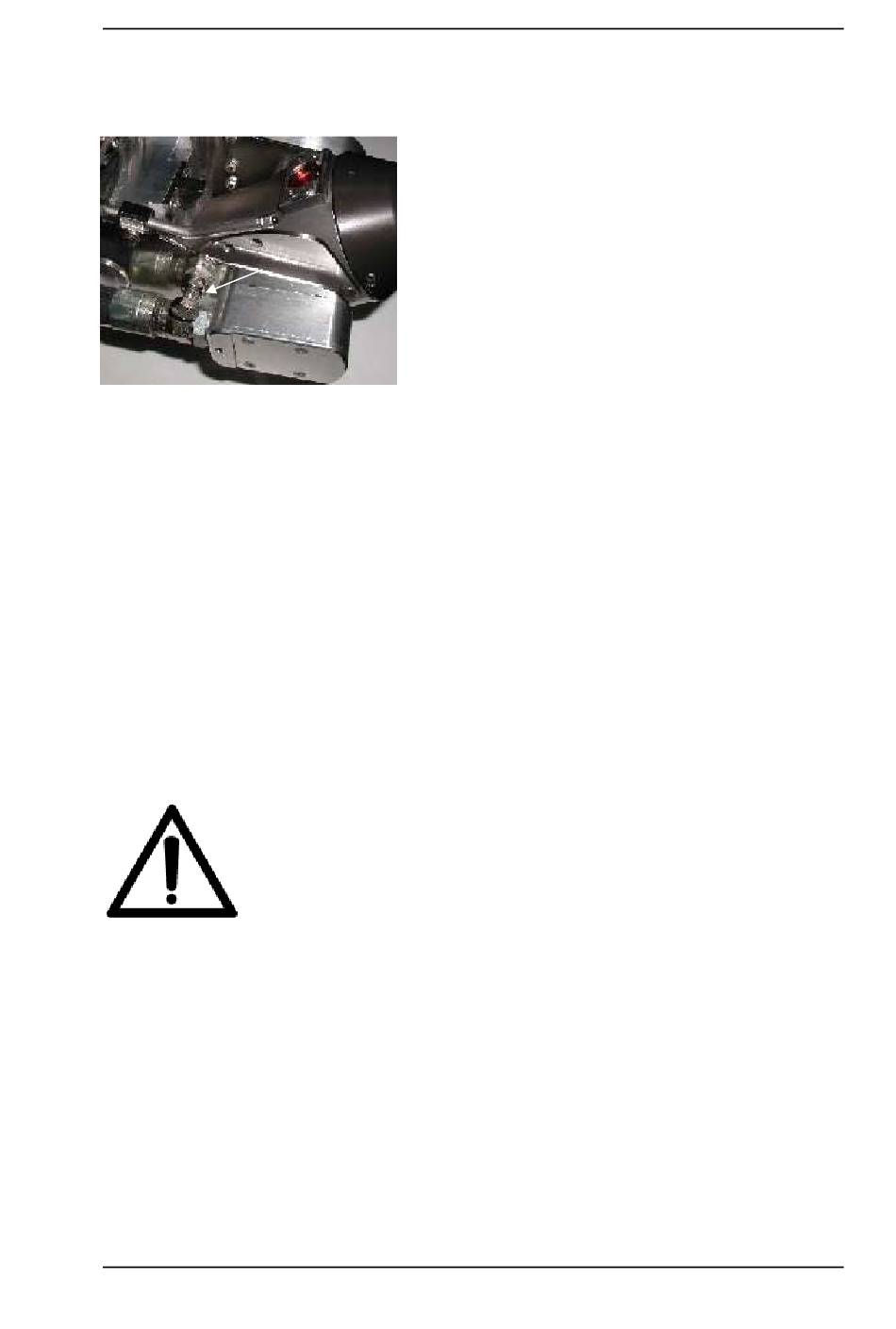

Der Schwenkantrieb für den Fräsmotor dient zum
Schwenken des Werkzeuges. Er ist um ca. 115°
schwenkbar. Der Fräsmotor kann für schwere
oder präzise Fräsarbeiten und an einragenden
Stutzen mit dem elektrischen Schwenkantrieb
durch eine Schraube arretiert werden.
ACHTUNG:
Bei Entfernung der Schläuche müssen diese
und der Druckbehälter drucklos sein!
Seite 23
