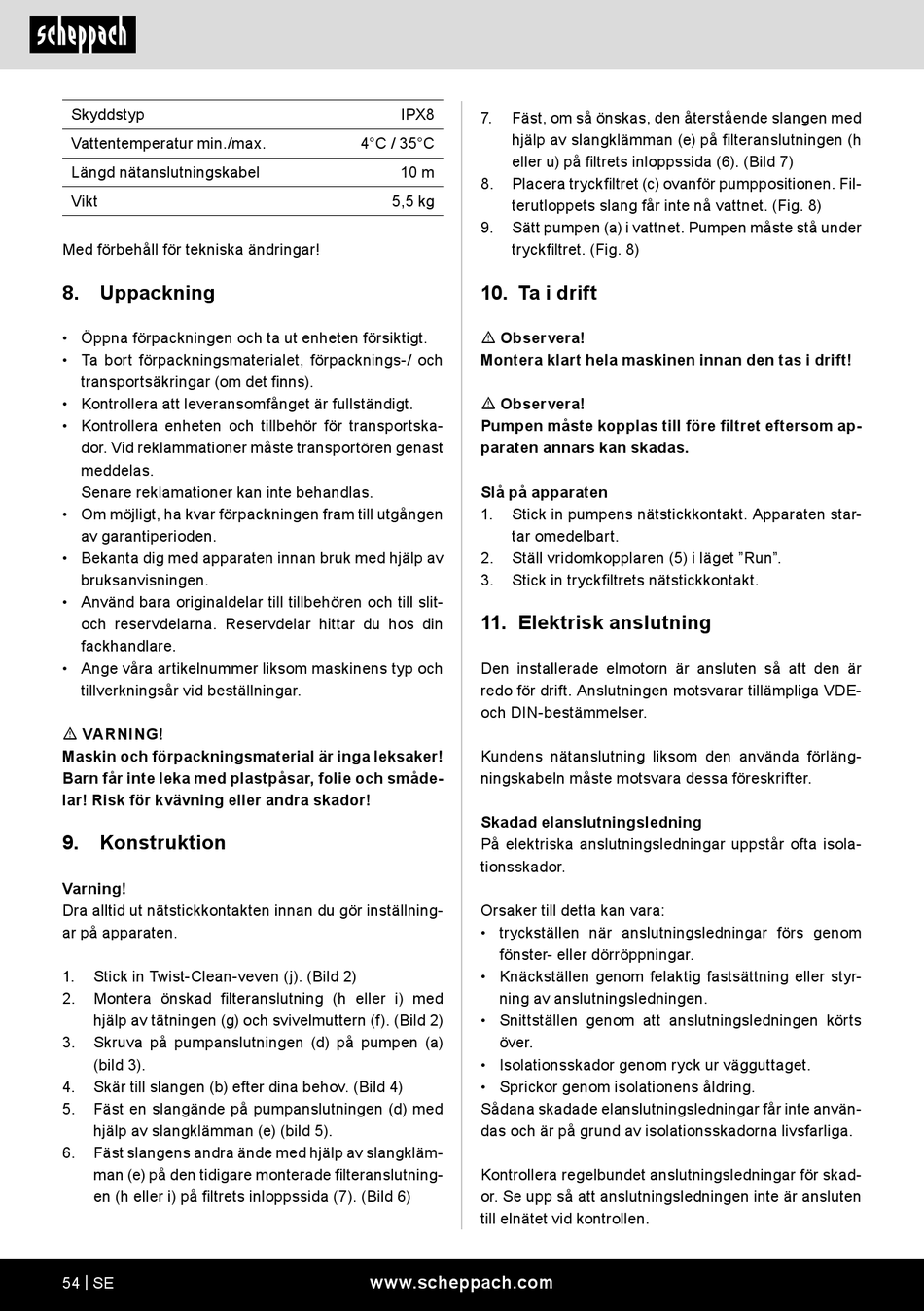

Skyddstyp
Vattentemperatur min./max.
Längd nätanslutningskabel
Vikt
Med förbehåll för tekniska ändringar!

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas.
Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
9.

Konstruktion

Varning!
Dra alltid ut nätstickkontakten innan du gör inställning-
ar på apparaten.
1. Stick in Twist-Clean-veven (j). (Bild 2)
2. Montera önskad filteranslutning (h eller i) med
hjälp av tätningen (g) och svivelmuttern (f). (Bild 2)
3. Skruva på pumpanslutningen (d) på pumpen (a)
(bild 3).
4. Skär till slangen (b) efter dina behov. (Bild 4)
5. Fäst en slangände på pumpanslutningen (d) med
hjälp av slangklämman (e) (bild 5).
6. Fäst slangens andra ände med hjälp av slangkläm-
man (e) på den tidigare monterade filteranslutning-
en (h eller i) på filtrets inloppssida (7). (Bild 6)
54 | SE
IPX8
7. Fäst, om så önskas, den återstående slangen med
hjälp av slangklämman (e) på filteranslutningen (h
4°C / 35°C
eller u) på filtrets inloppssida (6). (Bild 7)
10 m
8. Placera tryckfiltret (c) ovanför pumppositionen. Fil-
5,5 kg
terutloppets slang får inte nå vattnet. (Fig. 8)
9. Sätt pumpen (a) i vattnet. Pumpen måste stå under
tryckfiltret. (Fig. 8)

10. Ta i drift

m Observera!
Montera klart hela maskinen innan den tas i drift!
m Observera!
Pumpen måste kopplas till före filtret eftersom ap-
paraten annars kan skadas.
Slå på apparaten
1. Stick in pumpens nätstickkontakt. Apparaten star-
tar omedelbart.
2. Ställ vridomkopplaren (5) i läget "Run".
3. Stick in tryckfiltrets nätstickkontakt.

11. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
