UNI-T UT8806E Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. UNI-T Anleitungen
  4. Multimeter
  5. UT8806E
  6. Benutzerhandbuch
UNI-T UT8806E Benutzerhandbuch

UNI-T UT8806E Benutzerhandbuch

Desktop-digitalmultimeter
Vorschau ausblenden Andere Handbücher für UT8806E:

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
UT8806E Desktop-Digitalmultimeter

Werbung

loading

Verwandte Anleitungen für UNI-T UT8806E

Inhaltszusammenfassung für UNI-T UT8806E

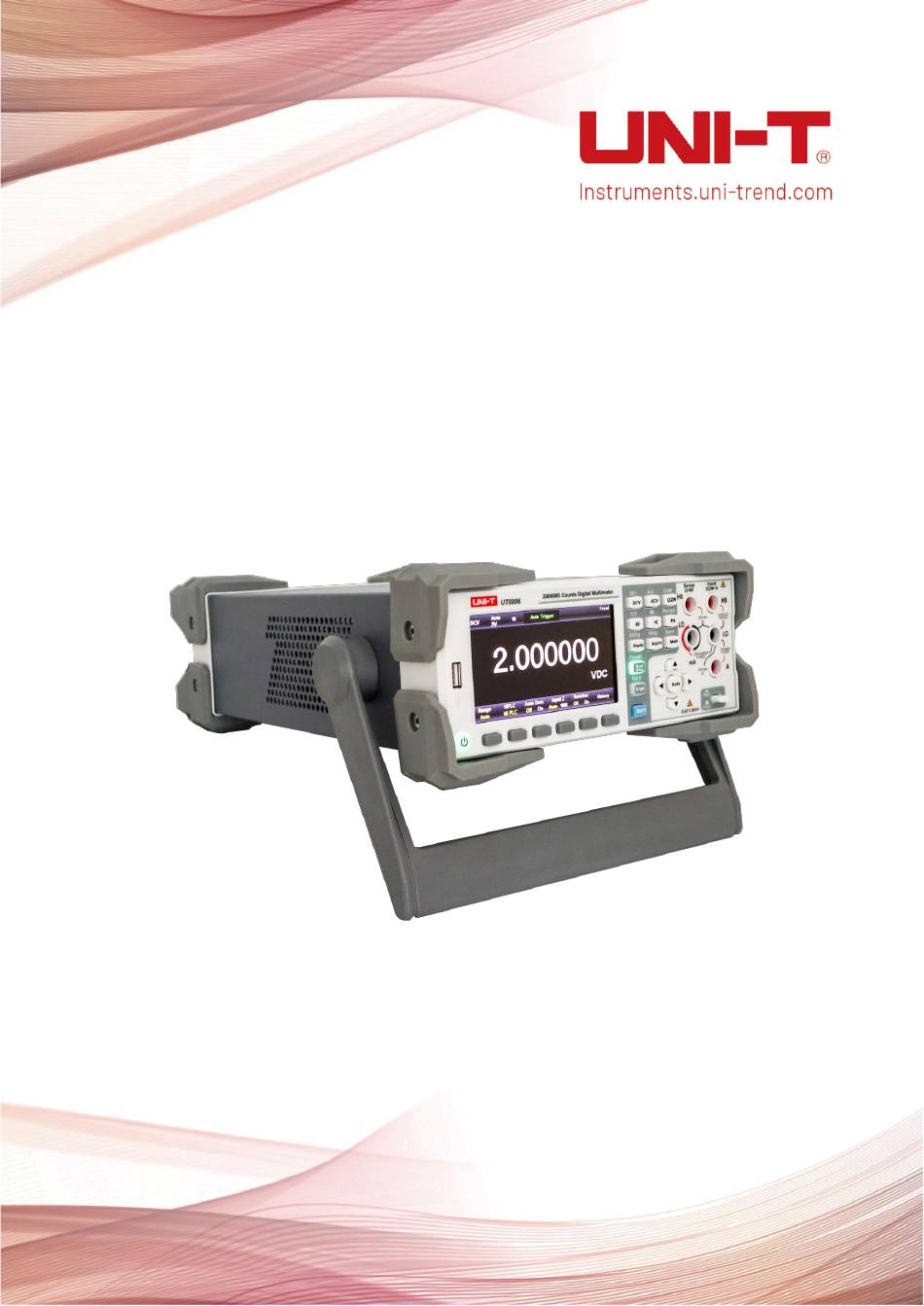

  • Seite 1 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter...
  • Seite 2 Anspruch nehmen zu können, muss der Kunde UNI-T innerhalb der geltenden Garantiezeit über die Mängel informieren und entsprechende Vorkehrungen für die Garantieleistung treffen. Der Kunde ist für die Verpackung und den Versand der defekten Produkte an das von UNI-T benannte Wartungszentrum verantwortlich, trägt die Versandkosten und legt eine Kopie des Instruments.uni-trend.com...
  • Seite 3 UT8806E Desktop-Digitalmultimeter Kaufbelegs des ursprünglichen Käufers vor. Wenn das Produkt im Inland an die Kaufquittung des ursprünglichen Käufers versandt wird. Wenn das Produkt an den Standort des UNI-T Service-Centers versandt wird, übernimmt UNI-T die Kosten für die Rücksendung. Wenn das Produkt an einen anderen Ort geschickt wird, ist der Kunde für alle Versandkosten, Zölle,...
  • Seite 4 Produkt nicht richtig funktioniert, wenden Sie sich zur Ü berprü fung an den autorisierten UNI-T Kundendienst. Jegliche Wartung, Einstellung oder der Austausch von Teilen an diesem Produkt muss von UNI-T autorisiertem Servicepersonal durchgefü hrt werden. Vermeiden Sie freiliegende Schaltkreise. Berü hren Sie keine freiliegenden Anschlü sse und Komponenten, wenn Strom anliegt.
  • Seite 5 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Verwenden Sie die richtige Sicherung. Verwenden Sie nur den fü r dieses Produkt angegebenen Sicherungstyp und -wert. Verwenden Sie einen angemessenen Ü berspannungsschutz. Stellen Sie sicher, dass keine Ü berspannung (z.B. durch Blitzschlag) auf das Gerät trifft, da dies zu einem elektrischen Schlag fü...
  • Seite 6 Die HI- und LO-Eingangsanschlüsse werden in diesen Geräten an das Stromnetz (bis zu 300VAC) oder an eine Abzweigdose angeschlossen. Die HI- und LO-Eingangsanschlüsse des UT8806E können jedoch nicht an das Stromnetz in fest installierten elektrischen Geräten, wie z.B. Hauptschalttafeln, Unterschalttafeln oder fest verdrahteten Motoren, angeschlossen werden.
  • Seite 7 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Sicherheitsbegriff und Symbol Sicherheitssymbol Sie weist auf die mö gliche Gefahr eines elektrischen Schlags Gefahr hin, der zu Verletzungen oder zum Tod fü hren kann. Es weist Sie darauf hin, dass Sie vorsichtig sein sollten, um Warnung Verletzungen oder Produktschäden zu vermeiden.
  • Seite 8 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Primärstromkreis Groß geräten, direkt Verteiler angeschlossen sind, und Stromkreis zwischen Verteiler und Steckdose (der dreiphasige Verteilerstromkreis umfasst einen einzelnen Stromkreis fü r die CAT III gewerbliche Beleuchtung). Fest installierte Geräte, wie z.B. mehrphasige Motoren und mehrphasige Sicherungskästen; Beleuchtungsanlagen und Leitungen in groß...
  • Seite 9 Zusätzlich zu den grundlegendsten Messungen verfügt es über verschiedene mathematische Funktionen und unterstützt Kapazitäts-, Temperatur- und andere Messungen. Der UT8806E ist mit einem 4,3-Zoll-TFT-Display mit einer Auflösung von 480*272 ausgestattet und unterstützt LAN, USB, RS-232C und GPIB (Option). Damit eignet er sich für den Einsatz als Arbeitsmessgerät im Labor und für hochpräzise Messungen in automatisierten Testsystemen.
  • Seite 10 In diesem Kapitel finden Sie Informationen darüber, wie Sie mögliche Messfehler beseitigen können, um genaue Messergebnisse zu erhalten. Kapitel 4 Anwendungen Dieses Kapitel enthält detaillierte Informationen zur Verwendung des UT8806E für elektrische Messungen. Kapitel 5 Fehlersuche Dieses Kapitel enthält ausführliche Informationen zur Systemabfrage und zur allgemeinen Fehlerbehebung.
  • Seite 11 UT8806E Desktop-Digitalmultimeter Inhaltsverzeichnis Copyright und Erklärung ......................2 Zusammenfassung der allgemeinen Sicherheit ..............4 Sicherheitsbegriff und Symbol ....................7 UT8806E Einführung ......................9 Ü ber dieses Handbuch ......................10 Kapitel 1 Kurzanleitung ......................1 Allgemeine Inspektion ....................2 Verstellbarer Handgriff....................2 Außenmaße ........................
  • Seite 12 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter AC-Spannungsmessung ..................25 AC-Strommessung ....................27 2-Draht-Widerstandsmessung ................30 4-Draht-Widerstandsmessung ................32 Kapazitätsmessung ....................35 Frequenzmessung ....................36 Messung der Signalperiode ................... 38 Kontinuitätsmessung.................... 40 Diodenmessung ....................42 Temperaturmessung..................... 44 Funktion des Hilfssystems.................... 46 Speichern und Wiederherstellen ................47 Managementdatei ....................
  • Seite 13 Beispiel 7: Thermoelement-Einstellung und Messung ........... 89 Kapitel 5 Fehlersuche ......................91 Kapitel 6 Anhang ......................... 93 Anhang A UT8806E Zubehör ..................93 Anhang B Garantieübersicht ..................93 Anhang C Wartung und Reinigung ................. 93 Anhang D Kontakt ......................94 Instruments.uni-trend.com...
  • Seite 14 Kapitel 1 Kurzanleitung In diesem Kapitel werden Sie mit der Vorbereitung des Digitalmultimeters UT8806E vertraut gemacht und erhalten eine einfache Einführung in die Front- und Rückseite sowie den Bildschirm. ⚫ Allgemeine Inspektion ⚫ Verstellbarer Handgriff ⚫ Außenmaße ⚫ Frontplatte ⚫ Rückseite ⚫...
  • Seite 15 Wenn Sie feststellen, dass das Gerät optisch beschädigt ist, dass das Gerät nicht ordnungsgemäß funktioniert oder einen Leistungstest nicht bestanden hat, wenden Sie sich an den für den Betrieb zuständigen UNI-T-Händler oder an die örtliche UNI-T-Niederlassung. Sollte das Gerät durch den Transport beschädigt worden sein, bewahren Sie bitte die Verpackung auf.
  • Seite 16 Außenmaße Abbildung 1-4 Externe Abmessungen Frontplatte Das Digitalmultimeter UT8806E bietet dem Benutzer ein einfaches und übersichtliches Bedienfeld. Die Bedienelemente werden in logischen Gruppen angezeigt, und grundlegende Operationen können durch einfaches Auswählen der entsprechenden Taste durchgeführt werden, wie in Abbildung 1-5 gezeigt.
  • Seite 17 Aktualisierungsdateien von einem externen Gerät lesen. 3: Einschalttaste Drücken Sie kurz/lang auf die Power-Taste, um das Multimeter ein-/auszuschalten. Das UT8806E verfügt über eine Energiespeicherfunktion, die nach dem Einschalten den Zustand vor dem Ausschalten wiederherstellt. 4: Menü Bedienungstaste Drücken Sie eine beliebige Softtaste, um das Menü zu aktivieren.
  • Seite 18 Messkreis mit der Eingangsklemme auf der Vorderseite verbunden. Achten Sie darauf, das Eingangssignal beim Umschalten zu unterbrechen. Rückseite Die Rückseite des Digitalmultimeters UT8806E bietet mehrere Anschlüsse, darunter USB Device, RS-232C, LAN und GPIB (Option), wie in Abbildung 1-6 gezeigt. Instruments.uni-trend.com...
  • Seite 19 5) Setzen Sie den Sicherungshalter wieder in den Steckplatz ein. 6) Schließen Sie das Sicherungsfach. Spannungswahlschalter Drehscheibe Der UT8806E unterstützt 100V~240V, 50Hz, 60Hz, 400Hz Industrie-Wechselstrom. Bitte überprüfen Sie die Spezifikation des von Ihnen verwendeten Wechselstroms und wählen Sie die richtige Spannungsskala mit dem Spannungsdrehknopf entsprechend dem Etikett auf der linken Seite der Buchse.
  • Seite 20 LAN verbunden werden. Die spezifischen Einstellungen finden Sie in Kapitel 2 Bedienfeld-Bedienung-Zusatzfunktionen-I/O Port Konfiguration. 4: USB-DEVICE Anschluss Das UT8806E ist auf der Rückseite mit einem USB 2.0-Anschluss vom Typ D ausgestattet, der das USB-TMC-Protokoll für die Kommunikation mit einem PC unterstützt. Verwenden Sie die obere Computersoftware zur Steuerung des Multimeters.
  • Seite 21 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Einschalten Bitte folgen Sie den folgenden Schritten, um das Gerät einzuschalten. 1. Stellen Sie den Wechselspannungswähler entsprechend dem regionalen Stromstandard auf 100 (95～110V, 45～440Hz, AC), 120 (110～132V, 45～440Hz, AC) oder 230 (215～240V, 45～440Hz, AC), 240 (225～265V, 45～440Hz, AC).
  • Seite 22 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Duales Display Abbildung 1-8 Duales Display Eingebaute Hilfe Wenn Sie die integrierten Hilfeinformationen zu diesem Produkt benötigen, drücken Sie zunächst [Shift] + [Acquire], um das Hilfesystem aufzurufen. Drücken Sie dann die Pfeiltasten, um das gewünschte Hilfethema auszuwählen, und drücken Sie schließlich [OK], um die entsprechenden Hilfeinformationen anzuzeigen.
  • Seite 23 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Kapitel 2 Bedienung des Panels In diesem Kapitel erfahren Sie, wie Sie die verschiedenen Funktionen und Operationen des Multimeters auf der Vorderseite nutzen können. ⚫ Messkonfiguration ⚫ Grundlegende Messung ⚫ Funktion des Hilfssystems ⚫ Abtast-Einstellung ⚫ Hilfesystem ⚫...
  • Seite 24 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Messkonfiguration Die meisten Messfunktionen des Multimeters können geändert werden. Änderung der Messung, d.h. Änderung des Bereichs, der Messgenauigkeit, der Messgeschwindigkeit und der Eingangsimpedanz des Multimeters. Durch die Anpassung der Messparameter an die jeweilige Anwendung können Sie eine schnellere Messgeschwindigkeit oder eine höhere Messgenauigkeit erzielen.
  • Seite 25 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Ablesungen und geeignetere Messungen zu erhalten. Die Taste für die Bereichsauswahl befindet sich auf der rechten Seite der Frontplatte, wie in Abbildung 2-1 gezeigt. Reichweite erhöht sich, die automatische Reichweite wird deaktiviert Automatischer Bereich Die Reichweite nimmt ab, die...
  • Seite 26 Messrate und desto niedriger die Messauflösung. Die Integralzeit gilt für die Messfunktionen DCV, DCI, 2WR und 4WR. Das UT8806E stellt die Integralzeit in Form der Anzahl der Stromzyklen ein, und die Einheit ist PLC. Die Standardintegralzeit des Multimeters beim Einschalten ist 10 SPS, und der Benutzer kann die Integralzeit manuell mit 0,006 SPS, 0,02 SPS, 0,06 SPS, 0,2 SPS, 1 SPS, 10 SPS und 100 SPS auswählen.
  • Seite 27 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Die Messwertauflösung des UT8806E kann , oder Bit betragen. Das Multimeter wählt die Messwertauflösung automatisch entsprechend den aktuellen Messeinstellungen. Für die DCV-, DCI- und OHM-Messung wählen Sie [Integral time] im Menü, um die Einstellungsoptionen zu sehen, wie in Abbildung 2-3 gezeigt (am Beispiel der DCV-Messung).
  • Seite 28 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter 6 1/2 4. Für die CAP-Messung ist die Auflösung auf bit festgelegt. 5. Die CONT-Messung wird immer mit 2 Dezimalstellen angezeigt. 6. Für die DIODE-Messung ist die Auflösung auf bit festgelegt. 7. Für die TEMP-Messung ist die Auflösung auf bit festgelegt.
  • Seite 29 Der Niederfrequenzfilter ist für ACV- und ACI-Messungen geeignet. Der Niederfrequenzfilter optimiert die Genauigkeit bei niedrigen Frequenzen und minimiert die AC-Stabilisierungszeit. Das Multimeter UT8806E bietet drei Arten von Niederfrequenzfiltern: >3Hz, >20Hz und >200Hz. Während der Messung sollte der Benutzer den AC-Filter entsprechend der Frequenz des Eingangssignals auswählen.
  • Seite 30 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Wenn Sie zum Beispiel Signale im Bereich von 20 Hz bis 200 Hz messen, verwenden Sie einen 20 Hz-Filter. Wenn die Messgeschwindigkeit keine große Rolle spielt, können Sie je nach dem zu messenden Signal einen Filter mit niedrigerer Frequenz wählen, um stabilere Messergebnisse zu erhalten.
  • Seite 31 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-7 Einstellung des Kurzschlusswiderstandes Hinweis: Wenn Sie den Schwellenwert einstellen, drü cken Sie die Taste , um eine Ziffer auszuwählen, und drü cken Sie die Taste , um einen numerischen Wert auszuwählen. Durchbruchspannung der Diode Für die Diodenleitfähigkeitsmessung muss die Durchbruchspannung im Testkreis eingestellt werden.
  • Seite 32 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Messintervall Das Messintervall gilt für die Messfunktion FREQ/PERIOD. Die Länge des Messintervalls bestimmt die Auflösung der Messung der niedrigen Frequenzen. Je länger das Intervall ist, desto höher ist die Auflösung der Niederfrequenzmessung und desto niedriger ist die Messrate;...
  • Seite 33 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Grundlegende Messung ⚫ DC-Spannungsmessung ⚫ DC-Strommessung ⚫ AC-Spannungsmessung ⚫ AC-Strommessung ⚫ 2-Draht-oder 4-Draht Widerstandsmessung ⚫ Kapazitätsmessung ⚫ Frequenzmessung ⚫ Messung der Signalperiode ⚫ Kontinuitätsmessung ⚫ Diodenmessung ⚫ Temperaturmessung Instruments.uni-trend.com 20 / 107...
  • Seite 34 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter DC-Spannungsmessung Der UT8806E kann Gleichspannungen bis zu 1000V messen. Die Funktion zur Messung der Gleichspannung ist nach dem Einschalten standardmäßig aktiviert. Der Anschluss und die Messmethode der Gleichspannung werden im Folgenden ausführlich beschrieben. Betriebsschritte Drücken Sie die Taste , um das Menü...
  • Seite 35 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Hinweise * ⚫ Mit Ausnahme von 1000V dürfen alle Bereiche um 20% überschritten werden. ⚫ "OL" wird angezeigt, wenn der Eingang 1050V im 1000V-Bereich überschreitet. ⚫ Der Eingangsschutz von 1000 V gilt für jeden Bereich. Einstellen der DC-Eingangsimpedanz (nur für 20V und die untere Skala) Für die Eingangsimpedanz gibt es die beiden Optionen "Auto"...
  • Seite 36 Bevor das Spannungssignal angeschlossen wird, bleiben die Eingangsbuchsen des Multimeters offen und es kommt zu zufälligen Messwerten innerhalb von ±20V. DC-Strommessung Der UT8806E kann Gleichstrom bis zu 10A messen. Der Anschluss und die Messmethode für Gleichstrom werden im Folgenden ausführlich beschrieben. Betriebsschritte Drücken Sie die Taste...
  • Seite 37 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-13 Messanschluss für Gleichstrom 3. Wählen Sie den passenden Strombereich entsprechend der Grö ß e des Eingangsstroms. Sie kö nnen [Range] drü cken, um einen Messbereich auszuwählen, oder die Tasten auf der Vorderseite verwenden, um schnell einen Bereich auszuwählen. Der automatische Bereich wählt automatisch einen Bereich fü...
  • Seite 38 Der Benutzer kann den Anzeigemodus der Messdaten über [Display] ändern. Es gibt vier Anzeigemodi: "Digital", "Balken", "Tendenz" und "Histogramm". Einzelheiten finden Sie im Abschnitt "Anzeigemodus". AC-Spannungsmessung Der UT8806E kann Wechselspannungen bis zu 750V messen. Der Anschluss und die Messmethode für Wechselspannung werden im Folgenden ausführlich beschrieben. Betriebsschritte 1. Drücken Sie die Taste auf der Vorderseite des Geräts, um das Menü...
  • Seite 39 Drücken Sie die Taste [Filter], um einen geeigneten Filter für die Messung zu konfigurieren. Der UT8806E bietet drei Arten von Filtern: ">3Hz, >20Hz und >200Hz". Normalerweise sollte der Benutzer den Filter mit der höchsten Frequenz wählen, dessen Frequenz unter der Frequenz des Messsignals liegt.
  • Seite 40 Anzeigemodi: "Digital", "Balken", "Tendenz" und "Histogramm". Einzelheiten finden Sie im Abschnitt "Anzeigemodus". AC-Strommessung Der UT8806E kann Wechselstrom bis zu 10A messen. Der Anschluss und die Messmethode für Gleichstrom werden weiter unten im Detail beschrieben. Betriebsschritte 1. Drücken Sie die Taste auf dem Bedienfeld und anschließend die Taste...
  • Seite 41 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-167 Menü zur AC-Strommessung 2. Wie in Abbildung gezeigt 2-178, schließen Sie das Multimeter an den Testkreis an. Wenn der Strom klein ist, wird die rote Messleitung an die mA-Eingangsklemme und die schwarze Messleitung an die Input-LO-Eingangsklemme angeschlossen. Wenn der Strom groß...
  • Seite 42 Drücken Sie die Taste [Filter], um einen geeigneten Filter für die Messung zu konfigurieren. Der UT8806E bietet drei Arten von Filtern, ">3Hz, >20Hz und >200Hz". Normalerweise sollte der Benutzer den Filter mit der höchsten Frequenz wählen, dessen Frequenz unter der Frequenz des Messsignals liegt.
  • Seite 43 Der Benutzer kann den Anzeigemodus der Messdaten über [Display] ändern. Es gibt vier Anzeigemodi: "Digital", "Balken", "Tendenz" und "Histogramm". Einzelheiten finden Sie im Abschnitt "Anzeigemodus". Widerstandsmessung Der UT8806E bietet zwei Arten der Widerstandsmessung, 2-Draht und 4-Draht. Der Anschluss und die Widerstandsmessmethode von 2-Draht und 4-Draht werden im Folgenden im Detail beschrieben. 2-Draht-Widerstandsmessung Betriebsschritte 1.
  • Seite 44 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-21 Messanschluss der 2-Draht-Widerstandsmessung 3. Wählen Sie den passenden Strombereich entsprechend der Größe des zu messenden Widerstands. Sie können [Range] drücken, um einen Messbereich auszuwählen, oder die Tasten auf der Vorderseite verwenden, um schnell einen Bereich auszuwählen. Der automatische Bereich wählt automatisch einen Bereich für die Messung basierend auf der Eingabe.
  • Seite 45 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Drücken Sie die Taste [Integral time], um eine Integralzeit für die Messung auszuwählen. Wenn Sie 100 SPS wählen, erhalten Sie die beste Rauschunterdrückung und Auflösung, aber auch die langsamste Messgeschwindigkeit. 6. Automatische Nullstellung einstellen Drücken Sie die Taste [Auto Zero], um diese Funktion zu aktivieren oder zu deaktivieren. Die Auto-Nullstellung liefert die genauesten Messungen, erfordert aber zusätzliche Zeit für die...
  • Seite 46 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-232 Menü zur 4-Draht-Widerstandsmessung 2. Wie in der Abbildung gezeigt 2-23 gezeigt, schließen Sie die Messleitung an den zu messender Widerstand an. Die rote Messleitung ist mit der Eingangsbuchse "HI" verbunden, die schwarze Messleitung ist mit der Eingangsbuchse "LO" verbunden, die beiden oben genannten Messleitungen sind Konstantstromquellen-Ausgangsschaltungen;...
  • Seite 47 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Tabelle 0-8 Skala* 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ, 2mΩ Leerlaufspannung <8V Alle Skalen sind DC 1000V oder AC 750Vrms (Hi-End) Schutz der Eingänge Alle Skalen sind DC 200V (Sense HI Ende und Sense LO Ende) Bereich, Integralzeit, automatischer Nullabgleich, der...
  • Seite 48 UT8806E Desktop-Digitalmultimeter ⚫ Vierdrahtige Widerstandsmessungen ergeben zufällige Messwerte, wenn die Eingänge baumeln. Kapazitätsmessung Der UT8806E kann eine Kapazität von bis zu 100mF messen. Der Anschluss und die Messmethode der Kapazität werden im Folgenden detailliert beschrieben. Betriebsschritte Drücken Sie die Taste auf der Vorderseite des Geräts, um das Menü...
  • Seite 49 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Vorderseite verwenden, um schnell einen Bereich auszuwählen. Der automatische Bereich wählt automatisch einen Bereich fü r die Messung basierend auf der Eingabe. Im Vergleich zum manuellen Bereich ist der automatische Bereich bequemer, aber die Messgeschwindigkeit ist langsamer.
  • Seite 50 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter gleiche Frequenzanzeige erhalten. Der Anschluss der Signalfrequenz und die Testmethode werden im Folgenden ausführlich beschrieben. Testschritte Drücken Sie die Taste auf dem Bedienfeld, um das Menü zur Messung der Signalfrequenz aufzurufen, wie in Abbildung 2-26 gezeigt. Abbildung 2-26 Menü zur Signalfrequenzmessung 2.
  • Seite 51 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Vergleich zum manuellen Bereich ist der automatische Bereich bequemer, aber die Messgeschwindigkeit ist langsamer. Tabelle 0-10 Spannungsskala 200mV, 2V, 20V, 200V, 750V Alle Skalen sind DC 1000V oder AC 750Vrms Schutz der Eingänge (Hi) Spannungsskala, Messintervall, Konfiguration Parameter eingestellte Wert des relativen Betriebs 4.
  • Seite 52 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter 2. Drücken Sie die Taste auf dem Bedienfeld und dann die Taste , um das Menü zur Messung der Signalperiode aufzurufen, wie in Abbildung 2-28 gezeigt. Abbildung 2-2828 Menü zur Signalperiodenmessung 3. Wie in der Abbildung gezeigt 2-29 gezeigt, schließen Sie die Messleitungen an das zu messendes Signal an, die rote Messleitung an die Klemme "Input-HI"...
  • Seite 53 Kurzschlusswiderstand, stellt das Gerät fest, dass der Stromkreis geschlossen ist und der Piepser gibt einen Dauerton ab (wenn der Piepser eingeschaltet ist). Der folgende Abschnitt beschreibt, wie Sie mit dem Multimeter UT8806E einen Durchgangstest an einem Stromkreis durchführen.
  • Seite 54 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-30 Menü zur Kontinuitätsmessung 2. Wie in der Abbildung gezeigt 2-31 gezeigt, schließen Sie die Messleitungen an das zu messendes Signal an, die rote Messleitung an den Anschluss "Input-HI" und die schwarze Messleitung an den Anschluss "Input-LO".
  • Seite 55 Diodenmessung Der Diodentest misst die Durchbruchspannung des zu prüfenden Stromkreises mit einem Strom von ca. 1mA unter Verwendung der 2-Draht-Methode. Der folgende Abschnitt beschreibt, wie Sie mit dem Multimeter UT8806E einen Diodentest an einer Schaltung durchführen. Testschritte 1. Drücken Sie die Taste auf dem Bedienfeld und anschließend die Taste...
  • Seite 56 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-32 Menü zur Diodenmessung 2. Wie in der Abbildung 2-33 gezeigt, schließen Sie die Messleitungen und den zu prüfender Schaltkreis an, die rote Messleitung an die Klemme "Input-HI" und die schwarze Messleitung an die Klemme "Input-LO".
  • Seite 57 Bevor Sie den Ein-Aus-Schaltkreis testen, unterbrechen Sie bitte die Stromzufuhr und entladen Sie den Hochspannungskondensator, um eine Beschädigung des Multimeters zu vermeiden. Temperaturmessung Das Multimeter UT8806E unterstützt zwei Arten der Temperaturmessung: Thermoelement und thermischer Widerstand. Der Anschluss und die Messung der Temperatur werden im Folgenden im Detail beschrieben. Testschritte 1.
  • Seite 58 Abbildung 2-3531 Messanschluss der Temperaturmessung 3. Temperaturfühler auswählen Drücken Sie die Taste [Probe], um die gewünschte Sonde auszuwählen. Der UT8806E unterstützt 2-Draht-RTD, 4-Draht-RTD, 2-Draht-Thermistor, 4-Draht-Thermistor und Thermoelement. Der R0-Wert des RTD ist standardmäßig auf 100 Ohm eingestellt. Sie können diesen Wert auswählen, in das Menü...
  • Seite 59 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Der Benutzer kann mathematische Operationen (Statistik, Grenzwert, relativ) mit den Messwerten durchführen. Einzelheiten zur Verwendung dieser Funktion finden Sie im Abschnitt "Mathematische Operationsfunktion" in diesem Kapitel. 8. Grafische Anzeige Der Benutzer kann den Anzeigemodus der Messdaten über [Display] ändern. Es gibt vier Anzeigemodi: "Digital", "Balken", "Tendenz"...
  • Seite 60 USB Werkseinstellung Zurücksetzen des Geräts auf die Werkseinstellungen Speichern und Wiederherstellen Das Multimeter UT8806E unterstützt das Speichern und Wiederherstellen von Einstellungen für Geräteparameterdateien und Datendateien im lokalen Speicher und auf externen USB-Speichergeräten. Drücken Sie die Taste und anschließend die Taste , um das Menü...
  • Seite 61 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Löschen Löschen Sie die ausgewählte Datei Mehr Formatieren des Speichers Kopieren Sie die aktuelle Datei in den Speicher Kopieren Sie alle Dateien auf einen externen Speicher Datenspeicherung Der Benutzer kann die Konfigurationsdatei (entsprechend dem SYS CFGItem), die Datendatei (entsprechend dem MEAS CSVItem) oder die Bilddatei (entsprechend dem SHOT BMPItem) im internen Speicher oder auf einem externen USB-Speichergerät speichern.
  • Seite 62 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-3934 Menü lesen Standardeinstellung Nachdem Sie das Menü zum Speichern und Wiederherstellen aufgerufen haben, drücken Sie die Taste [Default], um die aktuellen Einstellungen auf die Werkseinstellungen zurückzusetzen. Tabelle 0-16 Standardeinstellung Artikel Funktion Standardeinstellung Standard-Messung Messung der Gleichspannung...
  • Seite 63 Funktion Grenzwert Kalibrierung Managementdatei Das Multimeter UT8806E unterstützt die Verwaltung des lokalen und externen Dateispeichers. Der Benutzer kann die Funktionen zur Dateiverwaltung ausführen, wie z.B. Bildschirmdateien speichern, löschen, kopieren und formatieren der Datei. Drücken Sie die Taste und anschließend die Taste , um das Menü...
  • Seite 64 [Copy All], um alle Dateien auf das externe Speichermedium zu kopieren. ⚫ Format Der UT8806E unterstützt nur die Formatierung des lokalen Speichers. Drücken Sie die Tasten [Shift] + [Math] auf der Vorderseite des Geräts, um das Menü für die Dateiverwaltung aufzurufen, wie in Abbildung 2-40 gezeigt.
  • Seite 65 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Der Benutzer kann das Gerät aus der Ferne über die LAN-Schnittstelle bedienen. Sie können die aktuelle IP-Adresse, die Subnetzmaske und das Gateway in den Netzwerkeinstellungen anzeigen und einstellen. Nachdem Sie das Betriebsmenü des Hilfssystems aufgerufen haben, drücken Sie die Taste [Interface Configuration], um das Netzwerk zu öffnen, wählen Sie [Ethernet Setting] →...
  • Seite 66 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-363 RS-232C Einstellungsmenü Mit den Pfeiltasten können Sie den numerischen Wert ändern. Tabelle 0-18 RS-232C Parameter Funktionsmenü Wert einstellen Beschreibung 2400, 4800, 9600, 19200, Stellen Sie die Baudrate für den 38400, 56000, 57600, 115200, Baudrate RS-232C-Betrieb ein...
  • Seite 67 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Stopp-Bit Stellen Sie das Stoppbit für den RS-232-Betrieb ein, um die Datensynchronisation zwischen dem Computer und dem Gerät anzupassen. Die verfügbaren Parameter sind "1 Bit", "1,5 Bit", "2 Bit" und die Werkseinstellung ist "1 Bit". Die aktuelle Auswahl wird im nichtflüchtigen Speicher gespeichert.
  • Seite 68 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Stellen Helligkeit Hintergrundbeleuchtung auf 10 %, 30 %, Einstellung anzeigen 50 %, 70 %, 90 %, 100 % ein; stellen Sie das Zahlenformat ein Jahr, Monat, Datum, Stunde, Minute Datum und Uhrzeit einstellen Über Anzeigen der Systemversion Rückkehr...
  • Seite 69 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-4537 Systemmenü Firmware-Update Der UT8806E unterstützt das Firmware-Update über USB, er kann die aktuelle Software auf die neueste Version aktualisieren. Betriebsschritte Kopieren Sie das Update-Dateipaket auf einen USB-Stick. 2. Stecken Sie den USB-Stecker in den USB-Host-Anschluss an der Vorderseite des Multimeters.
  • Seite 70 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abtasteinstellung Bei der Abtastung werden Signale in regelmäßigen Abständen erfasst und digitalisiert. Die für dieses Multimeter verfügbaren Trigger-Modi sind Auto-Trigger, Single-Trigger und externer Trigger. Drücken Sie die Taste , um das Menü zur Einstellung der Probenahme aufzurufen, wie in Abbildung 2-46 gezeigt.
  • Seite 71 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Betriebsschritte 1. Drücken Sie die Taste , und wählen Sie [Trigger Source] → [Auto], oder drücken Sie direkt die Taste auf dem Bedienfeld, um die automatische Triggerfunktion zu aktivieren. 2. Stellen Sie die Verzögerung ein Die Verzögerungszeit gibt die Wartezeit an, bevor die Probenahme nach der Ausgabe des Triggersignals beginnt.
  • Seite 72 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-47 Einzeltrigger-Menü 2. Stellen Sie die Verzögerung ein Drücken Sie die Taste [Delay], um automatisch oder manuell zu wählen. 3. Legen Sie die Anzahl der Probenahmen fest Drücken Sie die Taste [Sampling Count] zum Einstellen. 4. VMC-Ausgang einstellen Drücken Sie die Taste [VMC Output], um die positive oder negative Polarität für das...
  • Seite 73 Drücken Sie die Taste [VMC Output], um die positive oder negative Polarität für das Ausgangsimpulssignal auszuwählen. Trigger aktivieren Das UT8806E verfügt über zwei Arten von Triggermodus, den automatischen Trigger und den Einzeltrigger, der durch Drücken der Tasten oder auf dem Bedienfeld aktiviert werden kann.
  • Seite 74 UT8806E Desktop-Digitalmultimeter Hilfesystem Das Multimeter UT8806E verfügt über ein leistungsstarkes Hilfesystem, das Sie jederzeit aufrufen können. Das integrierte Hilfesystem bietet Hilfe für alle Tasten auf der Frontplatte und die Softkeys des Menüs. Der Benutzer kann auch die Hilfeliste verwenden, um Hilfeinformationen für einige gängige Operationen zu erhalten.
  • Seite 75 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter In diesem Abschnitt wird beschrieben, wie Sie die Funktion der doppelten Anzeige während der Messung verwenden. 6. Speicherverwaltung Der Weg zum Speichern und Lesen von Daten/Parametern/beliebigen Sensordateien. Betriebsanleitung ⚫ Im Hilfemenü können Sie den Cursor auch mit den Pfeiltasten nach oben und unten bewegen, um das entsprechende Menü...
  • Seite 76 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Tabelle 0-22 Mathematische Operation Wert Funktionsmenü Beschreibung einstellen Zählen Sie das Maximum, das Minimum, den Durchschnitt, Bereich, Statistik Standardabweichung und den Stichprobenumfang der aktuellen Messung. Führen Pass/Fail-Test gemäß Grenzwert oberen/unteren Grenzwerten durch. Funktion: dB, dBm; Stellen Sie den Referenzwiderstand ein;...
  • Seite 77 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-401 Menü für statistische Operationen Tabelle 0-23 Statistische Operation Funktion Wert Beschreibung smenü einstellen Statistics ON/OFF Menü Statistikbetrieb ein-/ausschalten Zählen Sie das Minimum aller Messwerte während der Messung Average Zählen Sie den Durchschnitt aller Messwerte während der Messung Zählt das Maximum aller Messwerte während der Messung...
  • Seite 78 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Drücken Sie →[Limits] →[ON], um das Menü für den Grenzwertbetrieb aufzurufen, wie in Abbildung 2-52 gezeigt. Abbildung 2-412 Grenzwertbetriebsmenü Tabelle 0-24 Grenzwertbetrieb Funktionsme Einstellung Beschreibung nü Limit value ON/OFF Ein-/Ausschalten des Grenzwertbetriebs Upper limit Legen Sie die untere Grenze des angegebenen Bereichs fest...
  • Seite 79 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Die Einheit des Grenzwerts wird entsprechend der aktuellen Messung eingestellt. 3. Eingabeaufforderungen über Reichweite ⚫ Die Schrift auf dem Hauptdisplay wechselt von schwarz auf rot, wenn der Messwert über dem eingestellten oberen Grenzwert liegt. ⚫ Die Schrift auf dem Hauptdisplay wechselt von schwarz zu rot, wenn der Messwert kleiner als die eingestellte Obergrenze ist.
  • Seite 80 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Tabelle 0-25 dBm-Betrieb Funktionsmen Einstellung Beschreibung ü ON/OFF dBm-Funktion ein-/ausschalten Reference Verwenden Sie die Pfeiltasten, um den Parameter auf 1Ω～ 8000Ω einzustellen. resistor Speichern Sie alle Änderungen und kehren Return Sie zum vorherigen Menü zurück. Methode für dBm-Betrieb Wenn der dBm-Betrieb durchgeführt wird, wird der Spannungsmesswert gemäß...
  • Seite 81 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter dB relative value Legen Sie den relativen Wert für dB fest dB Rel Measure reference value Speichern Sie alle Änderungen und kehren Sie Return zum vorherigen Menü zurück. Methode für dB-Betrieb Wenn der dB-Betrieb aktiviert ist, berechnet das Gerät den dBm-Wert für die nächste Ablesung und unterscheidet diesen dBm-Wert von der gespeicherten dB-Einstellung wie in der folgenden Gleichung dargestellt.
  • Seite 82 Messwert als voreingestellten Wert festlegen. Doppeldisplay Die Doppeldisplay-Funktion kann den primären Messwert und den sekundären Messwert oder den Nebenwert gleichzeitig anzeigen. Wenn Sie den UT8806E verwenden, drücken Sie die Taste , um die Doppeldisplay-Funktion aufzurufen. Der UT8806E unterstützt die folgenden Doppeldisplay-Kombinationen.
  • Seite 83 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Hinweise: ⚫ In der primären und sekundären Anzeige werden die aktualisierten Messdaten getrennt angezeigt. ⚫ Wenn die primäre Anzeige eine mathematische Operation wie Statistiken, Grenzwerte oder Relationen verwendet, zeigt die primäre Anzeige weiterhin die Ergebnisse der mathematischen Operation an, wenn die sekundäre Anzeige eingeschaltet ist.
  • Seite 84 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-5745 Digitaler Anzeigemodus Tabelle 0-29 Anzeigemodus Funktionsmenü Einstellung Beschreibung Display Anzeigemodus auswählen Prompt ON/OFF Eingabeaufforderung ein-/ausschalten Prompt Content Legen Sie den Inhalt der Eingabeaufforderung fest Balkenanzeige Betriebsschritte 1. Drücken Sie die Taste [Bar], um den Anzeigemodus für die Balkenanzeige aufzurufen.
  • Seite 85 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Niedriges Niveau Legen Sie die untere Grenze für die horizontale Skala fest Mittelwert Legen Sie den mittleren Wert für die horizontale Skala fest Bereich Legen Sie den Bereich für die horizontale Skala fest Tendenzanzeige Betriebsschritte Drücken Sie die Taste [Tendency], um den Tendenzmodus aufzurufen.
  • Seite 86 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Clear Historische Tendenzdaten löschen Histogramm Das Histogramm zeigt die gemessenen Daten in Form einer Häufigkeitsverteilung an. Betriebsschritte Drücken Sie die Taste [Histogram], um den Histogramm-Modus aufzurufen. Abbildung 2-481 Histogramm-Modus Tabelle 0-32 Histogramm-Modus Funktionsmenü Einstellung Beschreibung Histogram Stellen...
  • Seite 87 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-62 Manuelle Anzeige im Histogramm Tabelle 0-33 Manuelle Einstellung im Histogramm Funktionsmenü Einstellung Beschreibung Setzen Sie die Histogrammzahl auf 10, 20, 40, 100, 200 Histogram number oder 400 Legen Sie die untere Grenze für die horizontale Skala...
  • Seite 88 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 2-63 Menü „Messung halten“ Tabelle 0-34 Messung halten Funktionsmenü Einstellung Beschreibung Aktivieren/deaktivieren Probe hold ON/OFF Sondenhaltefunktion Beeper ON/OFF Ein-/Ausschalten der Signaltonfunktion Remove Last Löschen Sie die letzte Lesung Clear List Alle Messdaten in der Liste löschen Instruments.uni-trend.com...
  • Seite 89 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Kapitel 3 Leitfaden zur Messung In diesem Kapitel finden Sie Informationen darüber, wie Sie mögliche Messfehler beseitigen können, um genaue Messergebnisse zu erhalten. ⚫ Lastfehler (Gleichspannung) ⚫ True RMS AC-Messung ⚫ Scheitelfaktor-Fehler (nicht-sinusförmiger Eingang) ⚫ Lastfehler (Wechselspannung) Instruments.uni-trend.com...
  • Seite 90 Heizleistung eines Widerstands über einen bestimmten Zeitraum ist proportional zum Quadrat des Effektivwerts der Spannung, die über diesen Zeitraum an den Widerstand angelegt wird, und ist unabhängig von der Wellenform. Das UT8806E kann den Effektivwert einer Spannungs- oder Stromwellenform genau messen, wenn diese vernachlässigbare Energie außerhalb der effektiven Bandbreite des Multimeters enthält.
  • Seite 91 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Sinuswelle Dreieckswelle Rechteckige Welle C.F. Asymmetrische Wellenformen, wie z.B. Impulsfolgen, enthalten Gleichstromkomponenten, die durch die AC-Kopplung der TRMS-Messung herausgefiltert werden. Die TRMS-Messung der AC-Kopplung eignet sich sehr gut für die Messung kleiner AC-Signale, die DC-Offsets enthalten, z.B. für die Messung der AC-Welligkeit am Ausgang einer DC-Stromversorgung.
  • Seite 92 Lastfehler (Wechselspannung) Wenn Sie die Wechselspannungsmessfunktion verwenden, besteht die Eingangsimpedanz des UT8806E aus einem 1 MΩ-Widerstand parallel zu einem 100 pF-Kondensator. Die Messleitungen des Multimeters bringen ebenfalls eine gewisse Kapazität und Last mit sich. Der ungefähre Eingangswiderstand des Multimeters bei verschiedenen Frequenzen, wie in Tabelle 0-36 gezeigt.
  • Seite 93 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Rs: Signal-Innenwiderstand Cm: Eingangskapazität (100 pF) plus die Kapazität der Messleitung Instruments.uni-trend.com 80 / 107...
  • Seite 94 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Kapitel 4 Anwendungen Dieses Kapitel enthält detaillierte Informationen zur Verwendung des UT8806E für elektrische Messungen. ⚫ Beispiel 1: Statistik lesen ⚫ Beispiel 2: Impedanzfehler der Messleitung beseitigen ⚫ Beispiel 3: dBm-Messung ⚫ Beispiel 4: dB-Messung ⚫ Beispiel 5: Grenzwertmessung ⚫...
  • Seite 95 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Beispiel 1: Statistik lesen Dieser Abschnitt beschreibt, wie Sie eine Messwertstatistik bei der Messung realisieren. Das Multimeter aktualisiert die Statistik ständig, wenn mehrere Messwerte hintereinander gemessen werden. Betriebsschritte Drücken Sie die Taste auf dem Bedienfeld, um die Gleichspannungsmessung einzuschalten und die entsprechende Spannungsskala auszuwählen.
  • Seite 96 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 4-2 DCV-Statistikanzeige-Menü 2 Beispiel 2: Impedanzfehler der Messleitung beseitigen Die Impedanz der Messleitungen verursacht bei der Messung von Widerständen mit kleinen Widerstandswerten eine große Abweichung in der Messung. Der durch die Impedanz der Messleitungen verursachte Fehler kann durch den relativen Betrieb eliminiert werden.
  • Seite 97 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 4-3 Ablesen des Kurzschlusses der Testleitung Legen Sie den Parameter für den relativen Betrieb fest. Drü cken Sie → [Relative Value] und verwenden Sie die Pfeiltasten, um den Parameter fü r den relativen Betrieb einzustellen. 6. Der Benutzer kann die relative Operation direkt auf der Messoberfläche ö ffnen und die Leitungsimpedanz nach der relativen Operation erhalten.
  • Seite 98 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter 2. Verbinden Sie ein Ende der Messleitung mit dem Multimeter, die rote Messleitung mit dem Anschluss Input-HI und die schwarze Messleitung mit dem Anschluss Input-LO, wie in Abbildung 2-15 gezeigt. 3. Stellen Sie den Parameter für den dBm-Betrieb ein.
  • Seite 99 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter 4. Drücken Sie → [Calibration] → [Function] → [dB ON], um die dB-Funktion auszuwählen, und verwenden Sie die Pfeiltasten, um den relativen dB-Wert (dBm2) einzustellen. In diesem Fall wird auf dem Bildschirm die Leistungsdifferenz zwischen zwei Stromkreisen angezeigt.
  • Seite 100 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter 3. Drücken Sie →[Limits] → [Limits ON], um die oberen und unteren Limits einzustellen. Drücken Sie die Taste [Lower], um die untere Grenze für die Grenzwertmessung festzulegen. Abbildung 4-1 Menü zur Einstellung der unteren ACV-Grenze Drücken Sie die Taste [Upper], um die obere Grenze für die Grenzwertmessung festzulegen.
  • Seite 101 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 4-9 Menü zur Messung der ACV-Grenzwerte Beispiel 6: Messung halten Die Funktion "Messung halten" ermöglicht es dem Benutzer, einen konstanten Messwert zu erhalten, der auf dem Display auf der Vorderseite angezeigt wird. Der Messwert bleibt auf dem Bildschirm erhalten, wenn der Teststift entfernt wird.
  • Seite 102 Thermoelement messen, sollten Sie den Thermoelementtyp, die Thermoelementspannung und die Temperatur am kalten Ende bestätigen. Das UT8806E verfügt über einen eingebauten Temperatursensor zur Messung der Temperatur in der Nähe des HI-Anschlusses und des LO-Anschlusses (Temperatur des kalten Endes). Bei der Messung der Thermoelementtemperatur misst das Multimeter automatisch die Temperatur des kalten Endes und berechnet die absolute Temperatur des heißen Endes...
  • Seite 103 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Abbildung 4-12 Menü zur Temperaturmessung mit Thermoelement Typ K Kehren Sie zum vorherigen Menü zurück, drücken Sie [Probe] → [℃], um die Einheit auf ℃ einzustellen, dann kann der Messwert angezeigt werden. Drücken Sie die Taste , [Dual Display] → [Reference Temperature] oder [Sensor], es können die gemessene Temperatur und die Temperatur des Referenzsensors angezeigt...
  • Seite 104 (5) Wenn das Produkt immer noch nicht ordnungsgemäß funktioniert, wenden Sie sich bitte an das UNI-T Service Center, um Hilfe zu erhalten. Wenn Sie ein Stromsignal anschließen, ändert sich der Messwert nicht. (1) Prüfen Sie, ob die Sonde richtig in die Strombuchse und die LO-Buchse eingesteckt ist.
  • Seite 105 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter (5) Wenn der USB-Anschluss immer noch nicht ordnungsgemäß funktioniert, wenden Sie sich bitte an das UNI-T Service Center, um Hilfe zu erhalten. Instruments.uni-trend.com 92 / 107...
  • Seite 106 ⚫ Alle Zubehörteile sollten Sie bei Ihrer UNI-T-Niederlassung bestellen. Anhang B Garantieübersicht UNI-T (UNI-TREND TECHNOLOGY (CHINA) CO., LTD.) gewährleistet die Herstellung und den Verkauf von Produkten, die ab dem Lieferdatum des autorisierten Händlers drei Jahre lang keine Material- und Verarbeitungsfehler aufweisen. Sollte sich das Produkt innerhalb dieses Zeitraums als fehlerhaft erweisen, wird UNI-T das Produkt gemäß...
  • Seite 107 Benutzerhandbuch UT8806E Desktop-Digitalmultimeter Vorsicht Halten Sie Sprays, Flüssigkeiten und Lösungsmittel vom Gerät oder der Sonde fern, um eine Beschädigung des Geräts oder der Sonde zu vermeiden. (2) Reinigung Überprüfen Sie das Gerät regelmäßig je nach Betriebszustand. Führen Sie die folgenden Schritte aus, um die äußere Oberfläche des Geräts zu reinigen:...
