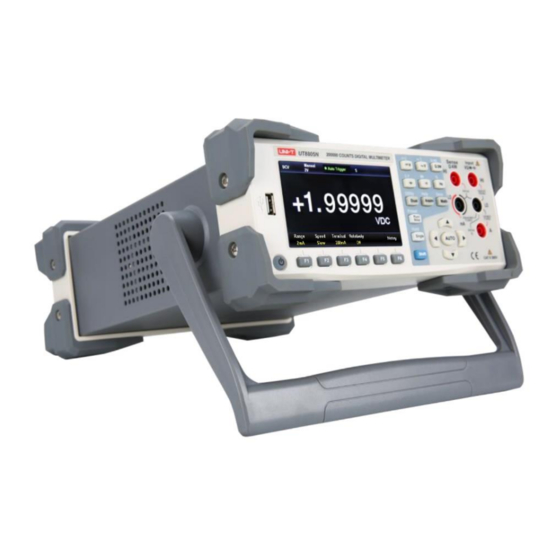

UNI-T UT8805E Handbuch
Tisch-digitalmultimeter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für UNI-T UT8805E
Inhaltszusammenfassung für UNI-T UT8805E
- Seite 1 Handbuch Englisch UT8805E Benchtop DigitalMu l t i m e t e r...
- Seite 2 Handelsmarke UNI-T ist die eingetragene Marke von Uni-Trend Technology (China) Co., Ltd. Erklärung UNI-T Produkte sind durch Patentrechte in China und anderen Ländern geschützt, einschließlich erteilter und angemeldeter Patente. Uni-Trend behält sich das Recht vor, Produktspezifikationen und Preise zu ändern.
-
Seite 3: Allgemeine Sicherheitsübersicht
Bitte verwenden Sie für dieses Produkt das für die jeweilige Region oder das jeweilige Land vorgesehene UNI-T-Netzkabel und überprüfen Sie, ob ein Metallteil freiliegt oder die Isolierschicht beschädigt ist. Dieses Produkt ist über das Erdungskabel des Netzteils geerdet. Um einen elektrischen Schlag zu vermeiden, müssen die Erdungsleiter mit der Erde verbunden sein. -
Seite 4: Begrenzungsschutz Der Eingangsklemme
WARNUNG: Die IEC-Messkategorie II umfasst elektrische Geräte, die über eine Steckdose in einem Zweigstromkreis an das Stromnetz angeschlossen sind, wie z.B. die meisten Kleingeräte und Messinstrumente. Mit dem UT8805E können Sie folgende Messungen durchführen: Die Eingangsklemmen HI und LO sind mit dem Netz von Geräten der IEC- Messkategorie II (maximal 300V AC) oder mit Abzweigdosen verbunden. -
Seite 5: Sicherheitsbegriffe Und -Symbole
UT8805E Tisch-Digitalmultimeter Sicherheitsbegriffe und -symbole Begriffe in diesem Handbuch --- Die folgenden Begriffe können in diesem Handbuch vorkommen: Warnung: Eine Warnung weist auf Bedingungen und Handlungen hin, die eine Gefahr für den Benutzer darstellen können. Vorsicht: Ein Vorsichtshinweis kennzeichnet Bedingungen und Handlungen, die zu Schäden am Produkt oder anderen Eigenschaften führen können. -
Seite 6: Übersicht
Funktionen für mathematische Operationen, Kapazität, Temperatur und andere grundlegende Messungen. Der UT8805E verfügt über ein 4,3-Zoll-TFT-Display mit 480*272 Pixeln und unterstützt LAN-, USB-, RS-232C- und GPIB-Betrieb (optional). Damit ist er ein hervorragendes Laborgerät und ein präzises Messinstrument für automatisierte Testsysteme. -
Seite 7: Inhaltsverzeichnis
UT8805E Tisch-Digitalmultimeter Inhaltsverzeichnis Vorwort Copyright-Informationen Sicherheitsbegriffe und -symbole Übersicht Kapitel 1 Schnellstart 1.1 Allgemeine Prüfung.............................9 1.2 Einstellung des Griffs...........................9 1.3 Frontplatte..............................10 1.4 Rückwand..............................10 1.5 Einschalten..............................11 1.6 Benutzeroberfläche.............................11 Kapitel 2 Bedienung des Panels 2.1 Bereich Auswahl............................12 2.2 Auswahl der Lesegeschwindigkeit......................14 2.3 Grundlegende Messungen........................ - Seite 8 Kapitel 4 Leitfaden zur Messung 4.1 True RMS AC Messung........................... 49 4.2 Scheitelfaktor-Fehler (nicht-sinusförmiger Eingang)................49 4.3 Lastfehler (Wechselspannung)....................... 50 Kapitel 5 Störungsbeseitigung Kapitel 6 Anhang Anhang A: Zubehör des UT8805E........................52 Anhang B: Garantie............................52 Anhang C: Wartung und Reinigung......................52 Anhang D: Kontakte............................52...
-
Seite 9: Kapitel 1 Schnellstart
UT8805E Tisch-Digitalmultimeter Kapitel 1 Schnellstart Dieses Kapitel ist ein einfacher Leitfaden für die Vorbereitung vor der Benutzung, die Frontplatte und die Schnittstellen des Digitalmultimeters UT8805E. 1.1 Allgemeine Überprüfung Überprüfung auf eventuelle Transportschäden Bewahren Sie die Verpackung auf, wenn der Verpackungskarton oder das Schaumstoffpolster stark beschädigt ist, bis das Multimeter und das Zubehör die elektrischen und mechanischen... -
Seite 10: Frontplatte
UT8805E Tisch-Digitalmultimeter 1.3 Frontplatte Der UT8805E verfügt über ein einfaches, übersichtliches Frontpanel, dessen Bedientasten logisch aufgebaut sind und für die grundlegende Bedienung leicht zu finden sind. Siehe Abbildung 1-4. Abbildung 1-4 Frontblende [A] LCD-Display [E] Tasten für Mess- und Hilfsfunktionen... -
Seite 11: Einschalten
UT8805E Tisch-Digitalmultimeter 1.5 Einschalten Bitte folgen Sie diesen Schritten, um das Multimeter einzuschalten: Stellen Sie den AC-Spannungswähler auf 100(100~110V, 45~440Hz, AC), 120(110~132V, 45~440Hz, AC), 220(200~240V, 45~66Hz, AC) oder 240(216~264V, 45~66Hz, AC), je nach dem örtlichen Stromversorgungsstandard. Verbinden Sie das Multimeter über eine beliebige Stromleitung mit Wechselstrom. -
Seite 12: Kapitel 2 Bedienung Des Panels
UT8805E Tisch-Digitalmultimeter Kapitel 2 Bedienung des Panels DC Spannung/Strom Messung Messung von AC-Spannung/Strom 2/4-Draht-Widerstandsmessung Kapazitäts-/Temperaturmessung Kontinuität/Diodenmessung Frequenz-/Periodenmessung Duales Display oder zusätzliches Systemprogramm Einstellung oder Hilfesystem erwerben Mathematische Operation oder Speichern Funktion Ausführen/Stoppen/Beenden ... - Seite 13 UT8805E Tisch-Digitalmultimeter Bequem. Sie können die Bereiche auch manuell auswählen, um schnellere Messwerte und Ergebnisse zu erhalten. Der Bereichswähler befindet sich auf der rechten Seite des Bedienfelds (Abbildung 2-1). Reichweite erhöhen und automatische Reichweite deaktivieren Automatische Reichweite Verringern Sie die Reichweite, und deaktivieren Sie die automatische Reichweite Abbildung 2-1 Taste zur Bereichsauswahl auf der Vorderseite Methode 1: Wählen Sie die Bereiche mit dem Bereichswähler auf der Vorderseite.
- Seite 14 UT8805E Tisch-Digitalmultimeter Insbesondere beträgt der maximale Bereich der Eingangsklemme mA 200mA (einschließlich DCI und ACI, die den folgenden Bereichen entsprechen). Die Eingangsklemme A wird für Bereiche von 2A und 10A verwendet. Daher muss ein Strom über 200mA über die Klemme A und ein Strom unter 200mA über die Klemme mA eingegeben werden.
-
Seite 15: Auswahl Der Lesegeschwindigkeit
Zu den grundlegenden Messfunktionen des UT8805E gehören Messungen von Gleich- /Wechselspannung, Gleich-/Wechselstrom, 2/4-Leiter-Widerstand, Kapazität, Durchgang, Diode, Frequenz/Zyklus und Temperatur. 2.3.1 DC-Spannungsmessung Der maximale DC-Spannungsbereich des UT8805E beträgt 1000V, und die DC-Spannungsmessung ist standardmäßig ausgewählt. Die Anschlussmethoden und die Bedienung werden im Folgenden vorgestellt. Schritte: Drücken Sie die Taste... - Seite 16 UT8805E Tisch-Digitalmultimeter Abbildung 2-4 Schnittstelle der Gleichspannungsmessung 2) Schließen Sie die Messleitungen an die gemessene Spannung an (siehe Abbildung 2-5). Die rote Messleitung sollte an die Klemme HI und die schwarze an die Klemme LO angeschlossen werden. Abbildung 2-5 Anschluss der Gleichspannungsmessung 3) Wählen Sie den richtigen Bereich entsprechend der Eingangsgleichspannung.
-
Seite 17: Dc Strommessung
UT8805E Tisch-Digitalmultimeter zeigen. 2.3.2 DC Strommessung Der maximale DC-Strombereich des UT8805E beträgt 10A. Die Anschluss- und Messmethoden sind unten dargestellt: Schritte: Drücken Sie die Taste und dannerneutdieTaste , um die Schnittstelle zur Gleichstrommessung aufzurufen, wie in der Abbildunggezeigt: Abbildung 2-6 Schnittstelle der Gleichstrommessung Schließen Sie das Multimeter wie in Abbildung 2-7 an den Stromkreis an. -
Seite 18: Ac-Spannungsmessung
UT8805E Tisch-Digitalmultimeter 2.3.3 AC-Spannungsmessung Der maximale Wechselspannungsbereich des UT8805E beträgt 750V. Die Anschluss- und Messmethoden sind unten aufgeführt: Schritte: 1) Drücken Sie die Taste , um die Oberfläche der Wechselspannungsmessung aufzurufen (Abbildung 2-8): Abbildung 2-8 Schnittstelle der Wechselspannungsmessung 2) Schließen Sie die Messleitungen wie in Abbildung 2-9 an die gemessene Spannung an. Schließen Sie die rote Messleitung an die Klemme HI und die schwarze an die Klemme LO an. -
Seite 19: Ac Strommessung
6) Überprüfung der historischen Daten Der Benutzer kann die Verlaufsdaten anhand von Zahlen, Balkendiagrammen, Trenddiagrammen und Histogrammen überprüfen. 2.3.4 AC-Strommessung Der maximale AC-Strombereich des UT8805E beträgt 10A. Die Anschluss- und Messmethoden sind unten dargestellt: Schritte: 1) Drücken Sie die Taste und anschließend die Taste , um die Oberfläche der Wechselstrommessung... - Seite 20 UT8805E Tisch-Digitalmultimeter Konfigurierbar Bereich, Lesegeschwindigkeit, relativer Betriebs-Sollwert Parameter Hinweis: Mit Ausnahme von 10A dürfen alle Bereiche den Bereich um 20% überschreiten. 4) Einstellung des relativen Wertes Schalten Sie den relativen Betrieb ein. Der angezeigte Wert ist der tatsächlich gemessene Wert minus dem eingestellten relativen Wert.
-
Seite 21: 2-Draht/4-Draht Widerstandsmessung
UT8805E Tisch-Digitalmultimeter 2.3.5 2-Draht/4-Draht Widerstandsmessung Der UT8805E bietet beide Modi der 2-Draht/4-Draht-Widerstandsmessung. Die Anschluss- und Messmethoden sind unten dargestellt: 2-Draht-Widerstandsmessung Schritte: 1) Drücken Sie die Taste , um die Schnittstelle für die 2-Draht-Widerstandsmessung (Abbildung 2-13) aufzurufen. Abbildung 2-13 Schnittstelle 2-Draht-Widerstandsmessung 2) Verbinden Sie die Messleitungen mit dem gemessenen Widerstand wie in Abbildung 2-14 dargestellt. - Seite 22 UT8805E Tisch-Digitalmultimeter Hinweis: Alle Bereiche dürfen die Reichweite um 20% überschreiten. 4) Einstellung des relativen Wertes Schalten Sie den relativen Betrieb ein. Der angezeigte Wert ist der tatsächlich gemessene Wert abzüglich des eingestellten relativen Wertes. Informationen zur Einstellung des relativen Werts finden Sie unter 2.10 Mathematische Funktionen.
- Seite 23 UT8805E Tisch-Digitalmultimeter Abbildung 2-16 Anschluss einer 4-Draht-Widerstandsmessung 3) Wählen Sie den richtigen Strombereich entsprechend dem Eingangswiderstand. Reichweite 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 10MΩ,100MΩ Leerlaufspannung <8V Schutz der Eingänge DC 1000V oder AC 750Vrms für alle Bereiche (Klemme HI) DC 200V für alle Bereiche (Klemme Sense HI und Klemme...
-
Seite 24: Frequenzmessung
UT8805E Tisch-Digitalmultimeter 2.3.6 Frequenzmessung können Frequenzwert ablesen, indem Dual-Display-Funktion Wechselspannungsmessung einschalten. Außerdem kann derselbe Frequenzwert auch bei der Frequenzmessung abgelesen werden. Die Anschluss- und Messmethoden sind unten dargestellt: 1) Drücken Sie die Taste , um die Schnittstelle für die Messung der Signalfrequenz aufzurufen (Abbildung 2-19). -
Seite 25: Messung Der Signalzyklen
UT8805E Tisch-Digitalmultimeter 4) Einstellung des relativen Wertes Schalten Sie den relativen Betrieb ein. Der angezeigte Wert ist der tatsächlich gemessene Wert minus dem eingestellten relativen Wert. Informationen zur Einstellung des relativen Wertes finden Sie unter 2.10 Mathematische Funktionen. 5) Messwertanzeige Die Lesegeschwindigkeit der Frequenzmessung hängt von der Frequenz des gemessenen Signals ab. -
Seite 26: Kontinuitätstest
UT8805E Tisch-Digitalmultimeter Abbildung 2-22 Anschluss der Signalzyklusmessung 3) Wählen Sie den richtigen Bereich entsprechend der Eingangswechselspannung. Reichweite 200mV, 2V, 20V, 200V, 750V Schutz der Eingänge 750Vrms für alle Bereiche (Klemme HI) Konfigurierbare Parameter Spannungsbereich, relativer Betriebssollwert 4) Einstellung des relativen Wertes Schalten Sie den relativen Betrieb ein. - Seite 27 UT8805E Tisch-Digitalmultimeter 2) Einstellung der Kurzschlussfestigkeit (Schwellenwert) Der Standardwert für den Kurzschluss beträgt 30Ω und kann mit den Richtungstasten eingestellt werden. Sie können die Durchgangsprüfung direkt durchführen, wenn dieser Parameter nicht geändert werden muss. Die Merkmale des Kontinuitätstests: Test Strom Reichweite 2kΩ...
-
Seite 28: Diode Messung
UT8805E Tisch-Digitalmultimeter 2.3.9 Diode Messung Die Diodenmessung verwendet den 2-Draht-Modus, um die Durchbruchspannung des Stromkreises bei einem Strom von 1mA zu messen. Die Anschluss- und Messmethoden sind unten dargestellt: 1) Drücken Sie die Taste und dann die Taste , um die Schnittstelle für die Diodenmessung zu öffnen (Abbildung 2- 25). -
Seite 29: Temperaturmessung
[Thermis4W] und [Tcouple]. Der RO-Wert des RTD ist standardmäßig 100Ω und kann im Menü ausgewählt und manuell geändert werden. Die relevanten Schritte für das Thermoelement UT8805E sind: Drücken Sie [Tcouple], um das Menü aufzurufen, wählen Sie den Thermoelementtyp unter [Type], stellen Sie den Offset-Wert unter [Offset Adjust] mit den Richtungstasten ein und wählen Sie die richtige... -
Seite 30: Kapazitätsmessung
Relativwerts. Informationen zur Einstellung des relativen Wertes finden Sie unter 2.10 Mathematische Funktionen. 5) Einstellung der Einheit 3 Temperatureinheiten, °C, °F, K, sind im UT8805E wählbar. 6) Testen Sie den Testpunkt und lesen Sie den angezeigten Wert ab. Hinweis: Wenn die Eingangsklemme bei der Temperaturmessung mit einem Thermoelement baumelt, wird ein Zufallswert angezeigt. - Seite 31 UT8805E Tisch-Digitalmultimeter dem eingestellten relativen Wert. Informationen zur Einstellung des relativen Wertes finden Sie unter 2.10 Mathematische Funktionen. 5) Messwertanzeige Die Aktualisierungsrate des Messwerts hängt von dem gemessenen Kapazitätswert ab. 6) Überprüfung der historischen Daten Der Benutzer kann die Verlaufsdaten anhand von Zahlen, Balkendiagrammen, Trenddiagrammen und Histogrammen überprüfen.
-
Seite 32: Relative Messparameter
UT8805E Tisch-Digitalmultimeter 2.4 Relative Messparameter Die relativen Messparameter des Multimeters sind werkseitig konfiguriert, so dass der Benutzer die Messungen direkt durchführen oder die Parameter nach Bedarf ändern kann. 2.4.1 DC Eingangsimpedanz Wählen Sie einen bestimmten Eingangsimpedanzwert für die DC-Spannungsmessung. Drücken Sie... -
Seite 33: Duale Anzeigefunktion
Stromausfall erhalten. 2.4.3 Duale Anzeigefunktion Die duale Anzeigefunktion kann den primären Messwert und den zusätzlichen Messwert gleichzeitig anzeigen. Drücken Sie die Taste , um die Dual-Display-Funktion einzuschalten. Der UT8805E unterstützt die folgende Dual-Display-Kombination: Zusätzliche Messung FREQ FREQ FREQ Zeitraum, ACV Primäre... - Seite 34 UT8805E Tisch-Digitalmultimeter Abbildung 2-31 Schnittstelle zur Einstellung der Hilfssystemfunktionen Menü Beschreibung Die Einstellung der Schnittstellen System Systeminformationen und Einstellungen Zeit Einstellung der Systemzeit Upgrade Firmware Upgrade Die Standardeinstellungen können für alle konfigurierbaren Standa Elemente wiederhergestellt werden, z.B. Funktion, rdeinst Ableserate,...
-
Seite 35: E/A-Konfiguration
UT8805E Tisch-Digitalmultimeter 2.5.1 E/A-Konfiguration Drücken Sie [I/O], um die Schnittstellenparameter einzustellen (siehe Abbildung 2-32). Abbildung 2-32 Schnittstelle I/O Einstellung LAN- Einstellung Der Fernbetrieb ist über die LAN-Schnittstelle möglich. Sie können die aktuelle IP-Adresse, die Subnetzmaske und das Gateway in den Netzwerkeinstellungen überprüfen oder einstellen. -
Seite 36: Systemeinstellungen
UT8805E Tisch-Digitalmultimeter RS-232C Einstellung Wenn Sie RS-232C Uart einstellen, vergewissern Sie sich, dass die Einstellungen für Baudrate, Parität und Stoppbit mit den Einstellungen des Computers übereinstimmen. Die Uart-Einstellung wird im nichtflüchtigen Speicher gespeichert. Schritte: 1) Drücken Sie die Taste [Uart], nachdem Sie das Menü zur Einstellung der Schnittstellen geöffnet... - Seite 37 UT8805E Tisch-Digitalmultimeter Abbildung 2-35 zu öffnen. Abbildung 2-35 Schnittstelle der Systemeinstellung Beschreibung des Menüs Systemeinstellungen Menü Funktion Beschreibung Lang Sprache der Menüeinstellung Piepser Piepser ein-/ausschalten Stellen Sie die Hintergrundbeleuchtung zwischen 10%, Licht 30%, 50%, 70%, 90% und 100% Format Das Ziffernformat im Menü...
-
Seite 38: Zeiteinstellung
UT8805E Tisch-Digitalmultimeter 2.5.3 Zeiteinstellu Drücken Sie [Zeit], um mit den Richtungstasten die Zeit von Jahr bis Minute einzustellen. Drücken Sie [Fertig], um zu speichern und das Menü zu verlassen. Der Zeitschaltkreis wird von der internen Batterie gespeist. 2.5.4 Firmware Upgrade Ein Upgrade der U-Disk-Firmware ist zulässig. -
Seite 39: Probenerfassung Einstellung
UT8805E Tisch-Digitalmultimeter 2.6 Probenerfassung Einstellung Die Abtastung ist der Prozess, bei dem das Signal in einer bestimmten Zeitspanne erfasst und digitalisiert wird. Zu den optionalen Trigger-Methoden gehören Auto-Trigger, Single-Trigger und externer Trigger. Drücken Sie die Taste , um die Oberfläche wie in Abbildung 2-37 zu öffnen. -
Seite 40: Externer Auslöser
UT8805E Tisch-Digitalmultimeter Schritte: 1) Drücken Sie die Taste und wählen Sie dann [Trg Src] → [Single], oderdrücken Sie dieTaste , um die Einzeltriggerfunktion direkt einzuschalten (Abbildung 2-38). Abbildung 2-38 Schnittstelle für Einzeltrigger einstellen 2) Wählen Sie [Verzögerung], um die Verzögerung auf den automatischen oder manuellen Modus einzustellen. -
Seite 41: Hilfe-System
UT8805E Tisch-Digitalmultimeter 2.7 Hilfe-System Der UT8805E verfügt über ein leistungsfähiges Hilfesystem, mit dem Sie während der Messung die benötigten Informationen abrufen können. Das eingebaute Hilfesystem bietet relevante Hilfe für die Tasten auf der Vorderseite, die Softkeys und die allgemeine Bedienung. -
Seite 42: Mathematische Funktionen
UT8805E Tisch-Digitalmultimeter 2.8 Mathematische Funktionen 5 Hauptfunktionen sind in der mathematischen Funktion enthalten: Statistik, Grenzwerte, dB, relative Funktion und dBm. Die verschiedenen mathematischen Funktionen erfüllen unterschiedliche Messanforderungen und sind für die Messung von Spannung, Strom, Widerstand, Kapazität, Frequenz/Zyklus und Temperatur geeignet. Die dB- und dBm-Operationen sind nur für die Spannungsmessung geeignet. -
Seite 43: Statistik Betrieb
UT8805E Tisch-Digitalmultimeter 2.8.1 Statistik Betrieb Mit der Statistikfunktion können Sie das Minimum, das Maximum, den Durchschnitt und die Standardabweichung der Messwerte bei der Messung von DC/AC-Spannung, DC/AC-Strom, Widerstand, Frequenz, Zyklus, Kapazität und Temperatur messen. Drücken Sie → [Stat] → [Ein], um die Oberfläche von Abbildung 2-42 aufzurufen. -
Seite 44: Betrieb Begrenzen
UT8805E Tisch-Digitalmultimeter 2.8.2 Betrieb begrenzen Der Grenzwertbetrieb kann das Überschreitungssignal auf der Grundlage des eingestellten oberen/unteren Grenzwerts anzeigen, der die Messungen von DC/AC-Spannung, DC/AC-Strom, Widerstand, Frequenz, Zyklus, Kapazität und Temperatur umfasst. Drücken Sie → [Limit] → [Ein], um die Oberfläche von Abbildung 2-43 aufzurufen. -
Seite 45: Die Dbm Operation
UT8805E Tisch-Digitalmultimeter 2.8.3 Die dBm Operation dBm ist eine Dezibel-Einheit, die den absoluten Wert der Leistung angibt und relativ zu 1mW ist. Die dBm-Operation dient dazu, die Leistung eines Referenzwiderstands durch die gemessene Spannung zu berechnen. Die dBm-Operation ist nur für AC/DC-Spannungsmessungen geeignet. - Seite 46 UT8805E Tisch-Digitalmultimeter Funktion Optionen Beschreibung Menü ein/aus Schalten Sie die dB-Funktion ein oder aus Widerstehen Kann über Richtungstasten im Bereich von 50Ω eingestellt werden ~ 8000Ω dB Rel Legen Sie den relativen Wert von dB fest Erledigt Aktuelle Einstellungen speichern und zum vorherigen Menü...
-
Seite 47: Die Relativ-Operation
UT8805E Tisch-Digitalmultimeter 2.8.5 Die Relativ-Operation Die relative Operation wird für die relative Messung verwendet. Der Messwert ist die Differenz zwischen dem Messwert und dem eingestellten Wert. Drücken Sie → [Relativ] → [Ein], um die Oberfläche von Abbildung 2-46 aufzurufen. Abbildung 2-46 Schnittstelle der relativen Bedienung Menü... -
Seite 48: Nummer
UT8805E Tisch-Digitalmultimeter 2.9 Format anzeigen 3 Arten von Anzeigeformaten werden vom UT8805E unterstützt. Der Benutzer kann die gemessenen Daten anhand von Zahlen, Balkendiagrammen, Trenddiagrammen und Histogrammen überprüfen. 2.9.1 Nummer Drücken Sie , um das Menü der Anzeigefunktionen aufzurufen, und drücken Sie [Anzeige], um die nachstehende Schnittstelle aufzurufen. -
Seite 49: Trend Chart
UT8805E Tisch-Digitalmultimeter 2.9.3 Trend Chart Schritte: 1) Wählen Sie [Trend], um das Trenddiagramm-Anzeigeformat zu aktivieren. Abbildung 2-49 Anzeigeformat der Trendgrafik Menü der Funktion zur Anzeige des Trenddiagramms Menü Funktion Beschreibung Trend anzeigen Das aktuelle Anzeigeformat ist Trend Chart Vertikale Skala Wählen Sie die Einstellungsmethode für die vertikale... - Seite 50 UT8805E Tisch-Digitalmultimeter Abbildung 2-51 Histogramm-Anzeigeformat Menü der Histogramm-Anzeigefunktion Menü Funktion Beschreibung Histo anzeigen Das aktuelle Anzeigeformat ist Histogramm Einmal Vertikale Skala einmal automatisch einstellen automatisch skalieren Einstellung Histogramm manuell einstellen Klar Löschen Sie den aktuellen Messwert und starten Sie die...
-
Seite 51: Aktivierter Auslöser
Liste löschen Alle Verlaufsdaten der Liste löschen 2.9.9 Speicherverwaltung Der im UT8805E integrierte 1GB Nand-Flash-Speicher und die externe U-Disk können zum Speichern und Lesen von Daten verwendet werden. Speicherort, Name und Format der Dateien sind im Menü Speicherverwaltung konfigurierbar. Drücken Sie die Taste →... -
Seite 52: Kapitel 3 Praktische Fälle
Wählen Sie den Speicherort mit den Richtungstasten Wählen Sie den Dateityp aus. .CFG ist eine Konfigurationsdatei und .CSV eine Datendatei. Lesen Sie Lesen der .CFG-Datei zur Konfiguration von UT8805E Speichern Sie Speichern in ausgewähltem Typ und Eingabe der Dateinamen mit Richtungstasten Löschen Sie... -
Seite 53: Eliminierung Des Impedanzfehlers Der Messleitungen
UT8805E Tisch-Digitalmultimeter 3.2 Eliminierung des Impedanzfehlers der Messleitungen Bei der Messung niedriger Widerstände wird ein relativer Betrieb empfohlen, der den Impedanzfehler der Messleitung eliminieren kann. Schritte: Drücken Sie die Taste , um die 2-Draht-Widerstandsmessung zu wählen. Verbinden Sie die Enden der Messleitung mit dem Multimeter. Verbinden Sie die rote Messleitung mit dem Anschluss Input-HI und die schwarze mit dem Anschluss Input-LO. -
Seite 54: Db Messung
UT8805E Tisch-Digitalmultimeter 3.4 dB Messung Der dB-Wert ist eine gebräuchliche Maßeinheit in den Bereichen Elektronik, Funk, Mechanik, Stoßschwingung, mechanische Leistung Akustik. Leistungsunterschied zwischen Schaltkreisen (dB-Wert) kann mit den folgenden Schritten gemessen werden: Methode 1 Messen Sie dBm1 & dBm2 von zwei Schaltkreisen als 3.3 dBm Messung gezeigt, dB=dBm1-dBm2 Methode 2 Drücken Sie die Taste... -
Seite 55: Messung Halten
Das Thermoelement ist ein gängiger Temperatursensor. Für die Messung von Thermoelementen sind der Typ, die Spannung und die Kaltstellentemperatur des Thermoelementes erforderlich. Mit dem eingebauten Temperatursensor ist der UT8805E in der Lage, die Temperatur (Kaltstellentemperatur) in der Nähe der Klemme HI und der Klemme LO zu messen. -
Seite 56: Kapitel 4 Leitfaden Zur Messung
Bei der Echteffektivwert-Antwort der Wechselstrommessung ist die durchschnittliche Heizleistung des Widerstands in einer Periode proportional zum Quadrat des Effektivwerts der Spannung am Widerstand, was nichts mit der Wellenform zu tun hat. Das UT8805E kann den echten Effektivwert einer Spannungs- oder Stromwellenform genau messen, wenn deren Energie außerhalb der effektiven Bandbreite des Multimeters ignoriert werden kann. -
Seite 57: Scheitelfaktor-Fehler (Nicht-Sinusförmiger Eingang)
UT8805E Tisch-Digitalmultimeter Sinuswelle Dreieckige Welle Rechte ckige Welle Asymmetrische Wellenformen enthalten eine Gleichstromkomponente (z. B. eine Impulsfolge), die durch die AC-Kopplung der True-RMS-Messungen herausgefiltert wird. Die Echteffektivwertmessung mit AC-Kopplung ist ideal für die Messung kleiner AC-Signale mit DC- Offset, wie z.B. die AC-Welligkeit im DC-Netzteilausgang. Es gibt jedoch Fälle, in denen der AC+DC- Effektivwert gemessen werden muss. -
Seite 58: Lastfehler (Wechselspannung)
Messwert) = 0,85% vom Messwert + 0,08% vom Bereich Lastfehler (AC Spannung) Bei der Wechselspannungsmessung beträgt die Eingangsimpedanz des UT8805E 1MΩ, und der Widerstand ist parallel zu 100PF Kondensatoren geschaltet. Die Messleitung des Multimeters bringt auch eine gewisse Kapazität und Last mit sich. Tabelle 4-2 zeigt den ungefähren Eingangswiderstand des Multimeters bei verschiedenen Frequenzen. -
Seite 59: Kapitel 5 Störungsbeseitigung
Prüfen Sie, ob die Kapazität der U-Disk zu groß ist. Es wird empfohlen, eine U-Disk mit weniger als 4 GB zu verwenden. Legen Sie nach dem Neustart des Geräts die U-Disk zur Überprüfung ein. Wenden Sie sich bitte an UNI-T, wenn das Problem nicht gelöst werden kann. -
Seite 60: Kapitel 6 Anhang
UT8805E Tisch-Digitalmultimeter Kapitel 6 Anhang Anhang A: Zubehör des UT8805E Ein Stromversorgungskabel für das jeweilige Land Ein Paar Messleitungen Ein USB-Datenkabel Ein DB9-Kabel Eine Kurzanleitung Eine Backup-Sicherung EINE CD Hinweis: Die Länge des USB-Datenkabels und des Netzwerkkabels des Produkts sollte weniger als 3 m betragen, da sonst die Leistung beeinträchtigt werden kann. - Seite 61 UT8805E Tisch-Digitalmultimeter...
