1 Volumen de suministro

• 1 placa final con junta y tornillos de fijación según pedido
• 1 manual de instrucciones de montaje
2 Identificación del producto
Tenga en cuenta los datos sobre el producto que figuran en el propio producto y
en el embalaje.
3 Sustitución de la placa final
Este producto es un componente. Para desmontarlo y montarlo debe tener en
cuenta las indicaciones que figuren en la documentación del sistema de válvulas.
¡Peligro de lesiones por montaje con presión o tensión!
El montaje con presencia de tensión eléctrica o presión puede provocar lesio-
nes o dañar el producto y otros componentes de la instalación. Peligro de lesio-
nes por descarga eléctrica o caída de presión repentina.
1. Desconecte la presión y la tensión de la parte de la instalación que corres-
ponda antes de ejecutar las tareas siguientes:
- Desmontar/montar el producto
- Enchufar o desenchufar conectores
- Montar/desmontar el sistema
2. Disponga medios de bloqueo para impedir que la instalación se pueda co-
nectar.
¡Daño de los contactos de las válvulas!
Si se extrae la placa de circuito (2) del bloque VS, se aflojan los contactos eléc-
tricos de las válvulas del VS. Dichos contactos resultan dañados al volver a in-
troducir la placa de circuito (2).
1. Al desmontar y montar la conexión D-Sub, asegúrese de que no se extrae la
placa de circuito (2) del bloque VS.
2. Si se ha extraído de forma inadvertida, no debe en ningún caso introducirla
en el bloque VS.
- Desmonte todas las válvulas del VS de sus placas base.
- A continuación, coloque la placa de circuito en el bloque VS.
- Finalmente, vuelva a montar todas las válvulas en las placas base.
AVENTICS™ AV | R412018510-BAL-001-AE | Español
ATENCIÓN
NOTA

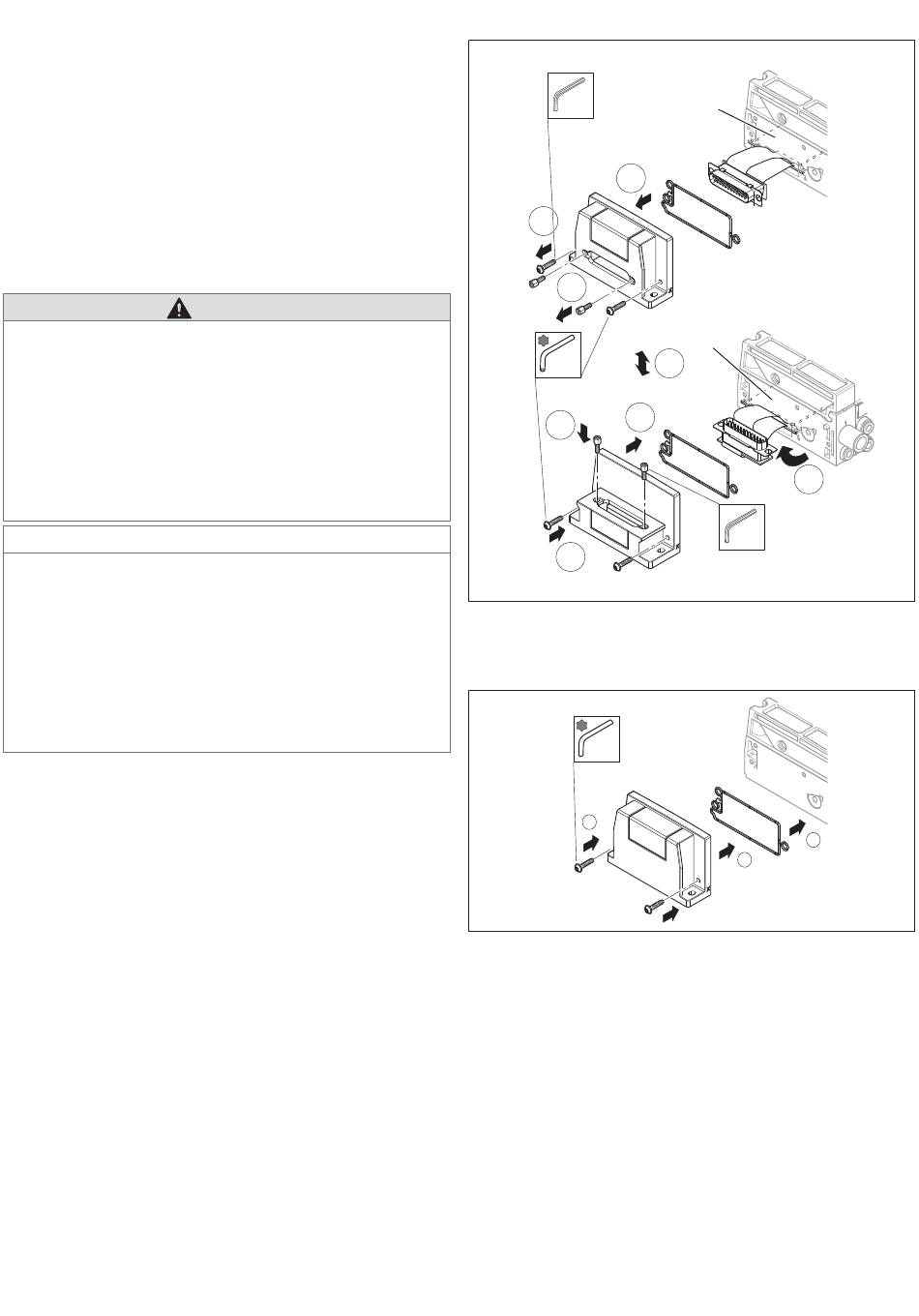

Sustitución de placa final con conexión D-Sub
SW4,5
±0,1
M = 0,5 Nm
D
3
2
1
±0,1
M = 0,95 Nm
D
6
7
8
Fig. 1: Sustitución de placa final con conexión D-Sub
2 Placa de circuitos
Montaje de la placa final para AV03-SW
±0,1
M = 0,95
D
1
Fig. 2: Montaje de la placa final para AV03-SW
4 Eliminación de residuos
Tenga en cuenta las disposiciones vigentes en el país de utilización en materia de
eliminación de residuos.
5 Datos técnicos
Encontrará más datos técnicos en la página del producto en Emerson Store.
2
2
4
5
SW4,5
±0,1
M = 0,5 Nm
D
Nm
3
2
6
