Seite 1

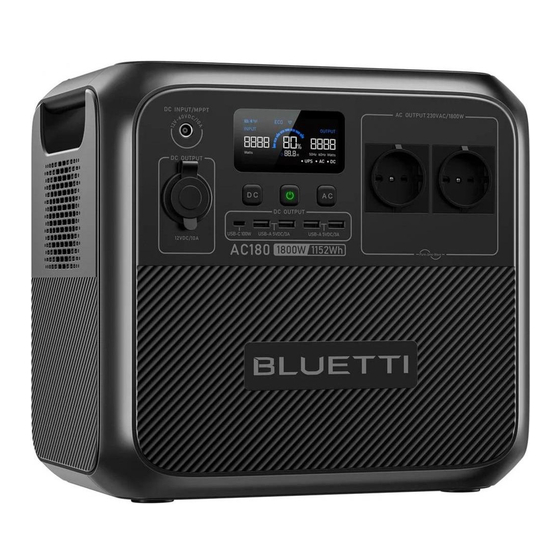

AC180 Portable Power Station User Manual Please read this manual carefully before use and keep it for future reference.
Seite 3
Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.
The Safety Requirements provided herein are for illustrative purposes that include but are not limited to those listed in this manual. Actual operation shall comply with all applicable safety standards. If you have any questions, feel free to contact BLUETTI support or your local BLUETTI dealers. 1.1. General Safety •...
Seite 6
Do not move the unit during operation as the vibrations and shocks associated with movement may cause damage to the internal hardware. • In case of malfunction, turn off the unit immediately and contact BLUETTI support or your local BLUETTI dealers if this manual cannot adequately explain the malfunction to you.
It is recommended to charge the unit via an AC source. If charging via solar energy, ensure that your solar system provides an output of more than 100W. BLUETTI shall not be liable for any equipment damage caused by the violation of above instructions.
2. What’s In The Box Standard Packaging Item Picture Qty. Portable Power Station AC Charging Cable (16AWG, 1800mm) Car Charging Cable (16AWG, 720mm) Solar Charging Cable (16AWG, 1500mm) User Manual Warranty Card Quality Certificate JUST POWER ON...
Seite 9
Optional (Available on official BLUETTI website) Item Picture TYPE-C Cable (5A/100W, 2m) Cigarette Lighter to 5521 Cable (For 12V devices with 5521 port, such as routers, cameras, etc.) Cigarette Lighter to Clamp Cable (Charging lead-acid battery via the cigarette lighter port)
Bluetooth speaker, just to name a few. As for recharging, AC180 takes up to 1440W AC input and 500W DC input, so you’re able to fully charge it in a few hours. It also supports BLUETTI app control - with the Bluetooth connectivity, you can monitor everything that's happening inside and optimize your power usage to your preference.
3.2 Specifications Model AC180-JP AC180-US AC180-CN AC180-EU AC180-AU General Battery Capacity 1152Wh Cell Type LiFePO4 Net Weight About 16kg/35.27lbs Dimensions (L*W*H) 340mmx247mmx317mm/13.39in×9.72in×12.48in Charging Temperature C~40 C/32°F~104°F -20°C~40°C (30°C~40°C: @1500W Max.) Discharging Temperature -4°F~104°F (86°F~104°F: @1500W Max.) Storage Temperature C~40 C/-4°F~104°F Working Humidity 10%~90%...
BLUETTI AC180 has PWR button, AC power button and DC power button. 4.1.1. Power ON/OFF • Press the PWR button to start the AC180. When AC180 is on, press this button to turn on/off the LCD screen. Press and hold the button for more than 2 seconds to turn off the AC180.
Seite 13
Grid Enhancement mode: By default, the Grid Enhancement mode is disabled. Please turn it on directly in the BLUETTI app. This mode ensures that the AC180 has a stable and continuous AC input, as it allows AC180 to adapt to voltage fluctuations and waveform distortion of an AC source.
4.2. LCD Screen ① ⑧ ⑮ Remaining time indicator DC Input Input power ② ⑨ ⑯ Power Lifting mode Bluetooth Battery capacity ③ ⑩ ⑰ AC indicator Wireless charging Output power ④ ⑪ ⑱ DC indicator AC frequency ⑤ ⑫ ⑲...
Turbo and silent modes can be enabled in BLUETTI app. BLUETTI’s AC charging mode guide is as follows: 1) Turbo charging comes in handy when you need AC180 to be replenished in short time. 2) Standard charging is more friendly to AC180’s battery.
4.4.1.AC Output AC180 has 4 AC output ports (2 ports for EU version), providing a total of up to 1800W AC power. It also can handle a surge of 2700W. 4.4.2.DC Output •...
2) Load power and operation time are measured in watts and hours. 3) DoD refers to depth of discharge. AC180 works at 90% DoD for longer battery life. η is the conversion efficiency of the inverter, which is larger than 85% for AC180.
Charging for more details. When should I use the Grid Enhancement mode? This mode is handy when charging the AC180 via an unstable AC source, such as an unreliable grid or generator. E.g. If you change the generator's output while charging the AC180, the voltage dip will also cause the charge to fail.
-20 C~40 Ensure the PV input voltage is in PV Input overvoltage E033 the range of 12V~60VDC. Others Contact BLUETTI technical support. 5.3 Abbreviations • MPPT: Maximum Power Point Tracking • SoC: State of Charge • UPS: Uninterruptible Power Supply •...
Seite 20
For more information, please visit: @ BLUETTI Support @ BLUETTI Official @ bluetti.inc @bluetti_official @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com After-sales address in EU: Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD Company: POWEROAK GmbH Address: Lise-Meitner-Str.
Seite 21
AC180 Tragbare Powerstation Benutzerhandbuch Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Seite 23
BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Österreich...
Die in diesem Handbuch aufgeführten Sicherheitsanforderungen dienen der Veran- schaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler. 1.1. Allgemeine Sicherheit •...
Seite 26
• Wenn das Gehäuse des Geräts beim Transport oder im Betrieb bricht, nehmen Sie es nicht in Gebrauch. Wenden Sie sich an den BLUETTI Support oder an Ihren BLUETTI Händler. • Verwenden Sie einen Trockenlöscher, wenn das Gerät Brand gerät.
Es wird empfohlen, das Gerät an einer Wechselstromquelle zu laden. Beim Laden mit Solarenergie ist darauf zu achten, dass die Solaranlage mehr als 100 W Leistung liefert. BLUETTI haftet nicht für Geräteschäden, die durch die Missachtung der vorgenannten Hinweise verursacht werden.
2. Lieferumfang Standardpaket Position Bild Anz. Tragbare Powerstation AC-Ladekabel (16 AWG, 1800 mm) Autoladekabel (16 AWG, 720 mm) Solarladekabel (16 AWG, 1500 mm) Benutzerhandbuch Garantiekarte Qualitätsbescheinigung JUST POWER ON...
Seite 29
Optional (auf der offiziellen BLUETTI Website verfügbar) Position Bild TYP-C-Kabel (5 A/100 W, 2 m) Kabel Zigarettenanzünder an 5521 (für 12-V-Geräte mit 5521-Anschluss, z. B. Router, Kameras etc.) Kabel Zigarettenanzünder an Klemme (zum Laden der Bleibatterie über die Zigarettenanzünderbuchse) Bleibatterie-Ladekabel...
über eine 12 V/10 A-Zigarettenanzünderbuchse für Ihre Fahrzeuggeräte und ein Ladepad für das kabellose Laden kompatibler Elektronikgeräte (Mobiltelefone, Kopfhörer, Bluetooth-Lautsprecher etc.). Die AC180 verträgt Ladeströme von bis zu 1440 W AC bzw. 500 W DC, sodass sie sich innerhalb weniger Stunden vollständig aufladen lässt.
3.2 Technische Daten Modell AC180-JP AC180-US AC180-CN AC180-EU AC180-AU Allgemein Batteriekapazität 1152 Wh Zellentyp LiFePO4 Nettogewicht ca. 16kg/35.27lbs Abmessungen (LxBxH) 340mmx247mmx317mm/13.39in×9.72in×12.48in Ladetemperatur C bis 40 C/32°F bis 104°F -20 bis 40 °C(30-40 °C bei 1500 W Max.) Entladetemperatur -4°F bis 104°F (86°F-104°F bei 1500W Max.) Aufbewahrungstemperatur -20 bis 40 °C/-4°F bis 104°F...
Zum Starten der AC180 drücken Sie Ein-/Ausschalttaste (PWR). Bei eingeschaltetem Gerät können Sie mit dieser Taste den LCD-Bildschirm ein- und ausschalten. Zum Ausschalten der AC180 halten Sie die Taste mehr als zwei Sekunden lang gedrückt. • Zum Ein- bzw. Ausschalten des Gleichstromausgangs (Zigarettenanzünder, USB, kabelloses Laden) drücken Sie die DC-Taste.
Seite 33
„Grid Enhancement“-Modus: Der „Grid Enhancement“-Modus zur Verbesserung der Netzstromqualität ist per Voreinstellung deaktiviert. Schalten Sie ihn direkt in der BLUETTI App ein. Dieser Modus sorgt dafür, dass die AC180 stabil und gleichmäßig mit Wechselstrom versorgt wird, da er sie in die Lage versetzt, sich an Span- nungsschwankungen und Schwingungsformverzerrungen einer Wechselstromquelle anzupassen.
Die Voreinstellung lautet „Standard“. Die Modi „Turbo“ und „Silent“ können in der BLUETTI App aktiviert werden. BLUETTI empfiehlt folgende Modi für das Laden von Wechselstrom: 1)Das Schnellladen („Turbo“) ist vor allem dann praktisch, wenn die AC180 innerhalb kurzer Zeit wieder aufgeladen werden muss.
4.3.4. Laden per Generator Schließen Sie die AC180 mit dem AC-Ladekabel an einen Generator an. 4.4 Entladen Die Betriebszeit der AC180 hängt von vielen Faktoren ab, z. B. von der Umgebungstemperatur, der Entladestromstärke, der Batteriekapazität, der Höhenlage und der Beschaffenheit der Last.
1)Der Eigenverbrauch der AC180 beträgt etwa 15 W. 2)Nutzleistung und Betriebszeit werden in Watt bzw. Stunden gemessen. 3)DoD (Depth of Discharge) steht für die Entladungstiefe. Die AC180 arbeitet mit 90 % Entladungstiefe, damit die Batterie länger hält. η bezeichnet den Umwandlungswirkungsgrad des Wechselrichters, der bei der AC180 mehr als 85 % beträgt.
Der ECO-Modus hilft beim Stromsparen und lässt sich am Bildschirm ein- oder ausschalten. Im ECO-Modus schaltet sich der AC-/DC-Ausgang automatisch ab, wenn eine Zeit lang wenig oder gar keine Last an der AC180 anliegt. Sie können die Leistungsschwelle für den AC-Ausgang und den DC-Ausgang für einen Zeitraum von ein, zwei, drei oder vier Stunden auf 15 bis 30 W bzw.
Darauf achten, dass die E033 Überspannung PV-Eingang PV-Eingangsspannung im Bereich von 12 bis 60 VDC liegt. Technischen Kundendienst von Sonstige BLUETTI kontaktieren. 5.3 Abkürzungen • MPPT: Maximum Power Point Tracking • SoC: Ladezustand (State of Charge) • USV: Unterbrechungsfreie Stromversorgung •...
