Bluetti AC500 Handbuch

Sicherheitshinweise

Allgemeine Sicherheit

BLUETTI Produkte werden entwickelt, um sicher und zuverlässig zu sein. Bitte lesen Sie diese Anleitung für wichtige Sicherheitshinweise zu Ihrem Gerät. Die Anleitung soll Ihnen helfen, das Gerät bequemer und produktiver zu nutzen. Die Nichtbeachtung dieser Richtlinien für die ordnungsgemäße Einrichtung, Verwendung und Pflege Ihres Geräts kann zu Schäden an diesem Gerät und zu Verletzungen Ihrer selbst oder anderer führen.

[BEWAHREN SIE DIESE ANLEITUNGEN AUF!]

• Betreiben oder lagern Sie das Gerät immer innerhalb des angegebenen Temperaturbereichs.
• Setzen Sie das Gerät NICHT Feuer, Flüssigkeiten, Schweiß, Schmutz oder anderen Verunreinigungen aus, da dies eine Explosion oder andere Sicherheitsrisiken verursachen kann.
• Stellen Sie das Gerät NICHT auf eine instabile oder geneigte Oberfläche.
• Stellen Sie sicher, dass der Ort, an dem Sie das Gerät verwenden, gut belüftet und geräumig ist.
• Von Kindern und Haustieren fernhalten.
• Ignorieren Sie NICHT die Warnschilder auf Komponenten oder Produkten von Herstellern.
• Das Gerät NICHT zerlegen, schneiden, zerdrücken, durchstechen oder anderweitig beschädigen.
• Führen Sie KEINE Fremdkörper in den Lüfter, die Lüftungsschlitze, Anschlüsse oder andere Öffnungen ein.
• Verwenden Sie NIEMALS eine beschädigte Batterie oder Komponente. Unsachgemäße Verwendung oder Missbrauch beschädigter Batterien kann zu Schäden an Ihrem Gerät oder zu Verletzungen Ihrer selbst durch Austreten von Batterieflüssigkeit, Feuer, Überhitzung oder Explosion führen.
• Verwenden Sie NUR zugelassene Batterien und Zubehör. Unsachgemäße Verwendung oder die Verwendung nicht zugelassener oder inkompatibler Batterien oder Komponenten kann zu Brandgefahr, Explosion oder anderen Gefahren führen und jegliche Zulassung oder Garantie ungültig machen.
• Schalten Sie das Gerät bei Fehlfunktion SOFORT aus.
• Verwenden Sie im Brandfall einen Trockenpulver-Feuerlöscher.
•
  Versuchen Sie NICHT, die interne Batterie oder andere Komponenten des Geräts durch andere als qualifiziertes Personal zu modifizieren oder zu ersetzen. Bringen Sie es bei Bedarf zu einem autorisierten Servicecenter, da ein falscher Zusammenbau zu Brand- oder Stromschlaggefahr führen kann.

Wartung

• Wenn das Gerät längere Zeit nicht verwendet wird, schalten Sie es aus und ziehen Sie das AC-Ladekabel aus der Steckdose.
• Laden Sie das Gerät alle 6 Monate für die Langzeitlagerung auf 50-70 % SOC auf.
• Reinigen Sie das Gerät vorsichtig und sorgfältig mit einem trockenen Tuch.

Handhabung und Lagerung

• Verwenden Sie bei Bedarf mechanische Hilfsmittel (z.B. Rollwagen und höhenverstellbare Werkbänke).
• Stapeln Sie NICHTS auf dem Gerät, weder bei der Lagerung noch während des Betriebs.
• Empfohlene Lagertemperatur: -13-104°F/-25-40°C.

Lieferumfang

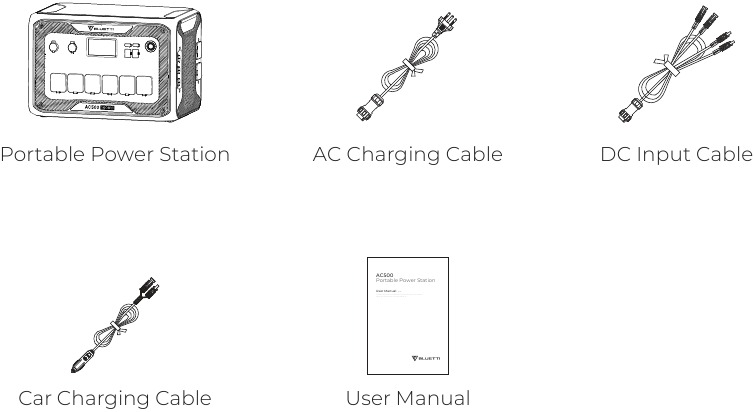

Standardverpackung

* Das unten aufgeführte Zubehör ist nicht im Standardpaket enthalten und kann separat unter https://www.bluettipower.eu/.

*AC-Ladekabel: 59in/150cm.
DC-Eingangskabel: 59in/150cm. Aviation-MC4.
Auto-Ladekabel: 19.7in/50cm. Zigarettenanzünder-Anschluss-MC4.
30A Wohnmobilkabel: Aviation-XT60, 31.5in/80cm; XT60-SPC45, 19.7in/50cm.
Blei-Säure-Batterie-Ladekabel: 19.7in/50cm. Clamp-MC4.
D300S PV-Spannungsreduzierungsmodul: 65in/165cm (Ausgangskabel).
Zigarettenanzünder-F auf DC5521 Kabel (24V): 28.3in/72cm.
32A Luftfahrtstecker: Wird verwendet, um 5000W AC-Ausgang zu erhalten. Weitere Informationen finden Sie in der AC500 32A Luftfahrtstecker-Anleitung.

Hinweis: Alle Maße dienen nur als Referenz.
Packungsdetails können ohne vorherige Ankündigung geändert werden.

Produktübersicht

Diagramm

1. 24V Zigarettenanzünder-Anschluss
2. 12V/30A Wohnmobil-Anschluss
3. LCD-Bildschirm
4. USB-C PD3.0
5. 18W USB-A Anschluss
6. USB-A Anschluss
7. AC-Ausgang
8. Kabellose Ladefläche
9. Ein-/Aus-Taste
10. Batterieerweiterungsanschluss
11. AC-Eingang
12. DC1/DC2 Eingang
13. Kommunikationsanschluss

Spezifikationen

Hinweis: Wenn nur eine B300S vorhanden ist, erreicht die Kombination eine maximale Ausgangsleistung von 4500W. Beim Anschluss der B300S mit T500 Adapter oder der AC500 an das Stromnetz kann sich die B300S selbst erwärmen und auch bei -4°F/-20°C geladen werden.

Bedienung

Ein-/Ausschalten

Starten und Herunterfahren: Halten Sie die Ein-/Aus-Taste am AC500 oder B300S gedrückt, um das Gerät ein- oder auszuschalten.

AC/DC-Ausgang: Tippen Sie auf dem Bildschirm auf 'AC ON/OFF' (AC EIN/AUS) oder 'DC ON/OFF' (DC EIN/AUS), um den AC/DC-Ausgang zu aktivieren/deaktivieren.

Hinweis: Schalten Sie die Gleichstromversorgung ein, um das kabellose Laden zu ermöglichen.
Bei Verbindung mit dem Netz oder PV schaltet sich das Gerät automatisch ein.
Das Gerät schaltet sich nach 4 Stunden automatisch aus:

1. Kein Ein- und Ausgang
2. AC- und DC-Ausgang ausgeschaltet

LCD-Bildschirm

Startseite
Dieser Bereich zeigt den Lade-/Entladezustand an und führt zu detaillierten Produktinformationen.

1. PV-Eingang
2. Batteriekapazität
3. Datum/Uhrzeit
4. DC-Last
5. DC ON/OFF (DC EIN/AUS)
6. AC ON/OFF (AC EIN/AUS)
7. Netzeingang
8. AC-Last

Einstellungen
Dieser Bereich bietet allgemeine Einstellungsmöglichkeiten, darunter Sprache, AC/DC-Ausgang und -Eingang, ECO-Modus¹, Maschinentyp, Systemdatum/-uhrzeit usw.

Hinweis: Überprüfen Sie alle Einstellungen vor der ersten Verwendung.
AC-Frequenz und -Spannung können nur angepasst werden, nachdem der AC-Ausgang ausgeschaltet wurde.
Spannungs- und Frequenzreferenz: EU/UK: 230V/50Hz AU: 240V/50Hz

¹ In diesem Modus schaltet sich der AC-Ausgang nach 4 Stunden bei geringer Last (≤30W) oder ohne Last automatisch ab, um Energie zu sparen.

Daten
Dieser Bereich bietet alle grundlegenden Informationen, einschließlich Produkt, Wechselrichter und Ladegerät, Batterie und Alarmhistorie.

Hinweis: 'Input & Output' (Eingang **SIGN Ausgang) zeigt den Eingangs- und Ausgangsstatus dieses Geräts anSIGN**
'Battery Information' (Batterieinformationen) zeigt den Verbindungsstatus der Batterie(n) an; 'Alarm History' (Alarmhistorie) zeichnet alle generierten Alarme auf, die manuell gelöscht werden können.
In diesem Modus schaltet sich der AC-Ausgang nach 4 Stunden bei geringer Last (≤30W) oder ohne Last automatisch ab, um Energie zu sparen.

Laden

AC-Laden

1. Berücksichtigen Sie die Spezifikationen des Versorgungsnetzes, der AC-Steckdose und des Ladekabels, bevor Sie den Max. Grid Input Current (maximalen Netzeingangsstrom) einstellen.
   Hinweis: Der Max. Grid Input Current (maximale Netzeingangsstrom) ist standardmäßig auf 10A eingestellt und funktioniert nur, wenn AC500 an das Netz angeschlossen ist.
   Kontaktieren Sie den BLUETTI Kundenservice für das Passwort.

2. Schließen Sie den AC500 über das AC-Ladekabel an die Steckdose an.


Generatorenladung

Schließen Sie den AC500 über das Ladekabel* an den Generator an.

* Separat erhältlich.

Hinweis: BLUETTI empfiehlt einen Inverter-Generator, der mindestens 5000W reine Sinuswellen-Wechselstromleistung liefert.
Spannungs- und Frequenzgrenze: EU/UK: 195.5-253VAC/47-53Hz AU: 204-264VAC/47-53Hz

PV-Laden

AC500 unterstützt dualen PV-Eingang mit dem DC-Eingangskabel. Schließen Sie die Solarmodule (in Reihe oder parallel) an den AC500 an und ÜBERPRÜFEN SIE die PV-Verbindung auf dem LCD-Bildschirm.

Hinweis: Bitte stellen Sie sicher, dass Ihre Solarmodule an jedem Eingang den folgenden Spezifikationen entsprechen:
OCV²: 12-150V
Vmp³: 12-150V
Leistung: 1500W Max.

² OCV: Leerlaufspannung, auch Voc genannt. Die maximale Spannung, die das Solarmodul ohne Last erzeugen kann.
³ Vmp: Spannung bei maximaler Leistung. Die Spannung, die verfügbar ist, wenn das Modul seine Spitzenleistung erbringt.

Z.B. Schließen Sie drei BLUETTI PV350 Solarmodule in Reihe an DC1 oder DC2 an.
BLUETTI PV350: Voc=46.5V Vmp=37.5V Strom=9.2A Max.
Gesamt: Voc=46.5×3=139.5V Vmp=37.5×3=112.5V Strom=9.2A Max.

Das Dachpanel kann den AC500 ebenfalls laden. Wenn die OCV des Panels im Bereich von 150-550V liegt, verwenden Sie bitte das D300S, um die Spannung zu senken. Details finden Sie im Benutzerhandbuch des D300S PV-Spannungs-Step-Down-Moduls.

Aufladen im Auto

Schließen Sie den AC500 über das DC-Eingangskabel und das Autoladekabel an den Zigarettenanzünderanschluss des Fahrzeugs an.

Hinweis: Stellen Sie 'Others' (Andere) als DC1/DC2-Eingangsquelle ein, um das Aufladen im Auto zu ermöglichen. Der Max. Eingangsgegensstrom beträgt 8.2A.

Bleibatterie-Laden

Schließen Sie den AC500 über das DC-Eingangskabel und das Bleibatterie-Ladekabel an die Bleibatterie an.⁴

⁴ Das Bleibatterie-Ladekabel dient NUR zum Laden des AC500.

Hinweis: Stellen Sie 'Others' (Andere) als DC1/DC2-Eingangsquelle ein, um das Laden der Bleibatterie zu ermöglichen. Klemmen Sie den Pluspol (rot) an den Pluspol der Batterie und den Minuspol (schwarz) an den anderen an.
Der Max. Eingangsgegensstrom beträgt 8.2A.

Doppeltes Laden

Stellen Sie 'PV' (PV) als DC1/DC2-Eingangsquelle ein, um AC/Generator + PV-Laden zu ermöglichen.
Stellen Sie 'Others' (Andere) als DC1/DC2-Eingangsquelle ein, um AC/Generator + Adapter-/Auto-/Bleibatterie-Laden zu ermöglichen.
Aktivieren Sie 'PV Parallel Enable' (PV-Parallel-Aktivierung), um übermäßiges PV-Laden (>1500W,

Entladen

6144Wh* × DoD × η ÷ (Lastleistung) = Entladezeit (geschätzt)
*Nehmen Sie das AC500+2*B300S-Gerät als Beispiel.

Hinweis: DoD bezieht sich auf die Entladetiefe, η ist der lokale Wechselrichterwirkungsgrad.
DoD=95%, η=90%.
DoD kann je nach Umgebungstemperatur und Entladungsrate variieren.
Lastleistung und Ladezeit werden in Watt und Stunde gemessen.

Kapazitätserweiterung

Der AC500 unterstützt bis zu 6 Erweiterungsbatterien für eine Gesamtkapazität von 18.432Wh.

Schließen Sie den AC500 über das P150D-Batterieerweiterungskabel an den B300S an oder über das P150D-zu-P090D-Kabel an den B300. Weitere Details finden Sie im Benutzerhandbuch des B300S oder B300.

Hinweis: Wenn nur ein B300S angeschlossen ist, liefert das Gerät eine maximale Ausgangsleistung von 4500W. Um eine Ausgangsleistung von 5000W zu erhalten, schließen Sie bitte mindestens eine Erweiterungsbatterie an jeden Erweiterungsport an.

USV

Schließen Sie das AC500 + B300S-Gerät an eine Standardsteckdose an oder verbinden Sie es mit dem Netz. Bei einem Netzausfall springt das Gerät ein und versorgt die angeschlossenen Geräte mit Strom. Eine Online-USV versorgt die Last über eine Gleichrichter- und Wechselrichterkombination mit Strom aus dem Netz, unabhängig davon, ob Netzstrom vorhanden ist oder ein Stromausfall vorliegt. Eine Offline-USV versorgt die Last direkt mit Strom aus dem Netz, wenn Netzstrom verfügbar ist, und liefert bei einem Stromausfall Strom an die Last über die Notbatterie.

* Die netzgekoppelte USV sollte von einem qualifizierten Elektriker installiert werden. Bitte kontaktieren Sie den BLUETTI Kundenservice für Details.

Der AC500 verfügt über 4 USV-Modi: Standard, Zeitgesteuerte Steuerung, PV-Priorität und Kundenspezifische USV, und die BLUETTI USV-Modus-Anleitung lautet wie folgt:

1. Der Standard-USV-Modus ist gut geeignet für Regionen mit instabiler Netzstromversorgung.
2. Der Zeitgesteuerte USV-Modus spart Ihre Stromkosten, indem Sie die Lade- und Entladezeiten einstellen.
3. Der PV-Prioritäts-USV-Modus ist besser geeignet für Regionen mit viel Sonnenschein das ganze Jahr über.
4. Der Kundenspezifische USV-Modus ermöglicht es Ihnen, Ihr Stromversorgungssystem zu gestalten.

Bitte beachten Sie BLUETTI Support auf YouTube für detaillierte Anweisungen.

BLUETTI APP

Laden Sie die App aus dem App Store oder Google Play herunter und befolgen Sie die BLUETTI APP ANLEITUNGEN, um das AC500 + B300S-Gerät besser zu steuern und zu überwachen.

Power-Lifting-Modus

Dieser Modus kann in der BLUETTI App aktiviert werden. In diesem Modus kann das Gerät hochohmige rein ohmsche Lasten⁵ (≤6000W) versorgen, während die Nennleistung 5000W bleibt.

Hinweis: Stellen Sie sicher, dass das Gerät vom Netz getrennt ist und der B300S nicht überlastet wird. Der AC500 erkennt den Widerstand der Geräte und passt die Ausgangsspannung automatisch an. Der Modus fällt aus, wenn der AC500 unter 70% seiner Nennspannung fällt.

⁵ Beinhaltet Heizungen, Bügeleisen oder andere Geräte, die nur aus Heizelementen bestehen.

Häufig gestellte Fragen

Kann ich Solarmodule von Drittanbietern verwenden, um dieses Produkt aufzuladen?
Ja, das können Sie. Solange die Spezifikationen der Solarmodule am DC1- oder DC2-Eingang im folgenden Bereich liegen:
OCV&Vmp: 12-150V
Input Power: 1500W Max.
Mit dem gleichen Stromanschluss (MC4)

Warum lässt sich das Gerät nicht aufladen, wenn die Solarmodule angeschlossen sind?
Bitte befolgen Sie die folgenden Schritte:

1. Drücken Sie die 'PV' (PV-Anlage) auf dem LCD-Bildschirm, um zu prüfen, ob die Solarmodule erfolgreich angeschlossen sind.
2. Überprüfen Sie die Verbindung der Solarmodule und des PV-Eingangskabels.
   Bleibt das Problem bestehen, wenden Sie sich bitte an den BLUETTI Kundendienst.

Wie lange dauert es, die USV umzuschalten?

20ms.

Wie aktualisiert man die Firmware?

Verbinden Sie das Gerät mit der BLUETTI App, dann können Sie die Firmware, einschließlich ARM, DSP, HMI und BMS, über Over-the-Air (OTA) aktualisieren.

Technischer Support
Sollten Sie weitere Unterstützung benötigen, zögern Sie bitte nicht, den BLUETTI Kundendienst zu kontaktieren.
