- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 16 V LI-ION AKKU-BOHRSCHRAUBER Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Verwendung ................5 Lieferumfang/Geräteteile ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ......7 Zeichenerklärung ................7 Sicherheit ..................9 Bestimmungsgemäßer Gebrauch ..........9 Sicherheitshinweise ................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....9 Restrisiken ..................17 Inbetriebnahme .................18 Bohrschrauber und Lieferumfang prüfen ........18 Akku entnehmen und laden ............ -
Seite 6: Lieferumfang/Geräteteile

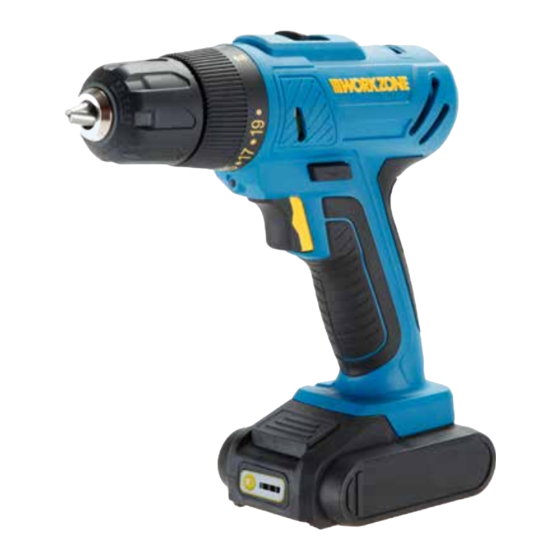

Lieferumfang/Geräteteile Gangumschaltung Schalter für die Drehrichtung Ein-/Aus-Schalter Akku Ladestandsanzeige Entriegelungstaste Integrierte LED-Arbeitsleuchte Bohrfutter Drehmomentregler Bohrer, 8× Schrauberbits, 8× Ladeschale Schnellladegerät (nicht im Bild) mit Anschlusskabel Taste für die Ladestandsanzeige Werkzeugkoffer (nicht im Bild) -
Seite 7: Allgemeines
Allgemeines Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 16 V Li-Ion Akku-Bohr- schrauber. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der 16 V Li-Ion Akku-Bohr- schrauber im Folgenden nur „Bohrschrauber“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorg- fältig durch, bevor Sie den Bohrschrauber einsetzen. - Seite 8 Allgemeines Allgemeines Das TÜV-Siegel bestätigt, dass der Bohrschrauber bei bestimmungsgemäßem Gebrauch sicher ist. Das Prüfsiegel GS/Geprüfte Sicherheit bestätigt die Konformität des Bohrschraubers mit dem Produkt- sicherheitsgesetz (ProdSG). Verwenden Sie den Bohrschrauber nur in Innenräumen und schüt- zen Sie ihn vor Feuchtigkeit. Mit diesem Symbol gekennzeichnete Produkte entsprechen der Schutzklasse II.
-
Seite 9: Sicherheit
Sicherheit Sicherheit Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzu- wendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Sicherheit Bestimmungsgemäßer Gebrauch Der Bohrschrauber ist ausschließlich zum Bohren und Schrauben konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerb lichen Bereich geeignet. -
Seite 10: Elektrische Sicherheit
Sicherheit Sicherheit c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerk... -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit Sicherheit c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. -
Seite 12: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit Sicherheit zeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. - Seite 13 Sicherheit Sicherheit c) Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungs leitungen aufzuspüren oder ziehen Sie die örtliche Versorgungs gesellschaft hinzu. Kontakt mit spannungsführenden elektrischen Leitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Beschädigung einer Wasser- leitung verursacht Sachbeschädigung.
- Seite 14 Sicherheit Sicherheit − Schließen Sie das Ladegerät des Bohrschraubers nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typen schild übereinstimmt. − Der Anschlussstecker darf in keiner Weise verändert werden. − Verwenden Sie keine Adapterstecker gemeinsam mit schutz- geerdeten elektrischen Geräten.
- Seite 15 Sicherheit Sicherheit − Ziehen Sie den Netzstecker nie am Netzkabel aus der Steck- dose, sondern fassen Sie immer den Netzstecker an. − Verwenden Sie das Netzkabel nie als Tragegriff. − Halten Sie das Ladegerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. −...
- Seite 16 Sicherheit Sicherheit resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Bohrschrauber spielen. − Lassen Sie den Bohrschrauber während des Betriebs nicht unbeaufsichtigt. − Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können sich beim Spielen darin verfangen und ersticken. WARNUNG! Verletzungsgefahr durch unachtsamen Gebrauch! Durch unsachgemäßen und unachtsamen Gebrauch von Elektro-...
-
Seite 17: Restrisiken
Sicherheit Sicherheit − Halten Sie den Akku fern von Büroklammern, Münzen, Schlüs- seln, Nägeln oder andern kleinen Metallgegenständen, die eine Überbrückung der Kontakte und dadurch einen Kurz- schluss verursachen könnten. − Laden Sie den Akku nur bei einer Umgebungstemperatur zwischen 10 °C und 40 °C. −... -
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme − Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird! Inbetriebnahme Bohrschrauber und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, können Werkzeug-... -
Seite 19: Akku-Ladezustand Überprüfen
Inbetriebnahme Inbetriebnahme 2. Drücken Sie die Entriegelungstaste und ziehen Sie den Akku nach vorn aus der Aufnahme heraus. 3. Verbinden Sie das Anschlusskabel des Schnellladegeräts mit der Buchse der Ladeschale 4. Schieben Sie den Akku in die Ladeschale, bis er hörbar einrastet (siehe Abb. C). 5. -
Seite 20: Bohrer Und Schrauberbits Ein- Und Ausspannen
Bohrschrauber verwenden Bohrschrauber verwenden Bohrer und Schrauberbits ein und ausspannen VORSICHT! Verletzungsgefahr! Bohrer und Schrauberbits sind scharfkantig und können bei Benut- zung heiß werden. − Benutzen Sie zum Ein- und Ausspannen stets Handschuhe. Verwenden Sie nur Bohrer und Schrauberbits , die für diesen Bohrschrauber ausgelegt sind und sicher in das Bohr futter eingespannt werden können. -
Seite 21: Drehmoment Einstellen
Bohrschrauber verwenden Bohrschrauber verwenden − Betätigen Sie die Gangumschaltung nur, wenn der Bohr- schrauber still steht. Der Bohrschrauber verfügt über ein 2-Gang-Getriebe, das für Arbeiten mit unter- schiedlichen Materialien voreingestellt ist. Im ersten Gang arbeitet der Bohr- schrauber mit einer niedrigen Drehzahl und einem hohen Drehmoment. Diese Einstellung wird für das Bohren mit großen Bohrdurchmessern, für das Bohren in Holz und Kunststoff sowie für die Nutzung als Schraubendreher verwendet. -
Seite 22: Drehmoment Für Schraubarbeiten Einstellen
Bohrschrauber verwenden Bohrschrauber verwenden − Um ein geringeres Drehmoment einzustellen, drehen Sie den Drehmomentregler im Uhrzeigersinn. Drehmoment für Schraubarbeiten einstellen 1. Vergewissern Sie sich, dass der Bohrschrauber nicht in Betrieb ist. 2. Um den Ein-/Aus-Schalter zu sperren, schieben Sie den Schalter für die Dreh- richtung in die mittlere Position (siehe Abb. -
Seite 23: Bohrschrauber Ein- Und Ausschalten
Bohrschrauber verwenden Bohrschrauber verwenden − Um den Ein-/Aus-Schalter zu sperren, drücken Sie den Schalter für die Dreh- richtung in die Mittelstellung. − Um die Linksdrehung einzustellen, drücken Sie den Schalter für die Drehrichtung auf der linken Seite ganz in das Gehäuse hinein. HINWEIS! Beschädigungsgefahr! Unsachgemäße Sicherung des Bohrschraubers kann zu Beschädi-... - Seite 24 Bohrschrauber verwenden Bohrschrauber verwenden 1. Legen Sie Schutzkleidung an. Setzen Sie einen Gehörschutz und eine Schutzbrille auf. 2. Kontrollieren Sie, ob das Werkzeug fest eingespannt ist. 3. Um die Sperre des Ein-/Aus-Schalters zu lösen, drücken Sie den Schalter für die Drehrichtung nach links oder rechts (siehe Kapitel „Drehrichtung einstellen“).
-
Seite 25: Reinigung
Reinigung Reinigung Reinigung WARNUNG! Stromschlaggefahr! Unsachgemäße Reinigung des Bohrschraubers kann zu elektri- schem Stromschlag führen. − Lassen Sie den Bohrschrauber vor jeder Reinigung vollständig abkühlen! − Ziehen Sie das Schnellladegerät aus der Steckdose. − Achten Sie darauf, dass kein Wasser in das Innere des Bohr- schraubers gelangt. -
Seite 26: Ersatzteilliste
Ersatzteilliste Ersatzteilliste Ersatzteilliste KUNDENDIENST merotec-AT@avc-mail.de +43 (0) 720883132... -
Seite 27: Technische Daten
Technische Daten Technische Daten Nummer Bezeichnung Senkkopf-Kreuzschlitzschrauben Gehäuse (linke Seite) Bohrfutter Getriebe mit Motor Gangumschaltung Spannelement für die Gangumschaltung Gehäuse (rechte Seite) Schraube Induktanzrolle (schwarz) Induktanzrolle (rot) LED-Arbeitsleuchte Schalter für die Drehrichtung Schalterkomponenten Stecker Akku Technische Daten Bohrschrauber Modell: J0Z-SP37-1016 Nennspannung: 16 V Leerlaufdrehzahl 1./2. -
Seite 28: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Akku Modell: J0Z-SP37-1016-1 Spannung: 16 V Batterietyp: Li-Ion Batterien, 1,5 Ah Schnellladegerät Modellnummer: HYCH0301651800G Eingang: 100–240 V~, 50/60 Hz, 0,8A max Ausgang: 16,5 V 1,8 A Ladezeit: 1 Stunde Schutzklasse: Geräusch/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. - Seite 29 Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Faktoren, welche den jeweiligen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Spezifikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Geräuschquellen u. a. Bitte berücksichtigen Sie bei den zuverlässigen Arbeitsplatzwerten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
-
Seite 30: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Konformitätserklärung EG K onformitätserklärung Wir, MEROTEC G mbH D-‐47877 W illich, H anns-‐Martin-‐Schleyer S tr. 1 8a, G ermany erklären h iermit, d ass u nser P rodukt ... -
Seite 31: Entsorgung
Entsorgung Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Der Grüne Punkt – Duales System Deutschland GmbH. Dieses Symbol zeigt an, dass der Hersteller für diese Verpackung die Pflichten der Verpackungsordnung erfüllt hat. - Seite 32 KUNDENDIENST merotec-AT@avc-mail.de +43 (0) 720883132...
-
Seite 33: Garantiekarte
GARANTIEKARTE 16 V LIION AKKUBOHRSCHRAUBER Ihre Informationen: Name Adresse E mail Datum des Kaufs* *Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren. Ort des Kaufs Beschreibung der Störung: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem +43 (0) 720883132 merotecAT@avcmail.de defekten Produkt an: MODELL: J0Z-SP37-1016 ARTIKELNUMMER: 92707... -
