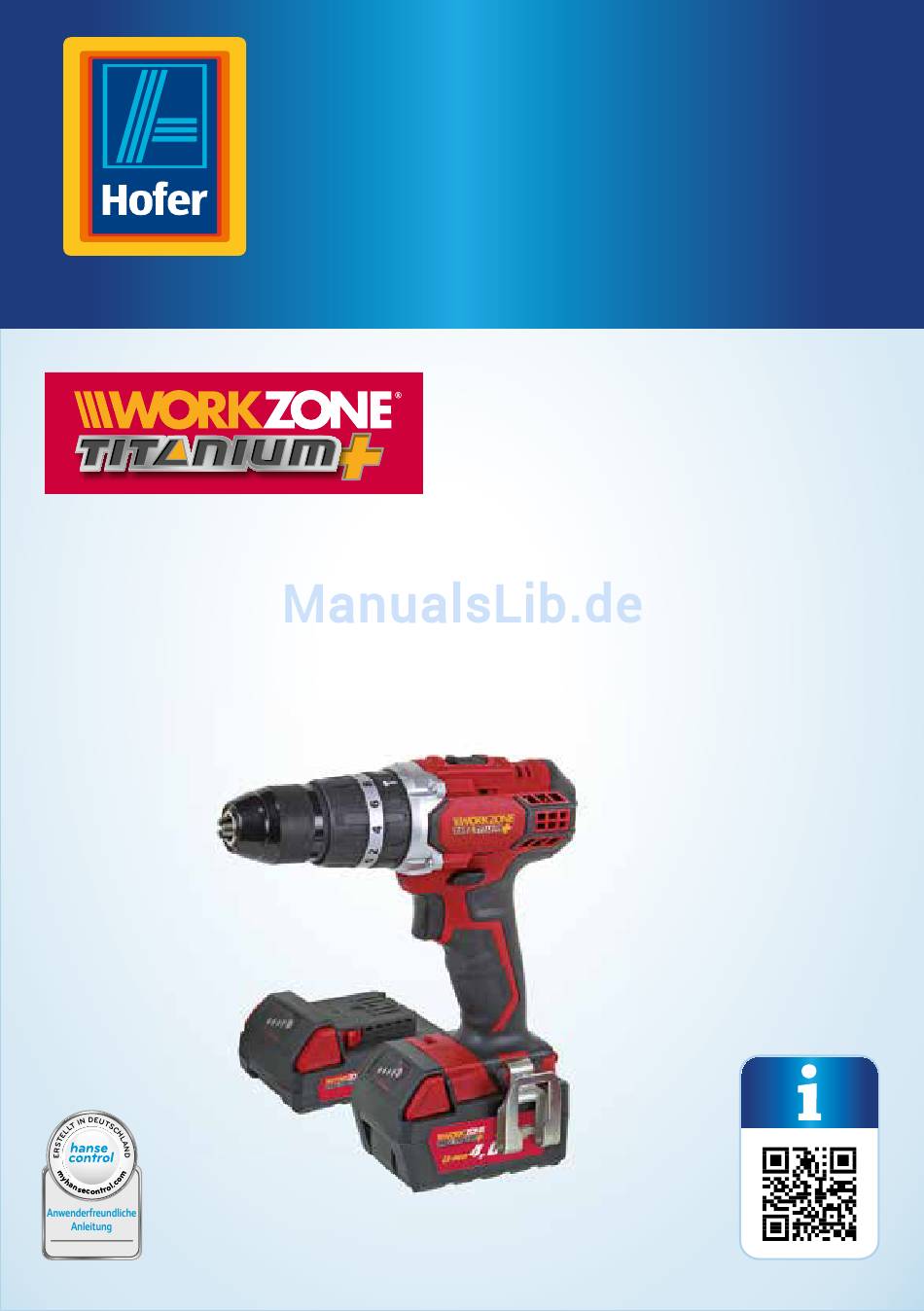

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 20V PREMIUM AKKU- SCHLAGBOHRSCHRAUBER Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................7 Bedienungsanleitung lesen und aufbewahren ..... 7 Zeichenerklärung ................. 7 Sicherheit .................8 Bestimmungsgemäßer Gebrauch ..........8 Restrisiken ..................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..10 Spezielle Sicherheitshinweise für Schlagbohrer ....13 Zusätzliche Sicherheitshinweise für Ladegeräte ....14 Vor der Inbetriebnahme ............ -
Seite 4: Übersicht
LITHIUM-ION... -
Seite 6: Lieferumfang/Teileliste

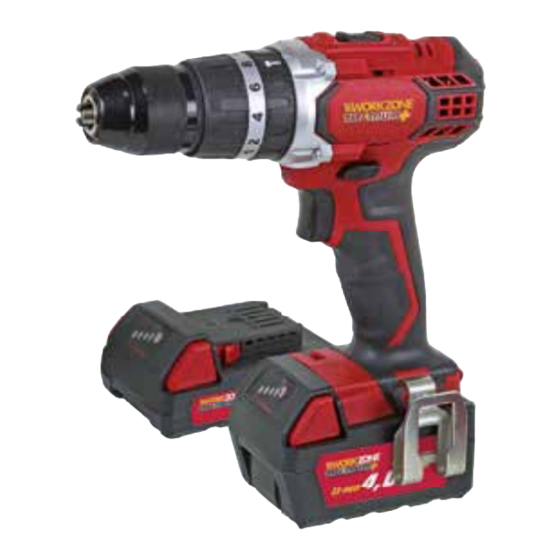

Lieferumfang/Teileliste Schnellspannbohrfutter (kurz: Bohrfutter) Drehmomenteinstellring (16 Stufen) Drehregler (Schrauben/Bohren/Schlagbohren) Umschalter (1./2. Gang) Lüftungsschlitze Rücklauf-/Vorlaufschalter Gürtelclip (zur Befestigung am Gürtel) Akku (1,5 Ah, 1× und 4,0 Ah, 1×) Anzeigetaste Akkustatus-Anzeige Akku-Entriegelungstasten Ein-/Austaste Betriebsleuchte (LED) Ladestandanzeige (LED) Ladestation Aufbewahrungskoffer... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 20V Premium Akku- Schlagbohrschrauber (im Folgenden nur Bohrschrauber genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Bohrschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Werfen Sie den Akku nicht ins Feuer. Es besteht Explosionsgefahr. Vermeiden Sie Wasserkontakt mit dem Akku. Werfen Sie den Akku nicht ins Wasser. Es besteht Kurzschlussgefahr. Der Bohrschrauber wird mit einem Li-Ion Akku betrieben. LI-ION AKKU Der Bohrschrauber verfügt über ein 16-faches Drehmoment. DREHMOMENT: 16-FACH Der Bohrschrauber verfügt über ein Schnellspann-Bohrfutter. -
Seite 9: Restrisiken
Sicherheit Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind: • Verwendung des Bohrschraubers für andere Zwecke als für die er bestimmt ist; •... -
Seite 10: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). -
Seite 11: Sicherheit Von Personen
Sicherheit e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. -
Seite 12: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- oder -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. -
Seite 13: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. -
Seite 14: Zusätzliche Sicherheitshinweise Für Ladegeräte
Sicherheit − Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. −... - Seite 15 Sicherheit h) Verwenden Sie das Ladegerät nur für den privaten Gebrauch in Verbindung mit einer normalen Haushalts-Steckdose. Versuchen Sie niemals, das Ladegerät mit einer Netzsteckdose einer anderen Spannungszahl zu verbinden. i) Sorgen Sie beim Aufladen des Akku-Packs immer für eine ausreichende Lüftung.
-
Seite 16: Vor Der Inbetriebnahme
Vor der Inbetriebnahme v) Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. w) Schließen Sie das Ladegerät nur an eine Schutzkontaktsteckdose an. Andernfalls besteht die Gefahr eines elektrischen Schlages! Vor der Inbetriebnahme Bohrschrauber und Lieferumfang prüfen 1. -
Seite 17: Bedienung
Bedienung 6. Lassen Sie den Akku auf Raumtemperatur abkühlen, falls er sich während des Ladevorgangs erwärmt hat. 7. Halten Sie den Akku unterhalb der Akku-Entriegelungstasten fest und schieben Sie den Akku in die Führung am Griffstück des Bohrschraubers. Der Akku muss spürbar einrasten. - Seite 18 Bedienung 4. Stellen Sie den Drehregler • zum Schrauben in Holz oder Kunststoff auf das Symbol . • zum Bohren in Holz, Kunststoff oder Metall auf das Symbol . • zum Schlagbohren in Mauerwerk, Beton oder Stein auf das Symbol . Der Drehregler rastet spürbar ein.
-
Seite 19: Blockierung Lösen
Bedienung Bohren (Holz) • Körnen Sie die markierte Bohrstelle mit einem Körner an. • Legen Sie einen Holzblock darunter oder bohren Sie von beiden Seiten, um zu verhindern, dass das Holz beim Durchbohren ausbricht. Bohren (Metall) • Körnen Sie die markierte Bohrstelle mit einem Körner an. •... -
Seite 20: Wartung Und Pflege
Wartung und Pflege • Wenn der Bohrschrauber einwandfrei funktioniert, folgen Sie den weiteren Schritten dieses Kapitels. 3. Stellen Sie den Umschalter auf den 2. Gang ein. 4. Stellen Sie beim Schrauben sicher, dass Sie den Drehregler auf das Symbol (Schrauben) eingestellt haben. 5. -
Seite 21: Lagerung Und Transport
Lagerung und Transport − die Lüftungsschlitze frei und sauber sind. Verwenden Sie ggf. eine weiche Bürste oder einen Pinsel, um sie zu reinigen. Falls Sie eine Beschädigung feststellen, müssen Sie diese durch eine Fachwerkstatt beheben lassen, um Gefährdungen zu vermeiden. Lagerung und Transport Wenn Sie den Bohrschrauber unsachgemäß... -
Seite 22: Reparatur
Reparatur Reparatur Fehler beheben WARNUNG! Stromschlaggefahr! Öffnen Sie das Gehäuse nicht. Manche Störungen können durch kleine Fehler entstehen, die Sie selbst beheben können. Befolgen Sie dazu die Anweisungen in der nachfolgenden Tabelle. Falls sich die Störung an dem Bohrschrauber dadurch nicht beheben lässt, kontaktieren Sie den Kundendienst. -
Seite 23: Technische Daten
Kreuzschraubendreher. Achtung, Linksgewinde. 4. Schrauben Sie das Bohrfutter wie abgebildet ab. 5. Montieren Sie das passende Originalersatzteil in umgekehrter Reihenfolge. Sie haben das Bohrfutter erfolgreich gewechselt. Technische Daten Bohrschrauber Modell: LCD880-1SC-2000 Schutzklasse: Artikelnummer: 55410 Drehmomentstufen: 16 + 2 (Bohren und Schlagbohren) Leerlaufdrehzahl: 1. -
Seite 24: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Geräuschemissionswerte Gemessen gemäß DIN EN 60745-1. Das Geräusch am Arbeitsplatz kann 84,11 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). • Schalldruckpegel L 85,5 dB(A) • Schallleistungspegel L 96,5 dB(A) • Unsicherheit K 3 dB(A) Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. - Seite 25 Geräusch-/Vibrationsinformation • Zustand des Bohrschrauber bzw. ordnungsgemäße Wartung, • Art des Materials und der Verwendung des Bohrschrauber, • Verwendung des richtigen Zubehörs und dessen einwandfreien Zustand, • festen Halt des Bohrschrauber durch den Anwender, • bestimmungsgemäße Verwendung des Bohrschrauber, wie in dieser Bedienungsanleitung beschrieben.
-
Seite 26: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Bohrschrauber entsorgen Entsorgen Sie den Bohrschrauber entsprechend der in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 27: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 28 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA KUNDENDIENST 55410 0043 6246 72091-60 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE LCD880-1SC-2000 12/2016...
