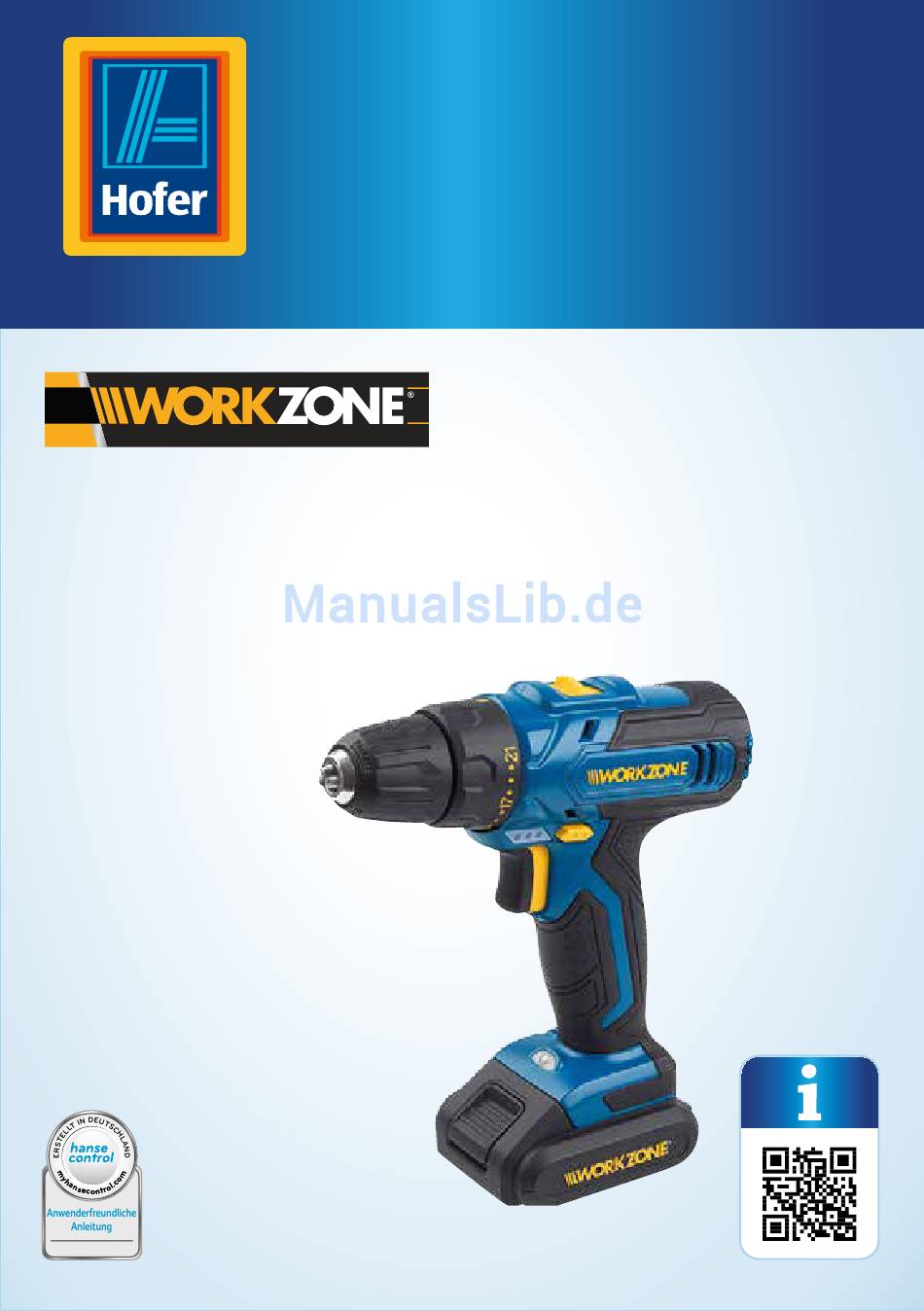

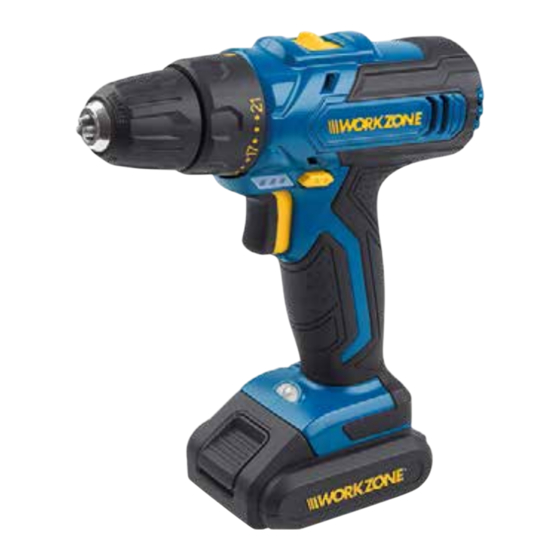

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 16 V LI-ION AKKU- BOHRSCHRAUBER WB 16-3 Originalbetriebsanleitung ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................3 Verwendung ................4 Lieferumfang/Geräteteile ............6 QR-Codes ..................7 Allgemeines ................8 Bedienungsanleitung lesen und aufbewahren ......8 Zeichenerklärung ................8 Sicherheit ................... 10 Bestimmungsgemäßer Gebrauch ..........10 Restrisiken ..................10 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ...11 Verwendung und Behandlung des Akkuwerkzeugs ....14 Spezielle Sicherheitshinweise für Bohrmaschinen....15 Zusätzliche Sicherheitshinweise für Ladegeräte .......15 Ergänzende Sicherheitshinweise .......... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Schnellspannbohrfutter Drehmoment-Einstellring Getriebeumschalter Rechts-/Linkslaufumschalter Akku Ladegerät Akku-Entriegelungstaste LED-Arbeitsleuchte Ein-/Ausschalter (mit Drehzahlregulierung) Akku-Ladestandsanzeige Bohrer (HSS-Spiralbohrer), 8× Bit, 8× Aufbewahrungskoffer Diese Bedienungsanleitung kann im PDF-Format von unserer Internetseite www.meister-werkzeuge.de heruntergeladen werden. -
Seite 7: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 8: Allgemeines
Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 16 V Li-Ion Akku-Bohrschrau- ber WB 16-3 (im Folgenden nur „Akku-Bohrschrauber“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Ak- ku-Bohrschrauber verwenden. - Seite 9 Allgemeines Das TÜV-Siegel bestätigt, dass der Akku-Bohrschrauber bei bestim- mungsgemäßem Gebrauch sicher ist. Das Symbol „GS“ steht für geprüf- te Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheits- gesetzes (ProdSG). Setzen Sie den Akku keinen Temperaturen über 50 °C aus. max.
-
Seite 10: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Akku-Bohrschrauber ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself-Bereich zum Bohren und Schrauben in Holz, Kunststoff und Metall geeignet. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. -
Seite 11: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit • Verletzungen und Sachschäden, die durch herumfliegende Teile oder brechende Werkzeugaufsätze verursacht werden, • Gesundheitsschäden, die durch das Arbeiten mit giftigen oder gesundheits- schädlichen Materialien auftreten (z. B. Asbest). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. - Seite 12 Sicherheit c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Ein- dringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen.
- Seite 13 Sicherheit d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzun- gen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
-
Seite 14: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. -
Seite 15: Spezielle Sicherheitshinweise Für Bohrmaschinen
Sicherheit Spezielle Sicherheitshinweise für Bohrmaschinen a) Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe, falls vor- handen. Der Verlust der Kontrolle kann zu Verletzungen führen. b) Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug/die Schrau- be verborgene Stromleitungen treffen kann. - Seite 16 Sicherheit ausgesetzt wurde oder es heruntergefallen ist und in anderer Weise beschädigt wurde. Bitte bringen Sie das Ladegerät zur Reparatur oder Überprüfung zu einem zugelassenen technischen Kunden- dienst. d) Verbinden Sie einen zersprungenen oder in irgendeiner Weise be- schädigten Akku niemals mit dem Ladegerät. Es besteht sonst Strom- schlaggefahr.
-
Seite 17: Ergänzende Sicherheitshinweise
Sicherheit dieses nicht ab, da dies zur Überhitzung führen kann. Stellen Sie das Ladegerät nicht in der Nähe einer Wärmequelle auf. p) Verlegen Sie das Netzkabel stets so, dass niemand darüber stolpern, darauf treten oder es sonst irgendwie beschädigen kann. Andernfalls besteht die Gefahr von Sachschäden und Verletzungen. - Seite 18 Sicherheit − Öffnen Sie das Gehäuse nicht. Bei eigenständig durchgeführten Reparatu- ren, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fach personal und nur mit Original-Ersatzteilen reparieren. − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprüng- lichen Gerätedaten und den Angaben des Herstellers entsprechen.
- Seite 19 Sicherheit HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Akku-Bohrschrauber kann zu Beschädi- gungen führen. − Nehmen Sie den Akku aus dem Akkufach heraus, wenn Sie den Akku- Bohrschrauber länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können. − Setzen Sie den Akku keinen mechanischen Stößen aus. −...
-
Seite 20: Vorbereitung
Vorbereitung Vorbereitung Akku Bohrschrauber und Lieferumfang prüfen WARNUNG! Erstickungsgefahr! Lassen Sie Kinder nicht mit Verpackungsmaterial spielen. Kinder können sich beim Spielen darin verfangen und ersticken. − Halten Sie Kinder vom Verpackungsmaterial fern. 1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien. 2. -
Seite 21: Bedienung
Bedienung Der Akku ist nur leicht vorgeladen. Laden Sie daher den Akku vor der ersten Nutzung auf. 1. Stecken Sie den Netzstecker des Ladegerätes in die Steckdose. 2. Drücken Sie die Akku-Entriegelungstaste und ziehen Sie den Akku der Akku-Aufnahme. 3. Schieben Sie den Akku durch den Ladeschacht des Ladegeräts über die Kontakte, bis er hörbar einrastet (siehe Abb. -
Seite 22: Werkzeuge Einsetzen
Bedienung VORSICHT! Verletzungsgefahr beim Bohren! Wenn Sie bohren, können Sie Staub und ggf. Holzspäne einatmen und sich und andere Personen verletzten. Wenn Sie bohren, können die lauten Bohrgeräusche Ihr Gehör schädigen. Die Einwirkung von Lärm kann Gehörverlust bewirken. − Tragen Sie eine Staubmaske. −... -
Seite 23: Schrauben Und Bohren
Bedienung Schrauben und bohren 1. Wenn Sie bohren oder in weiches Holz schrauben möchten, markieren Sie die ge- wünschte Stelle. 2. Schieben Sie den Akku bis zum Anschlag in die Akku-Aufnahme, sodass der Akku hörbar einrastet. 3. Setzen Sie einen Bohrer oder einen Bit ein (siehe Kapitel „Werkzeuge einsetzen“). - Seite 24 Bedienung Schrauben • Bei Weichholz können Sie die Schrauben ohne Vorboh- ren einschrauben. • Bohren Sie in Hartholz und beim Einschrauben großer Schrauben vor. • Senken Sie bei Senkschrauben das Bohrloch an. • Bohren Sie bei Holzschrauben mit nicht durchgängi- gem Gewinde eine halbe Schraubenlänge vor.
-
Seite 25: Blockierung Lösen
Nach dem Gebrauch 13. Um die Arbeit zu beenden, lassen Sie den Ein-/Ausschalter los. Die LED-Arbeitsleuchte erlischt nach ca. 3 Sekunden. 14. Lassen Sie den Akku-Bohrschrauber nach Beendigung der Arbeit vollständig abkühlen. 15. Entnehmen Sie den Bohrer bzw. den Bit (siehe Kapitel „Werkzeuge entnehmen“). 16. -
Seite 26: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung HINWEIS! Beschädigungsgefahr! In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können ei- nen Kurzschluss verursachen. − Tauchen Sie den Akku-Bohrschrauber und das Ladegerät niemals in Was- ser oder andere Flüssigkeiten. − Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Ge- häuse gelangen. -
Seite 27: Akku-Bohrschrauber Prüfen
Lagerung 7. Entfernen Sie Bohrstaub und anfallende Späne aus dem Schnellspannbohrfutter 8. Halten Sie die Anschlusskontakte des Ladegerätes, des Akku-Bohrschraubers und des Akkus sauber. Der Akku-Bohrschrauber ist somit vollständig gereinigt. Akku-Bohrschrauber prüfen Prüfen Sie den Akku-Bohrschrauber regelmäßig auf seinen Zustand. Kontrollieren Sie u. a., ob: −... -
Seite 28: Fehlersuche
Strom. anderes Gerät anschließen. Der Akku oder das Kontaktieren Sie den Kundendienst. Ladegerät ist defekt. Technische Daten Akku-Bohrschrauber Modell: WB 16-3 / 5451562 Artikelnummer: 95228 Leerlaufdrehzahl: 1. Gang: 0 bis 400 min 2. Gang: 0 bis 1600 min Spannbereich... -
Seite 29: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Ladegerät Ladegerät-Modell: WB 16-3/2 Versorgungsspannung: 220–240 V~; 50 Hz Leistung: 400 mA Ausgangsspannung: 17 V /2,8 A Schutzklasse: 8 HSS-Spiralbohrer: 1,5 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10 mm 8 Bits: PZ0, PZ1, PZ2, PH0, PH1, PH2, Schlitz 5 mm, Schlitz 6 mm Geräusch-/Vibrationsinformation... - Seite 30 Geräusch-/Vibrationsinformation • Bohren in Metall a 2,143 m/s² • Unsicherheit K: 1,5 m/s² • Schrauben a 0,881 m/s² • Unsicherheit K: 1,5 m/s² ACHTUNG! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 60745-1, EN 60745-2-1 und EN 60745-2-2 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem an- deren verwendet werden.
-
Seite 31: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Akku-Bohrschrauber entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z. B. Metall und Kunststoff. -
Seite 32: Konformitätserklärung
Konformitätserklärung Conmetall Meister GmbH Oberkamper Straße 37-39 42349 Wuppertal Germany EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, 16 V Li-Ion Akku-Bohrschrauber WB 16-3 dass das nachstehende Erzeugnis… + Ladegerät WB 16-3/2 WORKZONE® 5451562 • 95228 • 11/2017 2011/65/EU (RoHS) … allen Bestimmungen der angeführten... - Seite 33 Da bin ich mir sicher. VERTRIEBEN DURCH: CONMETALL MEISTER GMBH OBERKAMPER STR. 37–39 42349 WUPPERTAL GERMANY KUNDENDIENST 95228 00800 34 99 67 53 meister-service@conmetallmeister.de JAHRE MODELL: GARANTIE WB 16-3 / 5451562 11/2017...
