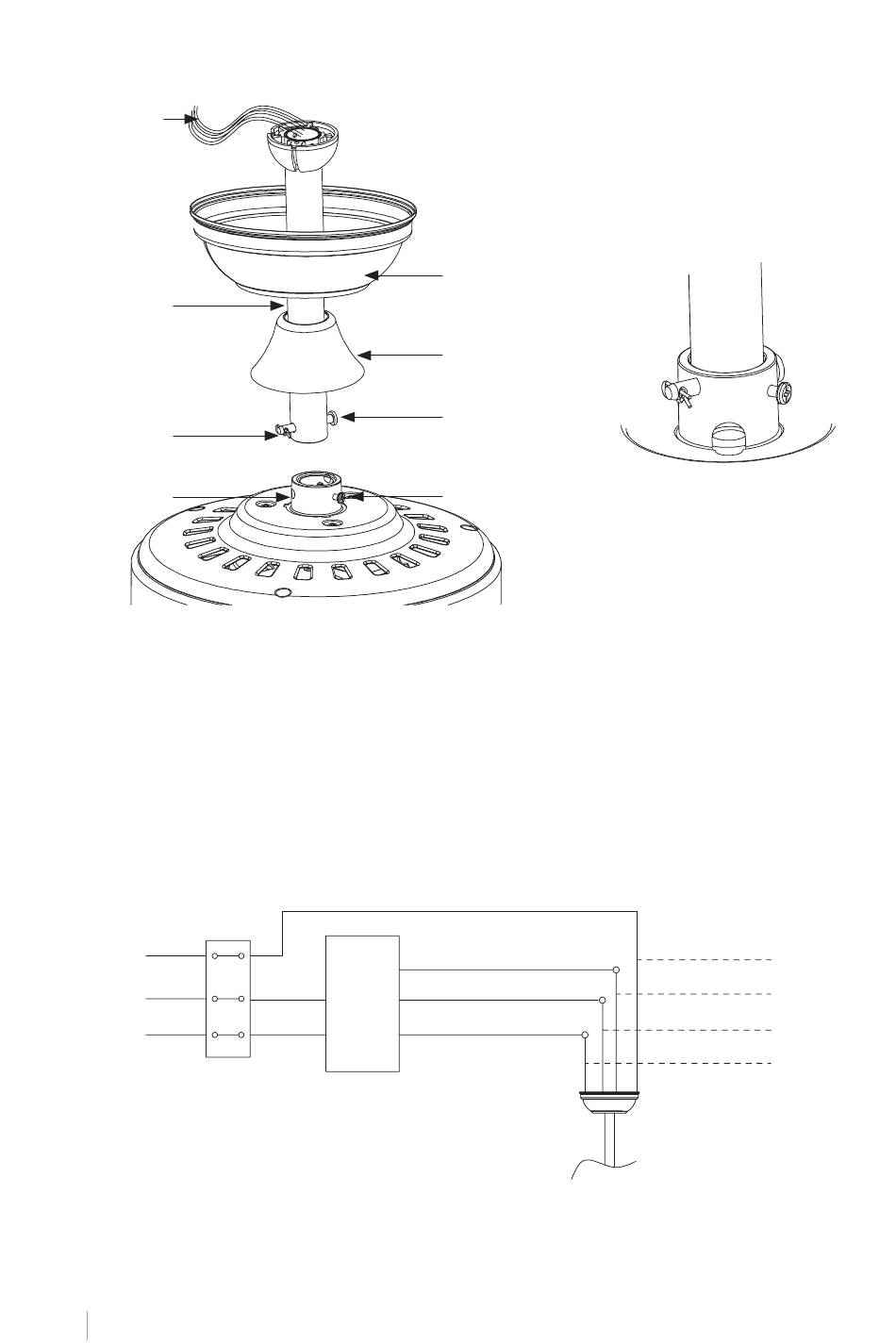

Ophangstang verbinding met motorhuis
Ventilatork-
abels
Ophangstang
Borgpen
Adapter
1. Verwijder de splitpen van de gaffelpen en trek de gaffelpen eruit.
2. Draai de bevestigingsschroeven los.
3. Duw de downrod in de bovenkant van de motorbehuizing en lijn de gaten op de downrod uit.
4. Steek de gaffelpen er weer in en vergrendel deze met de splitpen.
5. Draai de bevestigingsschroeven vast.
6. Dek af met de motorkap.
Aansluiting afstandsbediening
• Maak de verbinding tussen de ontvangerdraden en de ventilatormotordraden volgens de
kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.
Aardingsdraad
L
N
N E DE RL AN DS
64
Licht L
Afstand-
binnenkomst
sbedie- Ventilator L
L
ning
binnenkomst
ontvanger
Neutraal N
N
Overkapping
Motorbekleding
Dopschroef
Bevestigingsschroef
Aardingsdraad
Licht L
Motor L
Neutraal N
