Elma Schmidbauer GmbH
Befestigungsmaterial
Wandhalterung
Vorgehensweise
5
Elmasteam 4

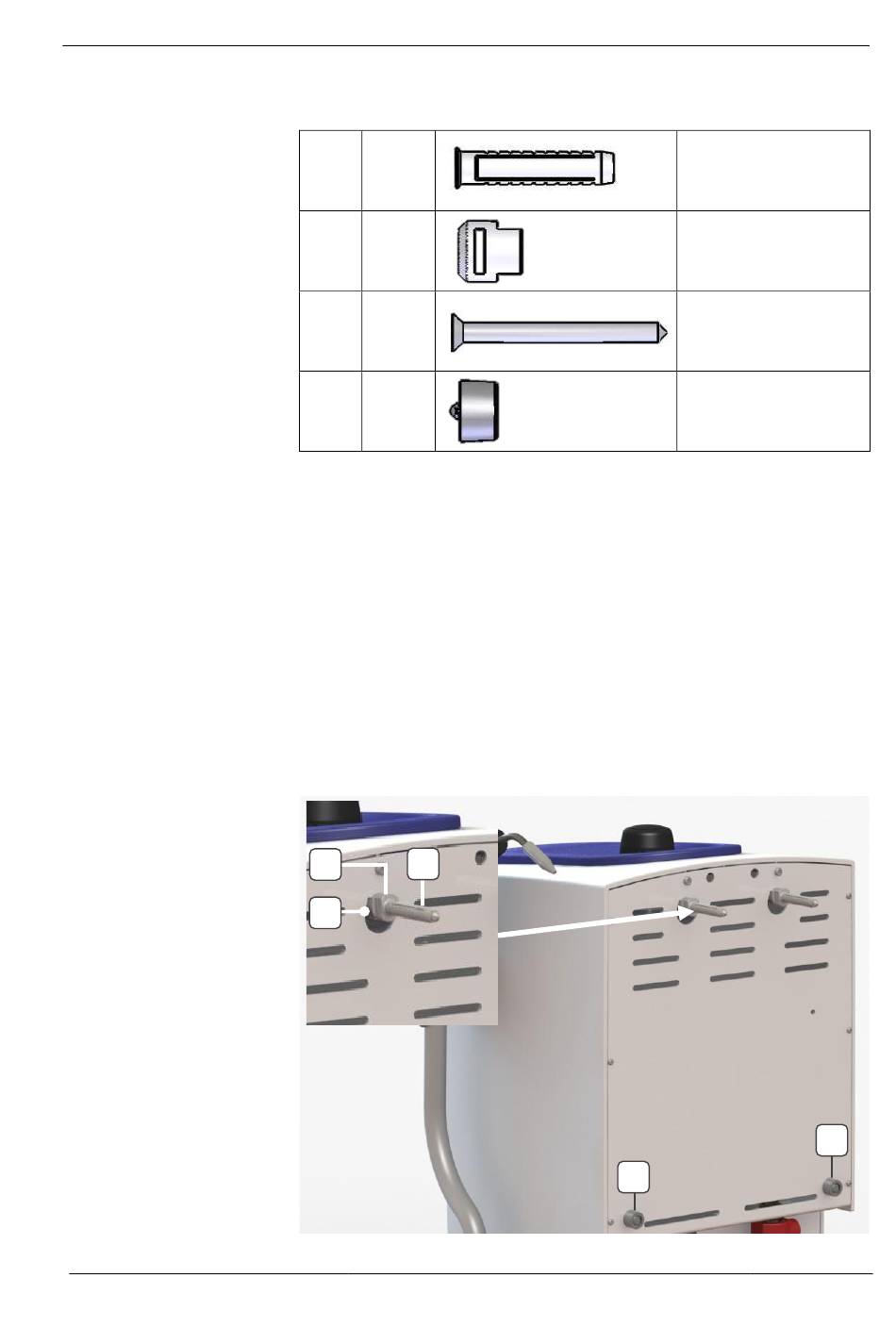

Zur Montage der Wandhalterung werden folgende Teile
mitgeliefert:
(A)
2 St.
(B)
2 St.
(C)
2 St.
(D)
2 St.
1.
Bohren Sie 2 Löcher Ø 8 mm im Abstand von 90 mm und min.
50 mm Tiefe.
2.
Drücken Sie die Dübel (A) bis zum Anschlag in die
Bohrlöcher.
3.
Stecken Sie die Aufhänge-Vorrichtungen (B) auf die
Schrauben (C) und richten Sie die Köpfe der Aufhänge-
Vorrichtungen (B) mit den Schlitzen nach oben aus.
4.
Drehen Sie die Schrauben (C) in die Dübel, bis nur noch die
Aufhänge-Vorrichtungen (B) sichtbar sind.
5.
Bringen Sie die 2 Abstandshalter (D) an der Rückseite des
Gerätes an.
6.
Hängen Sie das Gerät mit den rückseitigen Öffnungen (E) in
die installierten Aufhänge Vorrichtungen.
B
A
E
Abb. 4.3. Darstellung mit Dübeln im montierten Zustand
Erstinbetriebnahme
Art. Nr. 1058680
Dübel
Art. Nr. 1058678
Aufhänge-
Vorrichtung
Art. Nr. 1066448
Schraube
Art. Nr. 1063024
Abstandshalter
D
D
17
