Mato pneuMATO 55 Lube-Jet Betriebsanleitung
Verwandte Anleitungen für Mato pneuMATO 55 Lube-Jet
Inhaltszusammenfassung für Mato pneuMATO 55 Lube-Jet

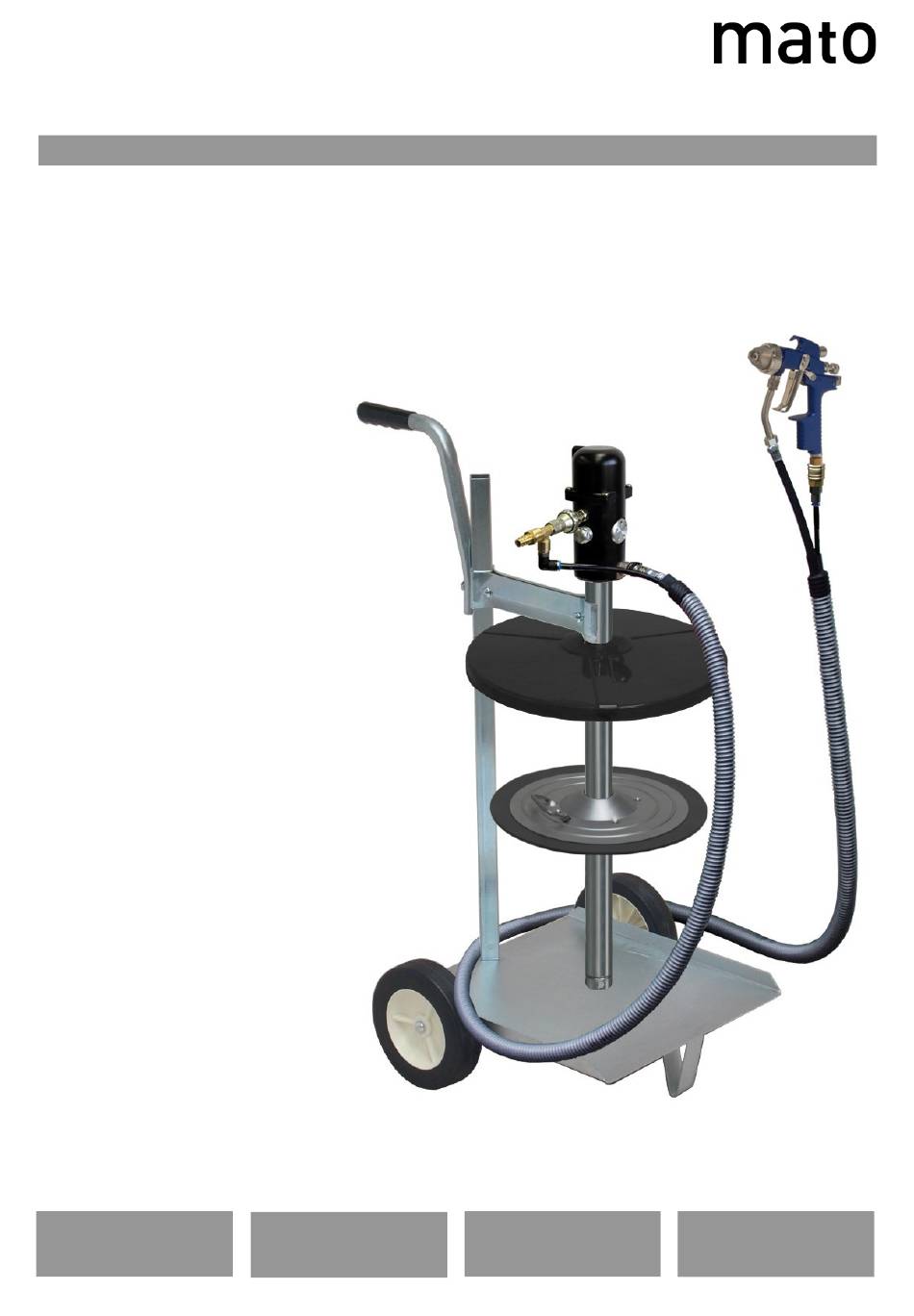

- Seite 1 Betriebsanleitung Operating Instructions Mode d`emploi Instrucciones de empleo pneuMATO 55 Lube-Jet Instrucciones de empleo Erstellt: Tnr. Änderung: 11/2010 17709 10/19 / Benzstr. 16-24 / 63165 Mühlheim a. Main / Tel:+49(0)6108-906-0 / Fax:+49(0)6108-906-120 GmbH & Co. KG MATO...
- Seite 2 Betriebsanleitung / Operating manual / Mode d'emploi / Instrucciones de uso pneuMATO 55 Lube-Jet Deutsch 3 - 7 English 8 - 12 Français 13 - 17 Españiol 18 - 22 / Benzstr. 16-24 / 63165 Mühlheim a. Main / Tel:+49(0)6108-906-0 / Fax:+49(0)6108-906-120 GmbH &...
- Seite 3 Betriebsanleitung pneuMATO 55 Lube-Jet Die Baugruppe besteht aus folgenden Hauptkomponenten: Hochdruck-Sprühpistole stufenlose Material- Mengenregulierung Doppelschlauch, Druckluft- 10. Abzugsperre und Hochdruckschlauch 11. stufenlose Einstellung/ Rundstrahl- Breitstrahl Druckbegrenzer 12. Abzughebel Luftanschluss 13. max. 10 bar Spritzluftanschluss G ¼“ Fettauslass 14. max. 250 bar Materialdruck Anschluss G ¼“...
-
Seite 4: Sicherheitshinweise
Betriebsanleitung pneuMATO 55 Lube-Jet Sicherheitshinweise : Hinweis! Vor Benutzung Betriebsanleitung lesen. Achtung! Bei Benutzung Gehörschutz tragen. Achtung! Bei Benutzung Schutzhandschuhe tragen. Achtung! Gefahr durch herausspritzendes Fett, Schutzbrille benutzen. Hinweis beachten, z.B. Abschmierschlauch nie auf Menschen oder Tiere richten Umweltgerechte Entsorgung Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als... -
Seite 5: Bestimmungsgemäße Verwendung/ Gewährleistung

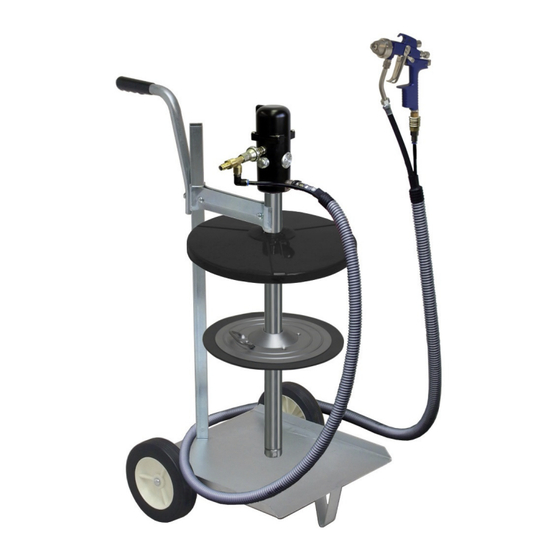

Betriebsanleitung pneuMATO 55 Lube-Jet Bestimmungsgemäße Verwendung/ Gewährleistung Das Druckluft-Fettsprühgerät pneuMATO 55 Lube-Jet ist geeignet um große Oberflächen an Maschinen, Fahrzeugen und Zahnräder gleichmäßig mit Schmierstoff zu benetzen. Es können handelsübliche Schmierstoffen bis NLGI Klasse 2 versprüht werden. Die Pumpe arbeitet vollautomatisch. -
Seite 6: Wartung Und Pflege
Betriebsanleitung pneuMATO 55 Lube-Jet Die Stopper können auch bei „normalen“ Fettbehälter mit Falzboden verwendet werden, um bei einem Behälterwechsel die zentrische Position des Fettbehälters schneller und sicherer zu finden. Staubschutzdeckel auf den Eimer mit Fettfolgedeckel auflegen. Den Pumpwerkhalter bis auf den Staubschutzdeckel herunterschieben und mit Flügelmutter sichern. -
Seite 7: Technische Daten
Betriebsanleitung pneuMATO 55 Lube-Jet Hinweise bei Störungen: Symptom Mögliche Ursache Behebung Pumpe fördert kein Fett. Der Behälter ist leer. Füllstand im Behälter prüfen. Die Fettzufuhr ist unterbrochen. Pumpe entlüften. Es liegt kein Luftdruck an. Zuleitung prüfen. Ansaugsieb verschmutzt. Ansaugsieb reinigen Der Luftmotor der Pumpe Ansaugsieb verstopft. - Seite 23 Personne munie des pleins pouvoirs pour l’établissement des documents techniques : Está declaración perderá su validez en caso de una modificación no acordada con nosotros. Herr M. Haupt, MATO GmbH & Co. KG, Mühlheim/ Main Leitung Produkttechnik Mühlheim, den 16.10.2019 i.A.
