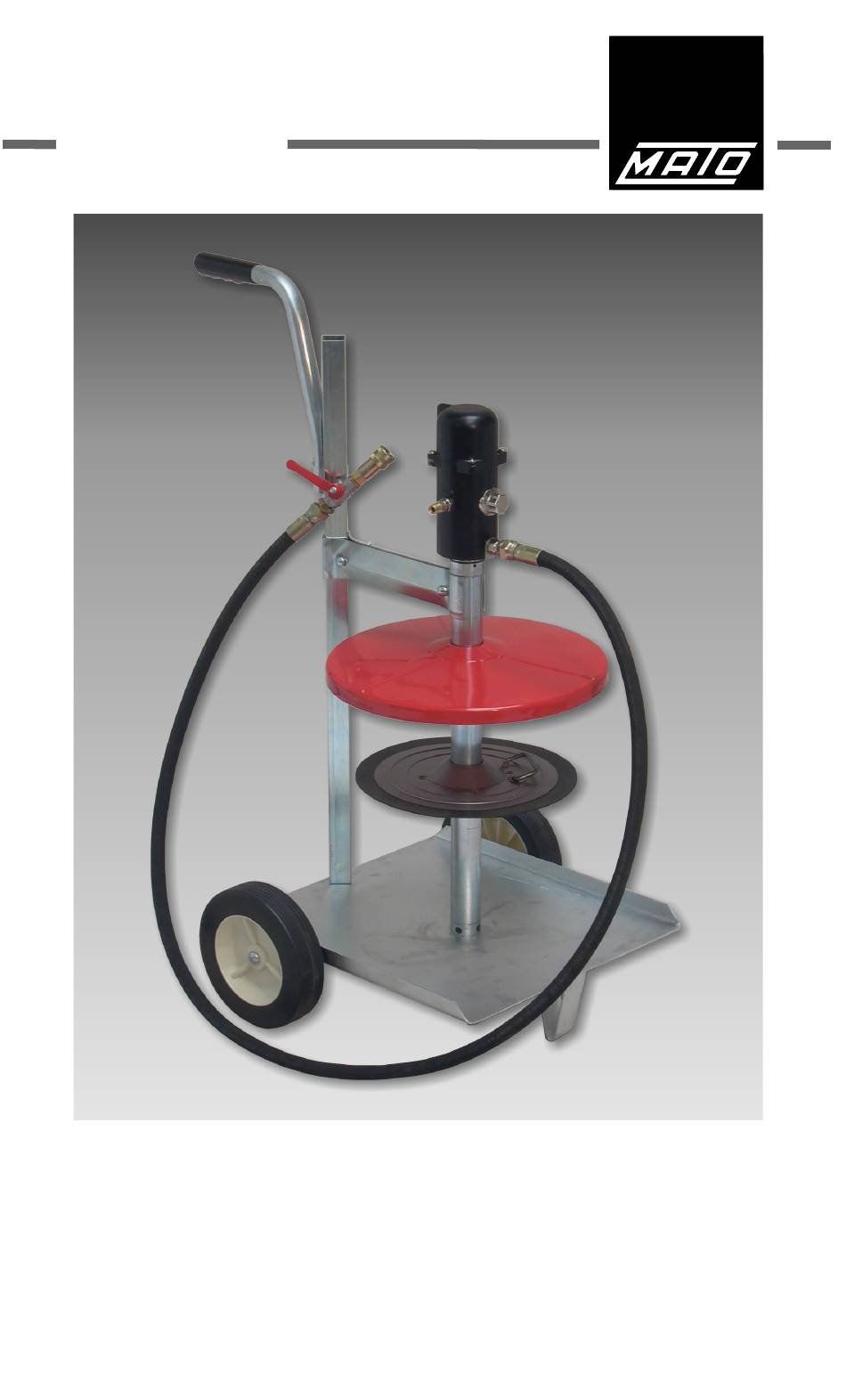

- Seite 1 Bedienungsanleitung Operating Instructions Mode d`emploi Instrucciones de empleo pneuMATO-fill 17710 – 07/05...
- Seite 2 Deutsch 3 - 6 English 7 - 10 Français 11 - 14 Español 15 - 18...
-
Seite 3: Beschreibung

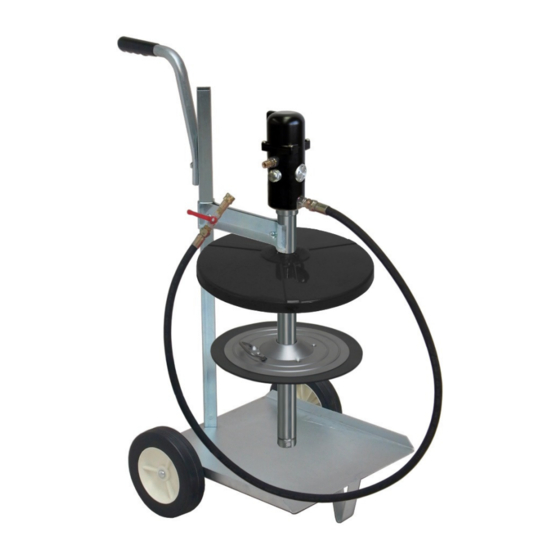

Bedienungsanleitung / Deutsch Beschreibung: Das Druckluft-Füllgerät pneuMATO fill eignet sich zum Befüllen von Zentralschmieranlagen mit handelsüblichen Schmierstoffen bis NLGI Klasse 2. Die Pumpe arbeitet vollautomatisch. Durch öffnen des Absperrventils setzt automatisch die Fettförderung ein. Wird das Absperrventil geschlossen so stellt die Pumpe automatisch die Fettförderung ein. Jede andere Verwendung, sowie Umbau oder Veränderung des Druckluftschmiergerätes ist nur nach Absprache mit dem Hersteller zulässig. - Seite 4 Inbetriebnahme und Bedienung (fahrbar): Gummi- Absperrhahn Panzerschlauch Deckel vom Fetteimer abnehmen. ZSA-Hydraulik- Fett- Folgekolben auf das im Eimer befindliche Kupplung Fett aufdrücken, bis es in der Mittelöffnung sichtbar wird. Die Gummilippe muß dabei gleichmäßig an der Eimerwand anliegen. Staubschutzdeckel auf den Eimer mit Fettfolge- deckel auflegen und mit den Flügelschrauben Zubehör zentrieren.
-
Seite 5: Sicherheitshinweise
Vor jeder Reparatur oder Wartungsarbeit ist die Luftverbindung zu lösen. Bei Verwendung von Zubehörteilen, z.B. Schlauchleitungen und Anschlußnippel, die nicht von MATO geliefert werden, können im Einzelfall Unfallgefahr bestehen. Bei Unfällen und Schäden durch Fremdteile kann keine Haftung übernommen werden. -
Seite 6: Empfehlung
Schmierstoffe: Es können Fette bis Konsistenz 2 (NLGI / Klasse 2 nach DIN 51818) verwendet werden. Pasten ohne Schmiereigenschaften (mit Schmirgelanteilen) sowie Silikonpasten dürfen nicht verwendet werden. Empfehlung: Zur Begrenzung des maximalen Luftdruckes und zur Erhöhung der Lebensdauer des Pumpwerkes ist es vorteilhaft, wenn eine Wartungseinheit in die Zuluft der Pumpe eingebaut wird. - Seite 7 Operating Instructions / English Description: The compressed air “pneuMATO fill” filler unit is suitable for filling central lubrication systems with commercial lubricants up to NLGI Class 2. The pump is fully automatic in operation. Opening the isolation valve automatically starts the delivery of grease. If the valve is closed, the pump will automatically stop the delivery of grease..
- Seite 8 Putting into service and Operation (mobile): Armoured Shut-off tap rubber hose Place the dust cover onto the tub with grease Follower cover. ZSA Hydraulic coupling Remove the lid from the grease tub. Push the grease follower piston onto the grease in the tub, until it is visible in the central hole.
-
Seite 9: Safety Instructions
The use of accessory components e.g. hoses and connection fittings, which are not supplied by MATO, can in some cases give rise to the risk of accidents. No liability can be accepted for accidents or damage caused by components from other sources. - Seite 10 Lubricants: Greases up to consistency 2 (NLGI / Class 2 to DIN 51818) can be used. Pastes with no lubricating properties (with an abrasive content) or silicon pastes must not be used. Recommendation: To limit the maximum air pressure and to increase the life of the pump it is an advantage to install a maintenance unit in the air feed to the pump.
- Seite 11 Mode d´emploi / Français Descriptif : La pompe à graisse à air comprimé PneuMATO fill est utilisée pour le remplissage des systèmes de graissage centralisés au moyen de lubrifiants en vente dans le commerce courant jusqu’à NLGl 2. Le fonctionnement de la pompe est entièrement automatique. Le refoulement de la graisse se met automatiquement en marche si l’on actionne le robinet d’arrêt.
- Seite 12 Mise en service et utilisation (mobile) Robinet d’arrêt Flexible haute pression - Oter le couvercle du fût de graisse. Raccord hydraulique - Appuyer le piston suiveur sur la graisse située graissage centralisé dans le fût jusqu’à ce qu’elle soit visible sur le regard central.
-
Seite 13: Consignes De Sécurité
Le raccord d’air comprimé doit être desserré avant toute réparation ou toute intervention de maintenance L’utilisation d’accessoires, tels que des conduits flexibles ou des manchons non fournis par MATO peut dans certains cas être source d’accident. Nous déclinons toute responsabilité pour tout accident occasionné... -
Seite 14: Votre Contribution À La Protection De L'environnement
Lubrifiants Il est possible d’utiliser des graisses jusqu’à la consistance 2 (NLGl/Classe 2 selon DIN 51818). Ne pas utiliser de pâtes sans propriétés lubrifiantes (contenant de l’émeri) ni pâtes de silicone. Recommandation : Pour limiter la pression d’air maximale et augmenter la durée de vie de la pompe, il est avantageux de monter une unité... -
Seite 15: Instrucciones De Empleo
Instrucciones de empleo / Español Descripción: El equipo de carga accionado con aire comprimido pneuMATO fill es idóneo para abastecer equipos de lubricación central con lubricantes comerciales hasta NLGI de la clase 2. La bomba funciona de modo totalmente automático. Al abrirse la válvula de cierre, se inicia automáticamente el bombeo de grasa. - Seite 16 Puesta en servicio y manejo (bomba móvil): Tubo de goma Llave de cierre blindado Colocar la tapa protectora sobre el recipiente con el plato seguidor. Acoplamiento hidráulico Retirar la tapa del recipiente para la grasa. Presionar el plato seguidor sobre la grasa en el recipiente hasta que ésta esté...
-
Seite 17: Indicaciones De Seguridad
Antes de cada reparación o trabajo de mantenimiento desconectar el suministro de aire. Si se emplean accesorios, p. ej., mangueras y boquillas roscadas que no suministró MATO, puede existir, en algunos casos, riesgo de accidente. No nos hacemos responsables de accidentes causados por piezas ajenas. - Seite 18 Lubricantes: Pueden emplearse grasas hasta la consistencia 2 (NLGI / clase 2 según DIN 51818). No deben emplearse pastas sin propiedades lubricantes (con contenido de gel lubricante) ni tampoco pastas silicónicas. Recomendación: Para limitar la presión máxima de aire y para incrementar la duración de la bomba, da buenos resultados si en la entrada de aire de la bomba se integre una unidad de mantenimiento.
-
Seite 19: Leitung Produkttechnik Sparte Schmiertechnik
única responsabilidad, que el producto: Bezeichnung, Typ: pneuMATO-fill-d Designation, Type: stationär für 10 bis 200 kg Fettgebinde Désignation, Modèle: fahrbar für 10 bis 50 kg Fettgebinde Designación, Tipo:... - Seite 20 Händler / Dealer / Grossiste / Intermediario MATO Maschinen- und Metallwarenfabrik Curt Matthaei GmbH & Co. KG Tel.: +49 (0) 6108 – 906 – 0 Benzstr. 16-24 D-63165 Mühlheim a.M. - mato.germany@mato.de - www.mato.de Fax.: +49 (0) 6108 – 906 – 120...
