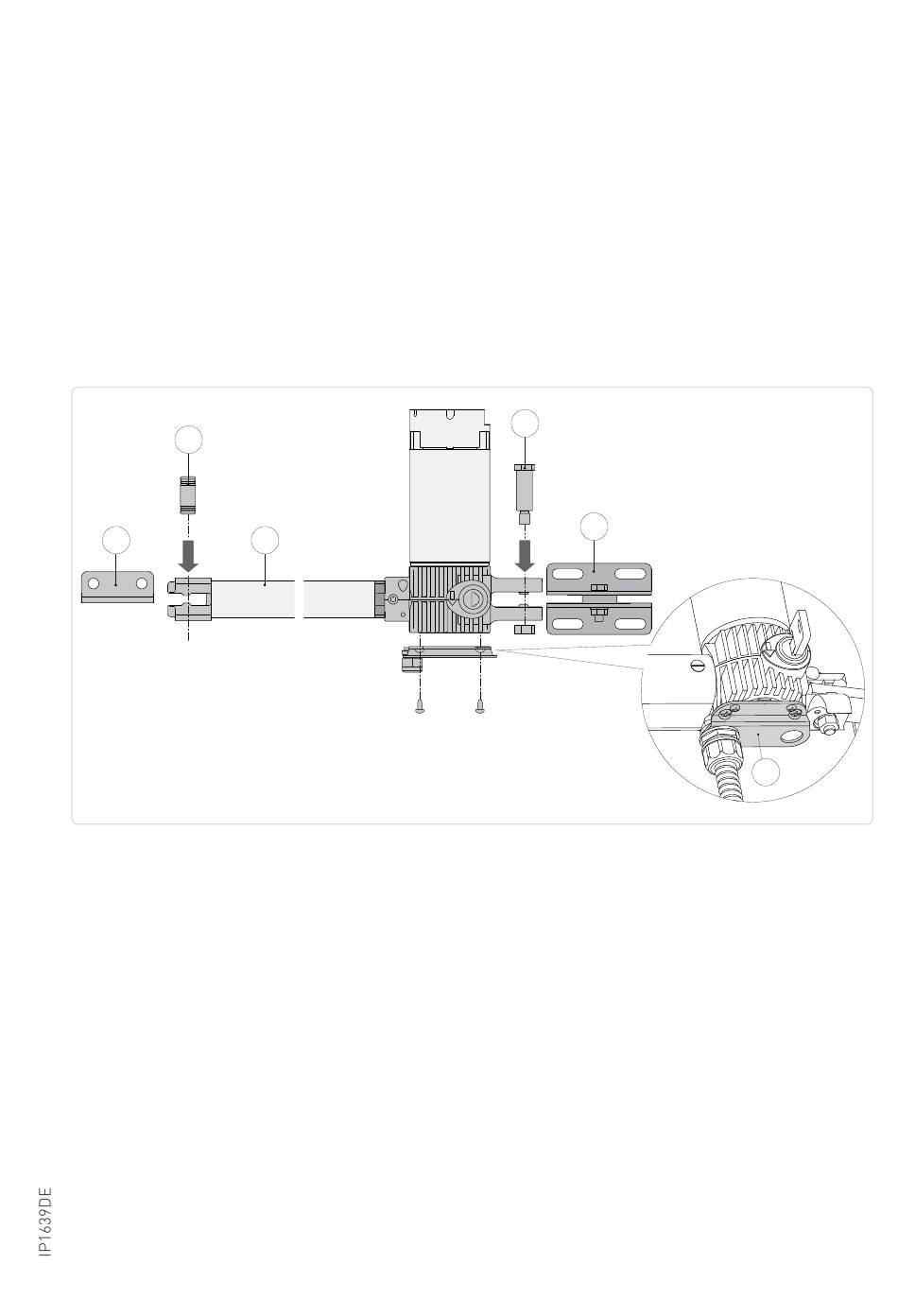

- Die Hintere Antriebsbefestigung [14] befestigen, dabei die Abmessungen [A] und [B] abhängig
vom gewünschten Öffnungswinkel [D] einhalten.
- Durch unterschiedliche Bohrungen an der hinteren Antriebs- befestigung können verschiedene
[A] und [B] Maße realisiert werden.
- Den Antrieb an der hinteren Antriebsbefestigung [14] mit dem mitgelieferten Bolzen [F] be-
festigen.
- Die Spindel [11] bis zur maximalen Länge ausziehen und es um zirka 20 mm wieder eindrehen.
ACHTUNG: die Endanschläge bzw. Endschalter müssen sowohl bei geschlossenem als auch bei
geöffnetem Flügel einen Restlauf der Spindel von 10 mm beibehalten.
- Bei vollständig geschlossenem Tor den Vordere Antriebs-befestigung [15] positionieren, sicher-
stellen, dass er mit der hinteren Antriebsbefestigung ausgerichtet ist, und ihn am Tor befestigen.
- Den Antrieb mit dem mitgelieferten Bolzen [G] befestigen. Für einen korrekten Betrieb müssen
die Getriebe-motoren so montiert werden, dass das Motorgehäuse oben ist.
- Den Getriebemotor entriegeln und sicherstellen, dass bei manueller Bewegung des Tors der
gesamte Lauf leichtgängig erfolgt. Die vorderen und hinteren Gelenke leicht schmieren.
