ADwin
BNC-
IN x
Buchse
GND

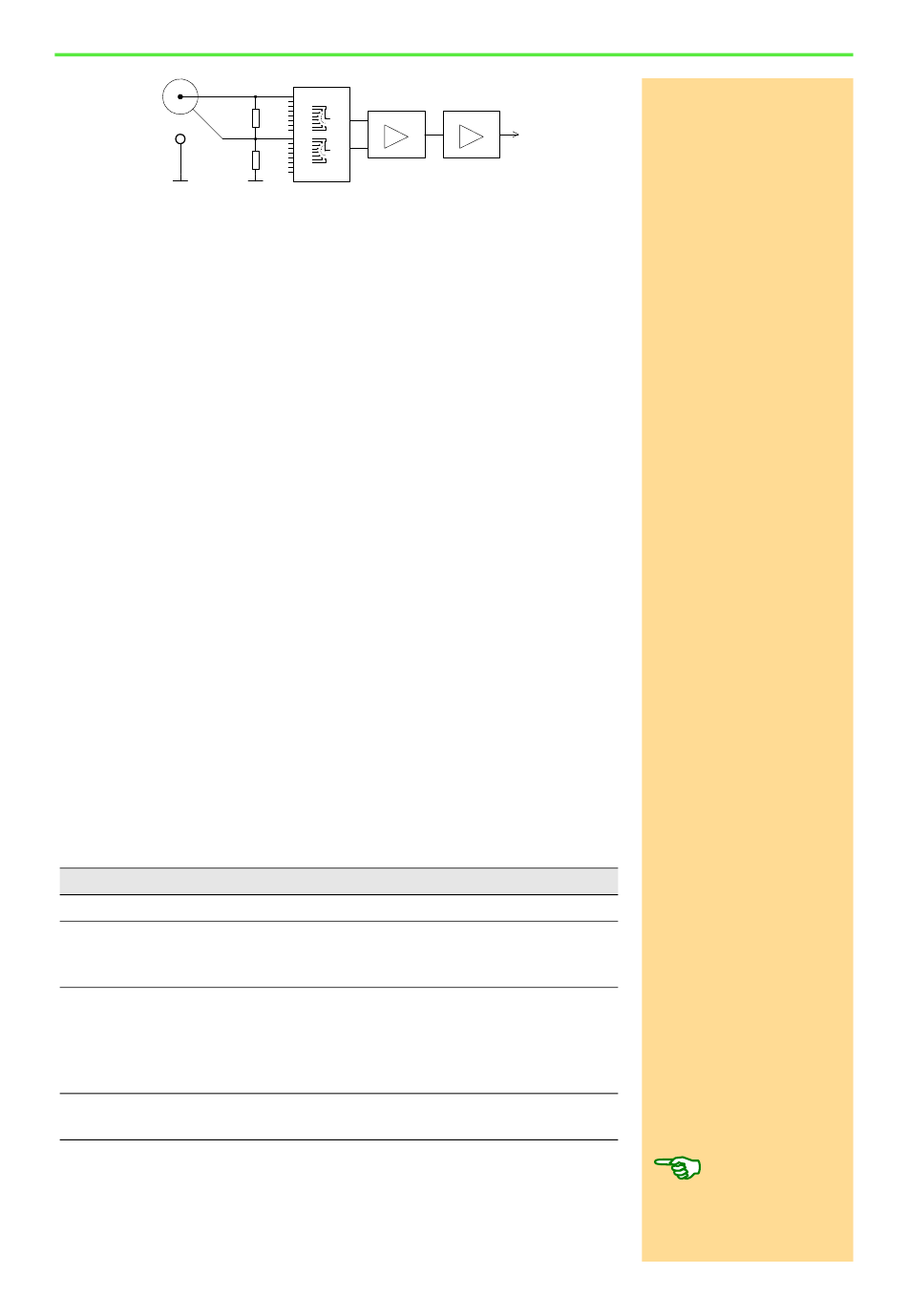

Abb. 6 – Eingangsbeschaltung eines analogen Eingangs
Signale an den Multiplexer-Ausgängen werden mit dem 18Bit Analog-Digital-
Wandler (ADC) konvertiert (siehe Abb. 2 „Funktionsschema ADwin-Gold II").
Der 18Bit-ADC arbeitet schnell (max. 2µs) und sehr genau (76µV).
Es gibt zwei Methoden, Messwerte zu wandeln, die alternativ einsetzbar sind:
– Einzelwertmessung: Die Wandlung wird zu einem definierten Zeitpunkt
gestartet und der Messwert nach der entsprechenden Zeit zurückgege-
ben. Der Wert kann 16 Bit oder 18 Bit Auflösung haben.
– Dauermessung: Eine Ablaufsteuerung wandelt kontinuierlich 16 Bit-
Messwerte. Man kann den jeweils aktuellsten Wert ohne Wartezeit
lesen, kennt aber den genauen Zeitpunkt der Messung nicht.
Der Befehl
führt mit einem der ADC eine komplette Messung auf
ADC()
einem analogen Eingang durch (siehe Seite 68) und liefert einen 16 Bit-Wert
zurück. Der Befehl berücksichtigt z.B. die Einschwingzeit des Multiplexers und
stellt einwandfreie Messungen sicher.
Messwerte mit der Auflösung 18 Bit sind mit dem Befehl
Seite 70); der Wert wird im Format 24 Bit zurückgegeben (siehe Seite 16).
Beide Befehle arbeiten mit dem 18 Bit-ADC, nur die Rückgabewerte haben
unterschiedliche Formate.
ADwin-Gold II beinhaltet für jeden ADC eine Ablaufsteuerung, die Messwerte
an ausgewählten Eingangskanälen des ADC nacheinander einlesen kann.
Dadurch kann der Prozessor stark entlastet werden, der die fertig gewandelten
Werte nur noch aus dem Zwischenspeicher der Ablaufsteuerung ausliest. Die
Ablaufsteuerungen der ADC arbeiten voneinander unabhängig.
Befehle zur Programmierung der analogen Eingänge sind ab Seite 68
beschrieben. Die Befehle sind in den Include-Dateien <ADwinGoldII.inc>
für ADbasic und <GoldIITiCo.inc> für TiCoBasic enthalten und werden
auch in der Online-Hilfe erläutert.
Bereich
vollständige Messung durchführen
Messung in Teilschritten durchführen
(siehe Kapitel 5.5)
Ablaufsteuerung initialisieren und starten
Daten aus der Ablaufsteuerung abrufen
Achten Sie auf einen möglichst geringen Ausgangswiderstand Ihrer Signal-
quelle (für die Eingangssignale), denn dieser kann die Messgenauigkeit beein-
flussen. Falls dies nicht möglich ist:
– Abhängig vom Ausgangswiderstand wird ein linearer Messfehler erzeugt
(je 10Ω etwa 1 Digit).
ADwin-Gold II , Handbuch Version 1.52, März 2010
MUX
InAmp
330k
+
-
330k
Befehle
ADC,
ADC24
SET_MUX1,
Start_Conv,
READ_ADC
SEQ_MODE
SEQ_SELECT
SEQ_SET_DELAY
SEQ_SET_GAIN
SEQ_START
SEQ_READ
SEQ_STATUS
PGA
zum
+
ADC
-
G = 1, 2, 4, 8
möglich (siehe
ADC24
SET_MUX2
Wait_EOC
Ein- und Ausgänge
18Bit-Messung
Einzelwertmessung
Dauermessung mit der
Ablaufsteuerung
Programmieren
13
