ADwin
T11 (TS 101)
TigerSHARC™
ENET
IN 1
MUX
IN 3
IN 5
PGA
IN 7
+
IN 9
-
IN 11
G = 1, 2, 4, 8
IN 13
IN 15
IN 2
MUX
IN 4
IN 6
PGA
IN 8
+
IN 10
-
IN 12
G = 1, 2, 4, 8
IN 14
IN 16
DIO 00-07
DIO 08-15
DIO 00-31
DIO 16-23
DIO 24-31
CLK/DIR
A/B
CO1, ..., CO4 (32 bit U/D counter)
PWM
CLK/
SSI 1, ..., SSI 4 (SSI decoder)
DATA
PROFI
PROFI DP-V1
Bus
EVENT

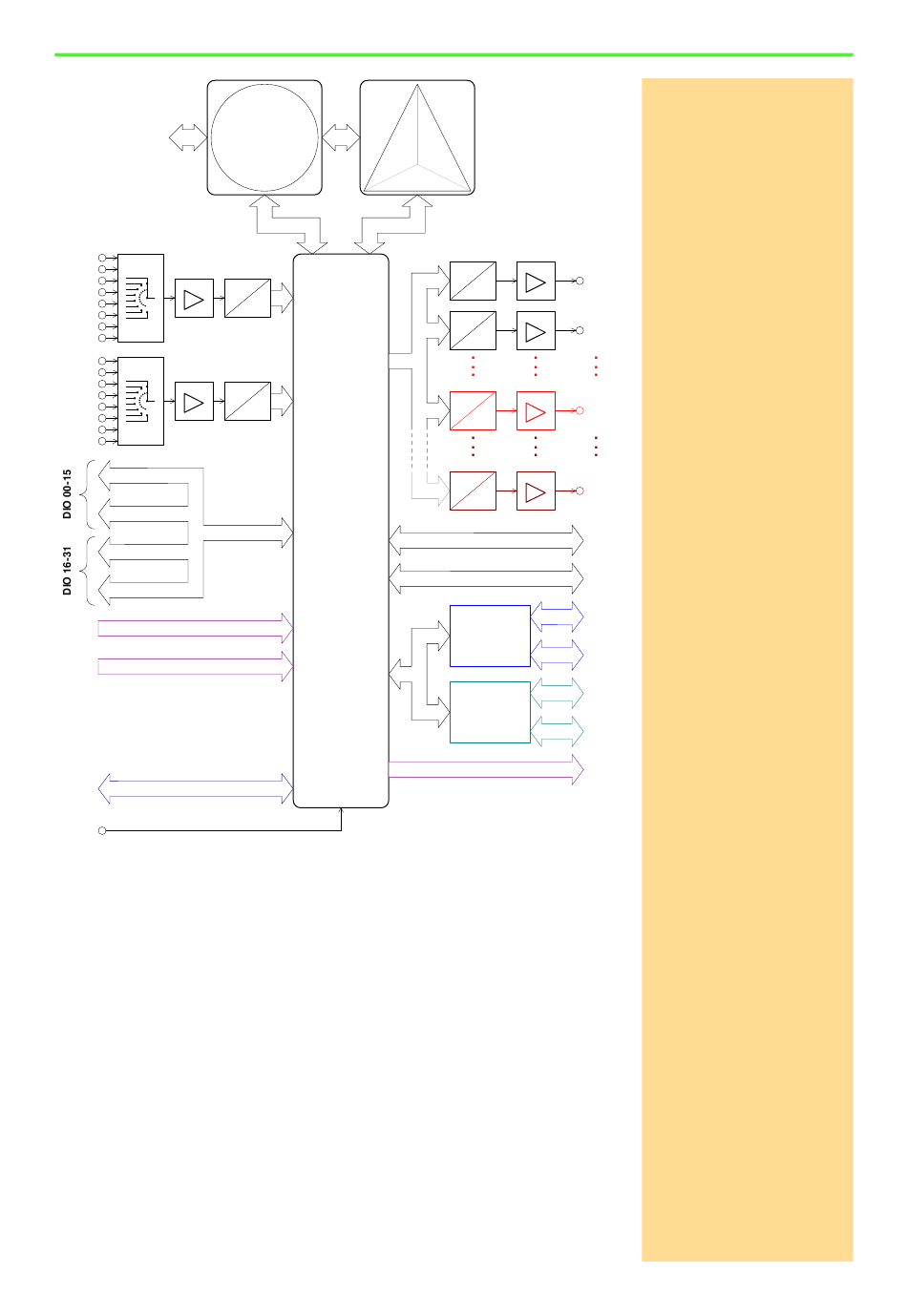

Abb. 2 – Funktionsschema ADwin-Gold II
Das System hat 2 × 8 analoge Eingänge mit BNC-Buchsen (alternativ: Sub-D-
Buchsen), die in zwei Gruppen jeweils mit einem Multiplexer verbunden sind.
Die Eingangssignale werden mit je einem 18Bit Analog-Digital-Wandler (ADC)
konvertiert (siehe Abb. 2 „Funktionsschema ADwin-Gold II").
In der Standardversion verfügt das ADwin-Gold II über 2 analoge Ausgänge
(optional 4 oder 8) mit 16Bit Auflösung und einem Ausgangs-Spannungsbe-
reich von -10V...+10V. Per Software können Sie die Ausgabe der Spannung
aller DAC synchronisieren.
Auf Sub-D-Anschlüssen stehen 32 digitale Ein- oder Ausgänge zur Verfügung.
Sie sind in Gruppen zu jeweils 8 als Ein- oder Ausgang frei programmierbar. Die
Ein- bzw. Ausgänge sind TTL-kompatibel.
Das ADwin-Gold II-System besitzt einen Trigger-Eingang (EVENT, siehe auch
Kapitel 5.2 „Digitale Ein- und Ausgänge"). Durch ein Signal (Trigger) am Ein-
gang können Prozesse ausgelöst werden, die dann sofort und vollständig
abgearbeitet werden (siehe ADbasic-Handbuch, Kapitel „Struktur des
ADbasic-Programms").
ADwin-Gold II , Handbuch Version 1.52, März 2010
@ 300 MHz
@ 50 MHz,
256 KiByte PM,
28 KiByte PM,
256 KiByte DM,
28 KiByte DM
256 KiByte EM,
256 MiByte DX
18 bit, 2µs
A
D
18 bit, 2µs
A
D
T11-Bus
&
TiCo-Bus
TiCo
16 bit
OP
D
+
A
-
16 bit
OP
D
+
A
-
16 bit
OP
D
+
A
-
16 bit
OP
D
+
A
-
LS-Bus 1
LS-Bus 2
CAN(-LS) 1
CAN(-LS) 2
COM 1
(RS-232/-485)
COM 2
(RS-232/-485)
PWM1, ..., PWM6
Systembeschreibung
OUT 1
OUT 2
OUT 4
OUT 8
LS1
LS2
CAN1
CAN2
COM1
COM2
PWM
Analoge Eingänge
Analoge Ausgänge
Digitale Ein- und
Ausgänge
Trigger-Eingang (EVENT)
