2 Aufbau und Wirkungsweise
6
Potentialausgleichs-
schraube
7
Belüftungs- und
Medienablaufventil
8
Vakuumanschluss
9
Typenschild (s. Kap.
2.1.2 - "Typenschild")
10 Wärmetauscher des
Kälteaggregats
11 Elektr. Anschluss
Vakuummesssonde
12 Spannungsversorgung
Drucksteuerventil
13 Spannungsversorgung
Vakuumpumpe
14 Netzsicherung
15 Netzkabel
12 / 104

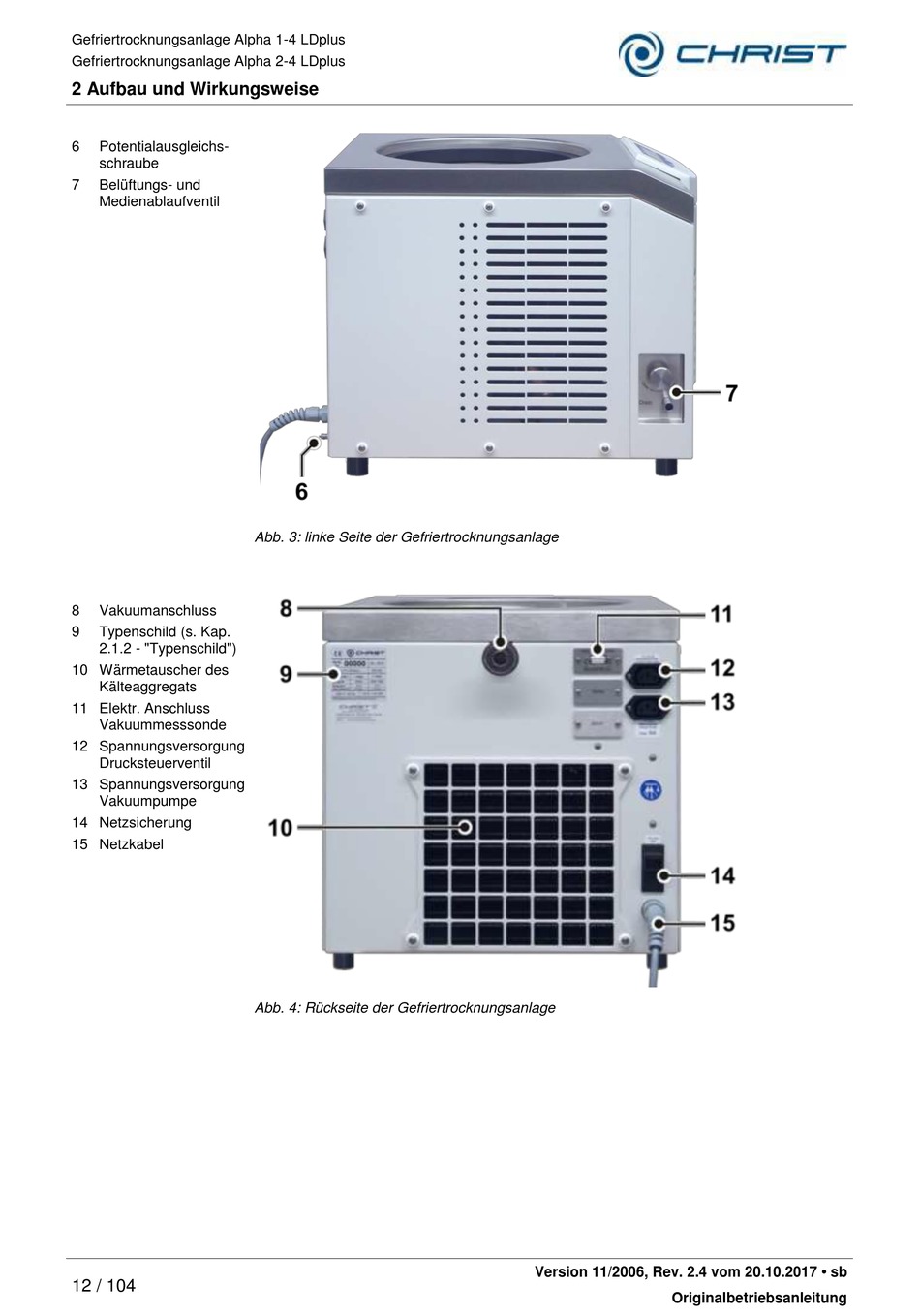

Abb. 3: linke Seite der Gefriertrocknungsanlage
Abb. 4: Rückseite der Gefriertrocknungsanlage
