SATEL

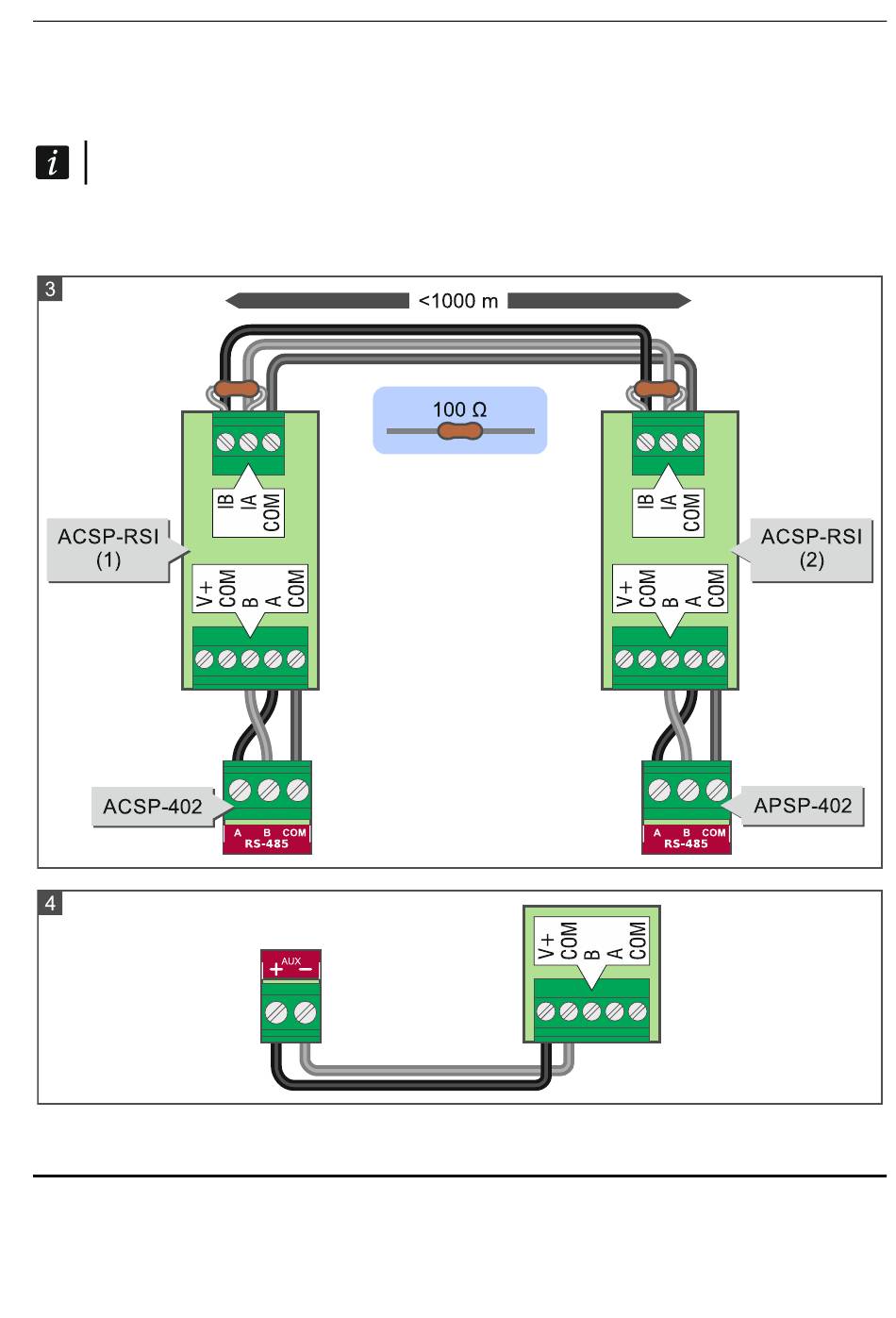

verdrilltes Kabel, das die Brandschutzanforderungen erfüllt. An die Klemmen IA und IB
der Module schrauben Sie die Widerstände 100 Ω an.
5. Wenn das Modul einen seriellen Drucker unterstützen soll, setzen Sie eine Steckbrücke
an die Pins PRINTER auf und schließen Sie den Drucker an das Modul an.
Nur ein ACSP-RSI-Modul im Brandmeldesystem kann einen Drucker unterstützen.
6. Schließen Sie die Stromversorgung an das Modul an (Abb. 4).
7. Befestigen Sie das Hauptplatinenmodul der Zentrale / des abgesetzten Bedienfeldes an
den Halterungen.
4. Technische Daten
Spannungsversorgung ........................................................................................... 12...18 V DC
Max. Stromaufnahme ...................................................................................................... 45 mA
Betriebstemperaturbereich ................................................................................... -10°C...+55°C
Max. Feuchtigkeit ............................................................................................................ 93±3%
ACSP-RSI
3
