Satel ACX-100 Bedienungsanleitung

Das Erweiterungsmodul der Ein- und Ausgänge ACX-100 arbeitet mit dem
Funkbasismodul des drahtlosen Systems ACU-100 zusammen. Es ermöglicht einen
Ausbau des Systems um weitere 8 Ausgänge und 4 Steuerungseingänge. An dem
Funkbasismodul ACU-100 können maximal 5 Module ACX-100 angeschlossen
werden. Sowohl die Steuerungseingänge, sowie auch die Ausgänge besitzen die
gleichen Eigenschaften wie die im Funkbasismodul ACU-100.
1. B
ESCHREIBUNG DER
Dioden zur
Signalisierung
des Zustandes
der Ausgänge
Stifte zur
Einstellung
der Adresse
A0
A1
A2

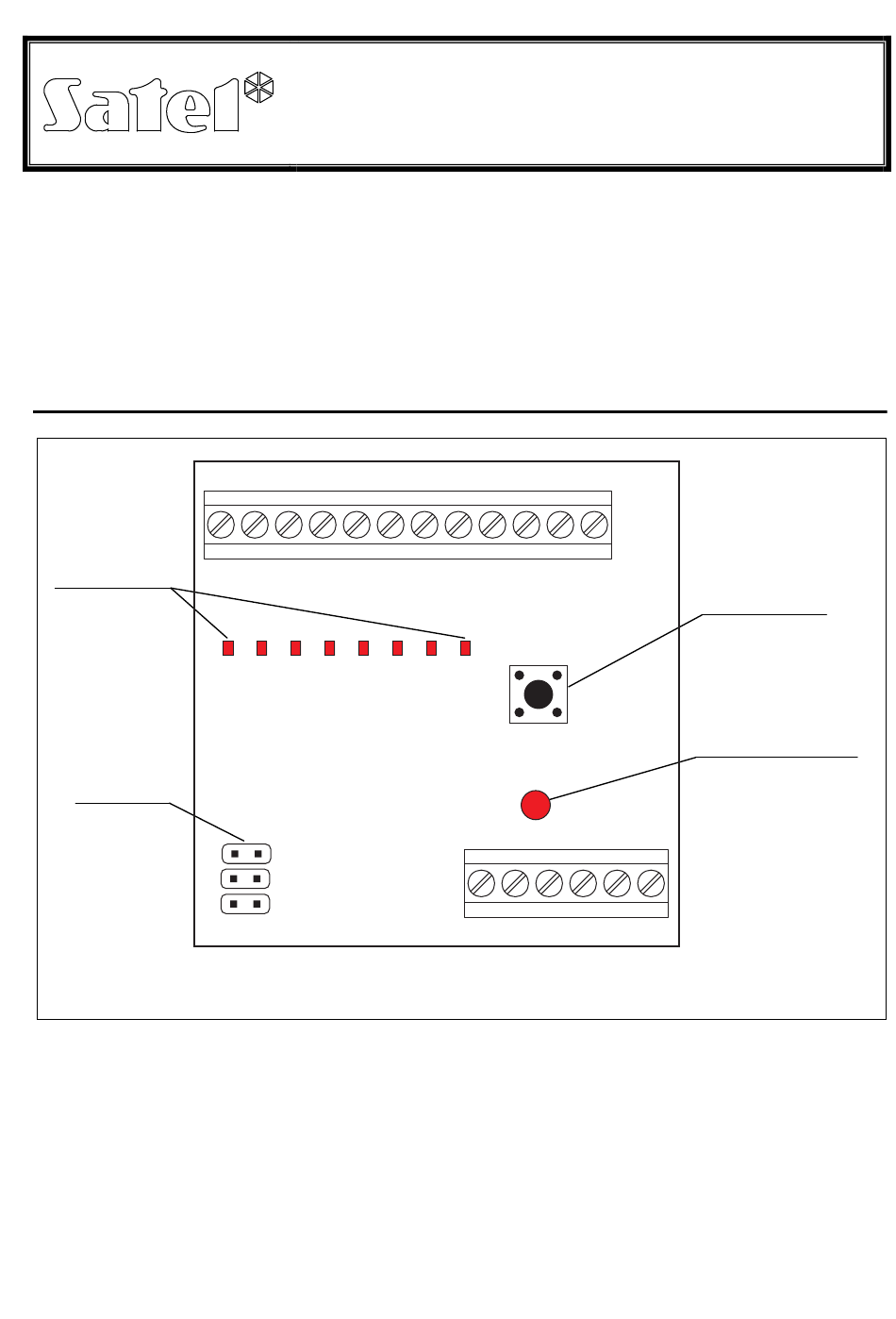

Abb. 1. Darstellung der Platine des Moduls ACX-100.
Klemmenbeschreibung:
O1...O8 - Ausgänge zur Anzeige des Zustands der drahtlosen Komponenten
AR1...AR4 - Steuerungseingänge
DAT, CLK - Kommunikationsbus
COM - Masse
12V - Speiseeingang
TMP - Klemmen des Sabotagekontakts des Moduls (NC)
®
E
LEKTRONIK
O1 O2 O3 O4 O5 O6 O7 O8 AR1 AR2 AR3 AR4
FUNKERWEITERUNGSMODUL
DER EIN- UND AUSGÄNGE
ACX-100
-P
LATINE
DAT CLK COM
Sabotagekontakt
LED-Diode zur
Signalisierung der
Kommunikation mit
dem Funkbasismodul
12V TMPTMP
