Satel ACX-200 Bedienungsanleitung

Diese Anleitung herunterladen

ERWEITERUNGSMODUL DER

VERDRAHTETEN EIN- UND AUSGÄNGE

ACX-200

acx200_de 11/12

Das Erweiterungsmodul der verdrahteten Ein- und Ausgänge ACX-200 ist für den

Betrieb mit dem bidirektionalen ABAX Funksystem vorgesehen. Es ist mit dem

Funkbasismodul ACU-100 kompatibel. Es wird mittels des Funkbasismoduls ACU-100

in Programmversion 1.05 oder höher sowie mittels der Zentrale INTEGRA 128-WRL

bedient. 4 Eingänge und 4 Ausgänge ermöglichen den Anschluss von verdrahteten

Geräten (Melder, Signalgeber, usw.) zu dem drahtlosen System. Eingänge des

Erweiterungsmoduls können analog wie die verdrahteten Eingänge konfiguriert

werden. Ausgänge des Erweiterungsmoduls sind Relaisausgänge. Das Erweiterungs-

modul ACX-200 belegt die 4 Positionen auf der Liste der Geräte, die mittels des

Funkbasismoduls ACU-100 oder der Zentrale INTEGRA 128-WRL bedient werden.

Es wird mit der Gleichspannung 12 V (+/-15%) gespeist.

1. Beschreibung der Elektronikplatine

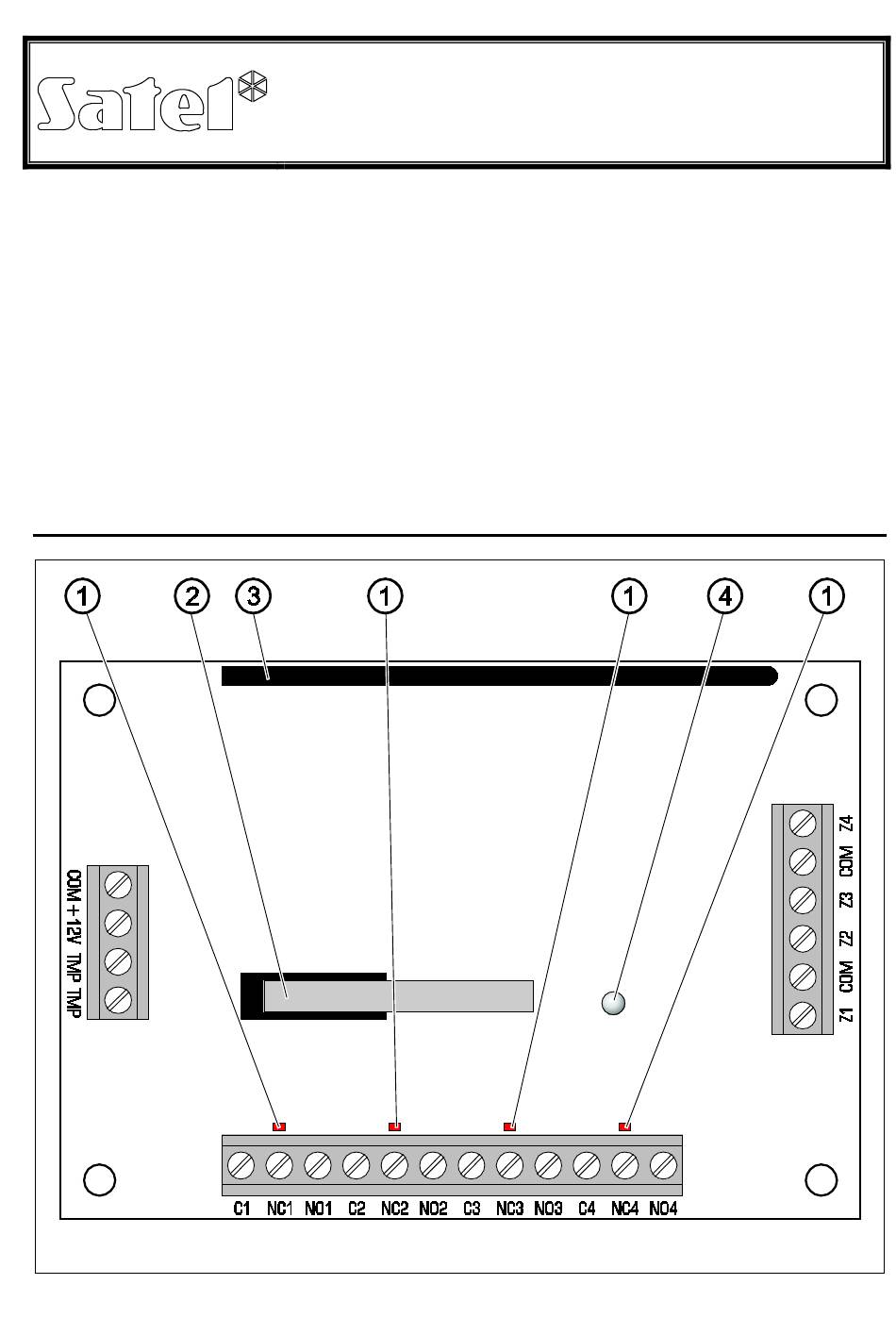

Abb. 1. Darstellung der Elektronikplatine.

Seite 1 Erweiterungsmoduls können analog wie die verdrahteten Eingänge konfiguriert werden. Ausgänge des Erweiterungsmoduls sind Relaisausgänge. Das Erweiterungs- modul ACX-200 belegt die 4 Positionen auf der Liste der Geräte, die mittels des Funkbasismoduls ACU-100 oder der Zentrale INTEGRA 128-WRL bedient werden. Es wird mit der Gleichspannung 12 V (+/-15%) gespeist.
Seite 2 Montageort so zu ändern, dass dadurch für die Kommunikation eine optimale Lage gefunden wird. Installieren Sie das Erweiterungsmodul der verdrahteten Ein- und Ausgänge ACX-200 nur in Innenräumen mit normaler Luftfeuchtigkeit. Die Elektronikplatine wird im Plastikgehäuse OPU-1 A montiert.
Seite 3 Zentralen der Serien INTEGRA und VERSA zu finden. Achtung: Die Norm EN50131-3 erfordert, dass die für die Eingänge eingestellte Sensibilität nicht größer als 399 ms ist, was im Falle des ACX-200 Erweiterungsmoduls bedeutet, dass max. 300 ms einzustellen ist.
Seite 4 Manufacturer: SATEL sp. z o.o. Product: ul. Schuberta 79 80-172 Gdańsk, POLAND ACX-200 – Hardwired zone/output expander of ABAX system. tel. (+48 58) 320-94-00 fax. (+48 58) 320-94-01 Product description: Hardwired zone/output expander, designed to work together with the ABAX wireless system components within the 868.0MHz –...
