Atenção: não danificar o filme Kapton!
⇒ Retire a porta que se encontra por baixo da mesa de impressão.
⇒ Abra o cartão com a tampa cuidadosamente, para não danificar o conteúdo.
⇒ Retire a tampa e pouse-a de forma segura, para a montagem posterior.

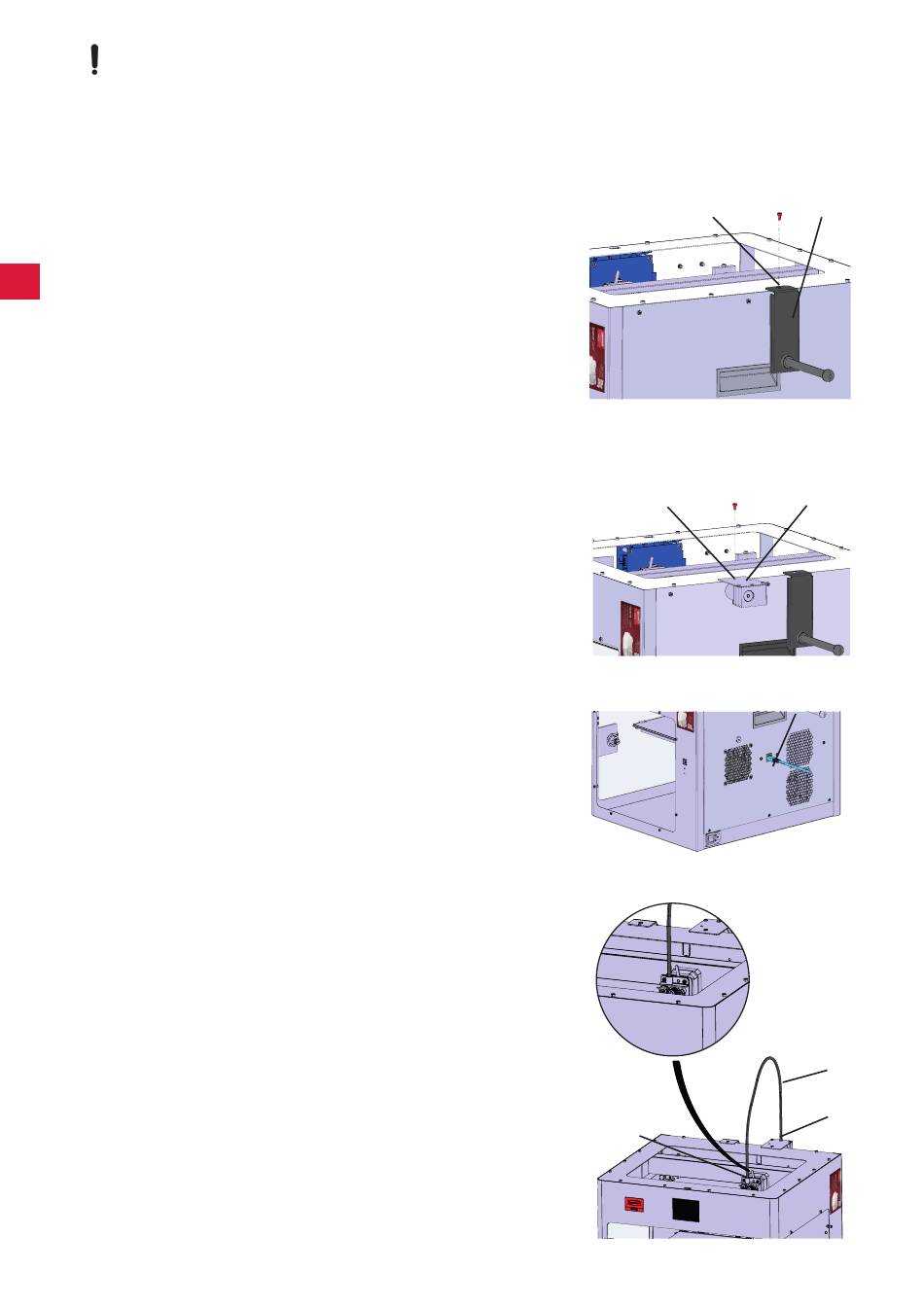

4.2 Montagem da impressora
4.2.1 Instalação do suporte de bobina de filamento
⇒ Remova o parafuso (31) do lado superior atrás mediante a cha-
ve Allen fornecida�
⇒ Fixe o suporte de bobina de filamento (7) nesta posição com o
pt
parafuso�
4.2.2 Instalação do sensor de filamento (FMS)
⇒ Remova o parafuso (30) do lado superior atrás mediante a cha-
ve Allen fornecida�
⇒ Fixe o FMS (9) nesta posição com o parafuso.
⇒ Conecte o cabo de conexão do FMS no lado traseiro do equipa-
mento (14).
4.2.3 Instalação do tubo tracionador do filamento
⇒ Insira a ponta do tubo tracionador do filamento (2) para dentro
do FMS (9), pelo lado de cima.
⇒ Insira a outra ponta pelo lado de cima, na abertura do lado dian-
teiro do extrusor (10).
10
- 8 -
7
31
Fig. 2
30 9
Fig. 3
14
Fig. 4
Fig. 5
2
9
