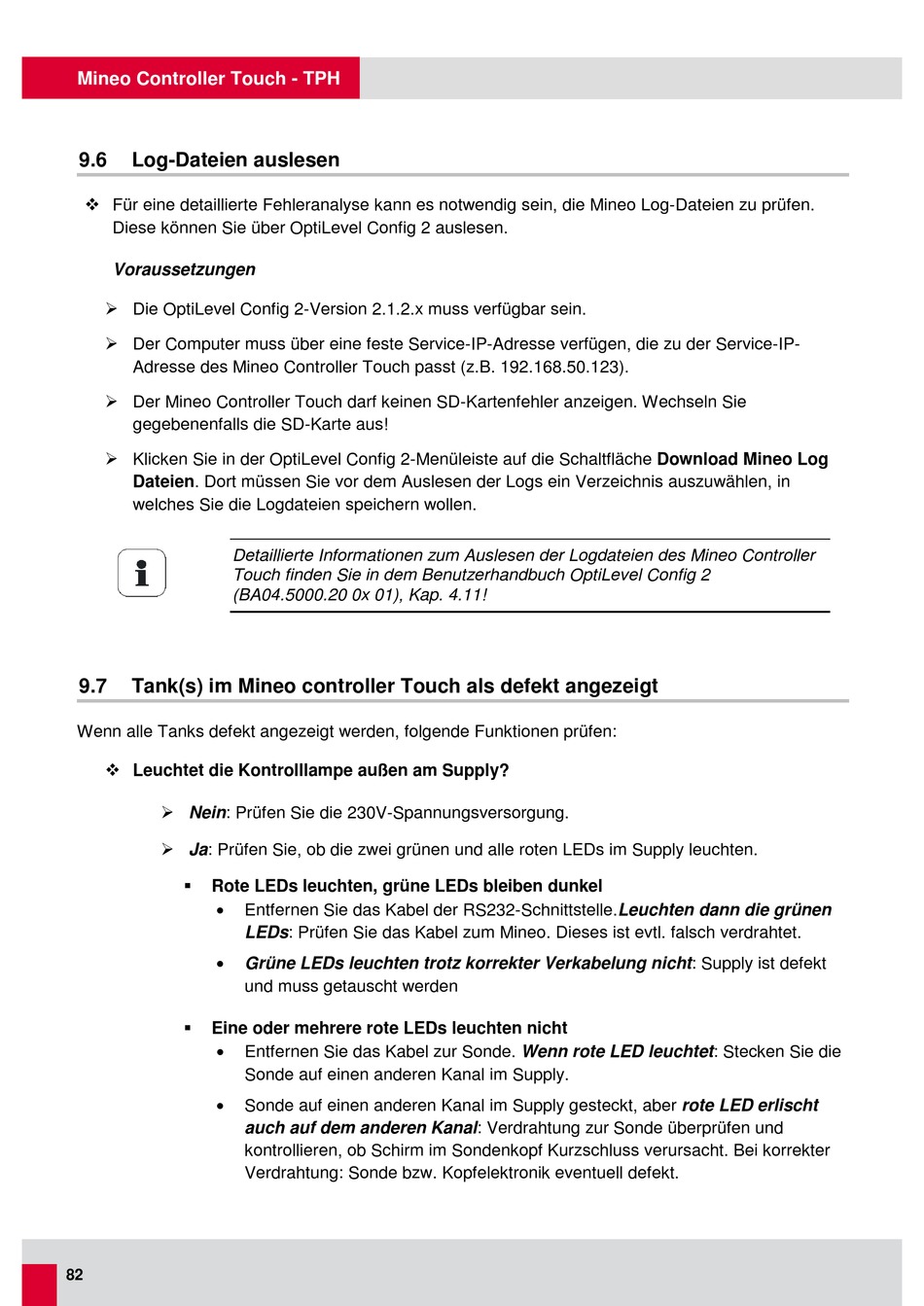

Mineo Controller Touch - TPH
9.6
Log-Dateien auslesen
Für eine detaillierte Fehleranalyse kann es notwendig sein, die Mineo Log-Dateien zu prüfen.
Diese können Sie über OptiLevel Config 2 auslesen.
Voraussetzungen
Die OptiLevel Config 2-Version 2.1.2.x muss verfügbar sein.
Der Computer muss über eine feste Service-IP-Adresse verfügen, die zu der Service-IP-
Adresse des Mineo Controller Touch passt (z.B. 192.168.50.123).
Der Mineo Controller Touch darf keinen SD-Kartenfehler anzeigen. Wechseln Sie
gegebenenfalls die SD-Karte aus!
Klicken Sie in der OptiLevel Config 2-Menüleiste auf die Schaltfläche Download Mineo Log
Dateien. Dort müssen Sie vor dem Auslesen der Logs ein Verzeichnis auszuwählen, in
welches Sie die Logdateien speichern wollen.
Detaillierte Informationen zum Auslesen der Logdateien des Mineo Controller
Touch finden Sie in dem Benutzerhandbuch OptiLevel Config 2
(BA04.5000.20 0x 01), Kap. 4.11!
9.7
Tank(s) im Mineo controller Touch als defekt angezeigt
Wenn alle Tanks defekt angezeigt werden, folgende Funktionen prüfen:
Leuchtet die Kontrolllampe außen am Supply?
Nein: Prüfen Sie die 230V-Spannungsversorgung.
Ja: Prüfen Sie, ob die zwei grünen und alle roten LEDs im Supply leuchten.
Rote LEDs leuchten, grüne LEDs bleiben dunkel
•
•
Eine oder mehrere rote LEDs leuchten nicht
•
•
82
Entfernen Sie das Kabel der RS232-Schnittstelle.Leuchten dann die grünen
LEDs: Prüfen Sie das Kabel zum Mineo. Dieses ist evtl. falsch verdrahtet.
Grüne LEDs leuchten trotz korrekter Verkabelung nicht: Supply ist defekt
und muss getauscht werden
Entfernen Sie das Kabel zur Sonde. Wenn rote LED leuchtet: Stecken Sie die
Sonde auf einen anderen Kanal im Supply.
Sonde auf einen anderen Kanal im Supply gesteckt, aber rote LED erlischt
auch auf dem anderen Kanal: Verdrahtung zur Sonde überprüfen und
kontrollieren, ob Schirm im Sondenkopf Kurzschluss verursacht. Bei korrekter
Verdrahtung: Sonde bzw. Kopfelektronik eventuell defekt.
