Mineo Controller Touch - TPH
2.3

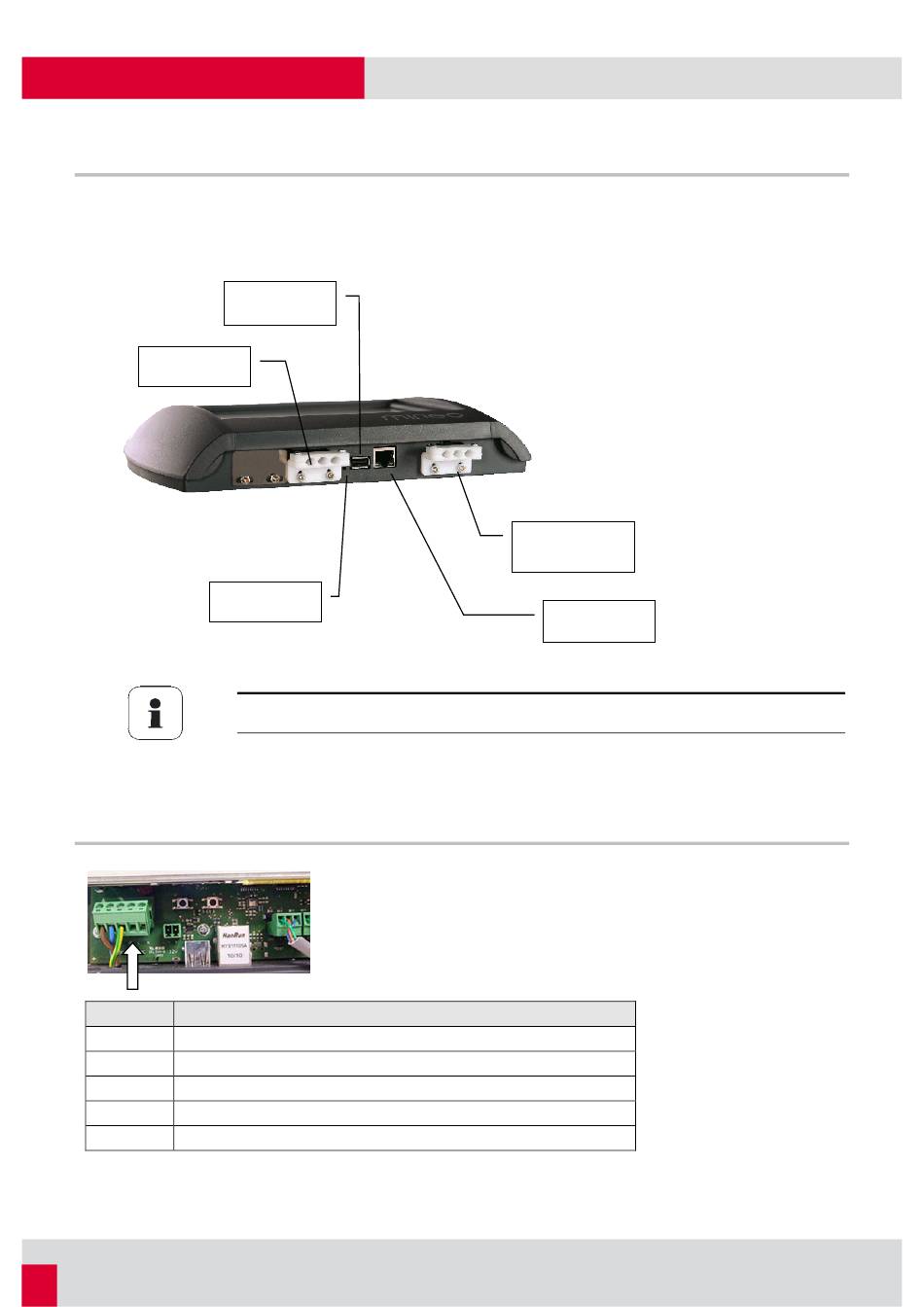

Anschlussübersicht
An der Unterseite des Controllers befinden sich die Zugentlastungen und Stecker für den Anschluss
des Controllers. Die Klemmen befinden sich auf dem Controller Board und sind entsprechend
gekennzeichnet.
Spannung
Reset-Knopf
2.4
Anschluss Spannungsversorgung
Klemme
Belegung
L
Phase 100 – 240 V DC 50/60 Hz
N
Neutralleiter
PE
Schutzleiter
L
Abgriff Phase zum Weiterschleifen auf ein weiteres Gerät
N
Abgriff Neutralleiter zum Weiterschleifen auf ein weiteres Gerät
16
USB
Sie müssen das Gehäuse öffnen, um die Leitungen anschließen zu können.
Installation –
Host, Supply,
Display
LAN
Kapitel 2
