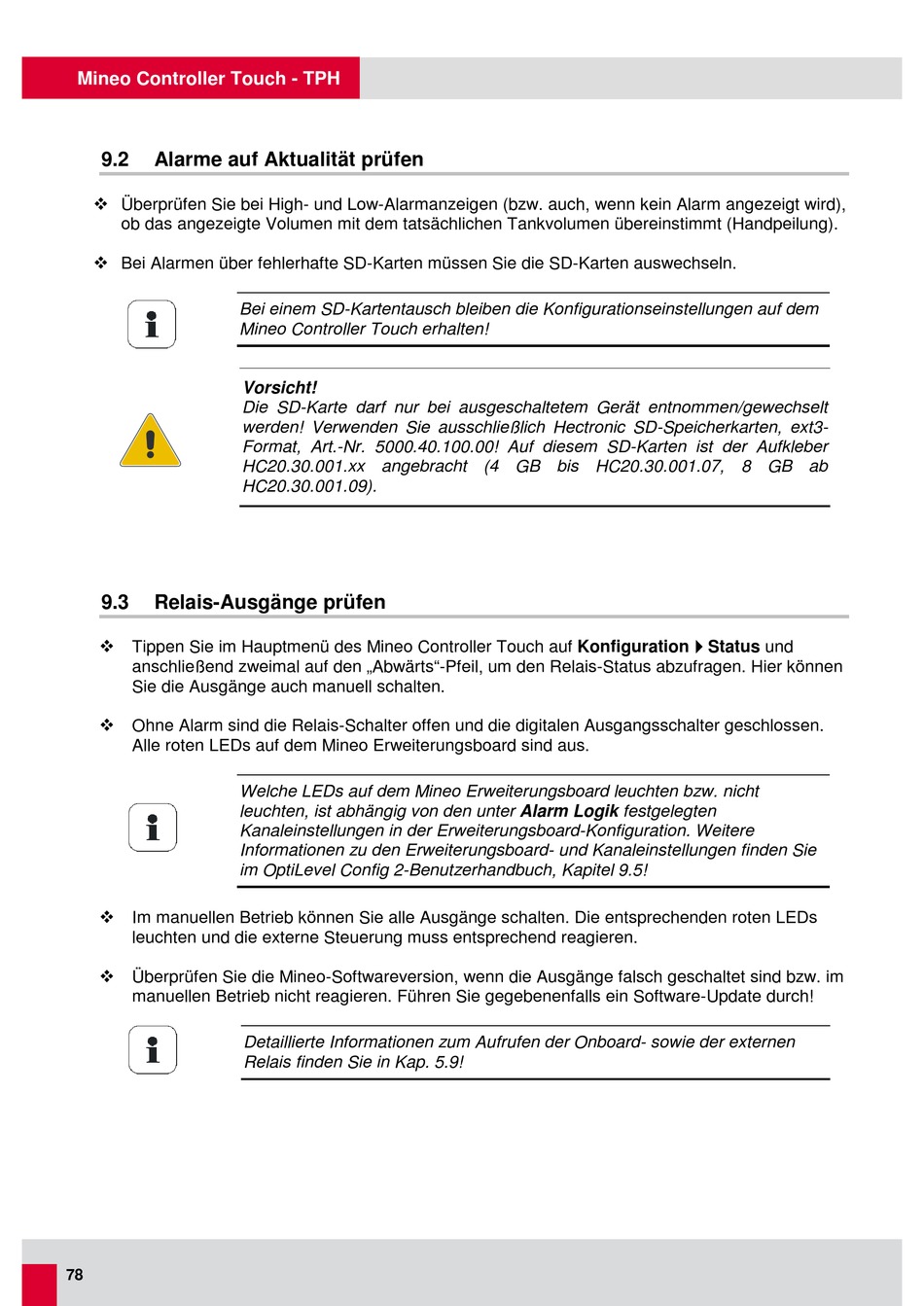

Mineo Controller Touch - TPH
9.2
Alarme auf Aktualität prüfen
Überprüfen Sie bei High- und Low-Alarmanzeigen (bzw. auch, wenn kein Alarm angezeigt wird),
ob das angezeigte Volumen mit dem tatsächlichen Tankvolumen übereinstimmt (Handpeilung).
Bei Alarmen über fehlerhafte SD-Karten müssen Sie die SD-Karten auswechseln.
Bei einem SD-Kartentausch bleiben die Konfigurationseinstellungen auf dem
Mineo Controller Touch erhalten!
9.3
Relais-Ausgänge prüfen
Tippen Sie im Hauptmenü des Mineo Controller Touch auf Konfiguration
anschließend zweimal auf den „Abwärts"-Pfeil, um den Relais-Status abzufragen. Hier können
Sie die Ausgänge auch manuell schalten.
Ohne Alarm sind die Relais-Schalter offen und die digitalen Ausgangsschalter geschlossen.
Alle roten LEDs auf dem Mineo Erweiterungsboard sind aus.
Welche LEDs auf dem Mineo Erweiterungsboard leuchten bzw. nicht
leuchten, ist abhängig von den unter Alarm Logik festgelegten
Kanaleinstellungen in der Erweiterungsboard-Konfiguration. Weitere
Informationen zu den Erweiterungsboard- und Kanaleinstellungen finden Sie
im OptiLevel Config 2-Benutzerhandbuch, Kapitel 9.5!
Im manuellen Betrieb können Sie alle Ausgänge schalten. Die entsprechenden roten LEDs
leuchten und die externe Steuerung muss entsprechend reagieren.
Überprüfen Sie die Mineo-Softwareversion, wenn die Ausgänge falsch geschaltet sind bzw. im
manuellen Betrieb nicht reagieren. Führen Sie gegebenenfalls ein Software-Update durch!
78
Vorsicht!
Die SD-Karte darf nur bei ausgeschaltetem Gerät entnommen/gewechselt
werden! Verwenden Sie ausschließlich Hectronic SD-Speicherkarten, ext3-
Format, Art.-Nr. 5000.40.100.00! Auf diesem SD-Karten ist der Aufkleber
HC20.30.001.xx angebracht (4 GB bis HC20.30.001.07, 8 GB ab
HC20.30.001.09).
Detaillierte Informationen zum Aufrufen der Onboard- sowie der externen
Relais finden Sie in Kap. 5.9!
