Installation –
Kapitel 2
2.5

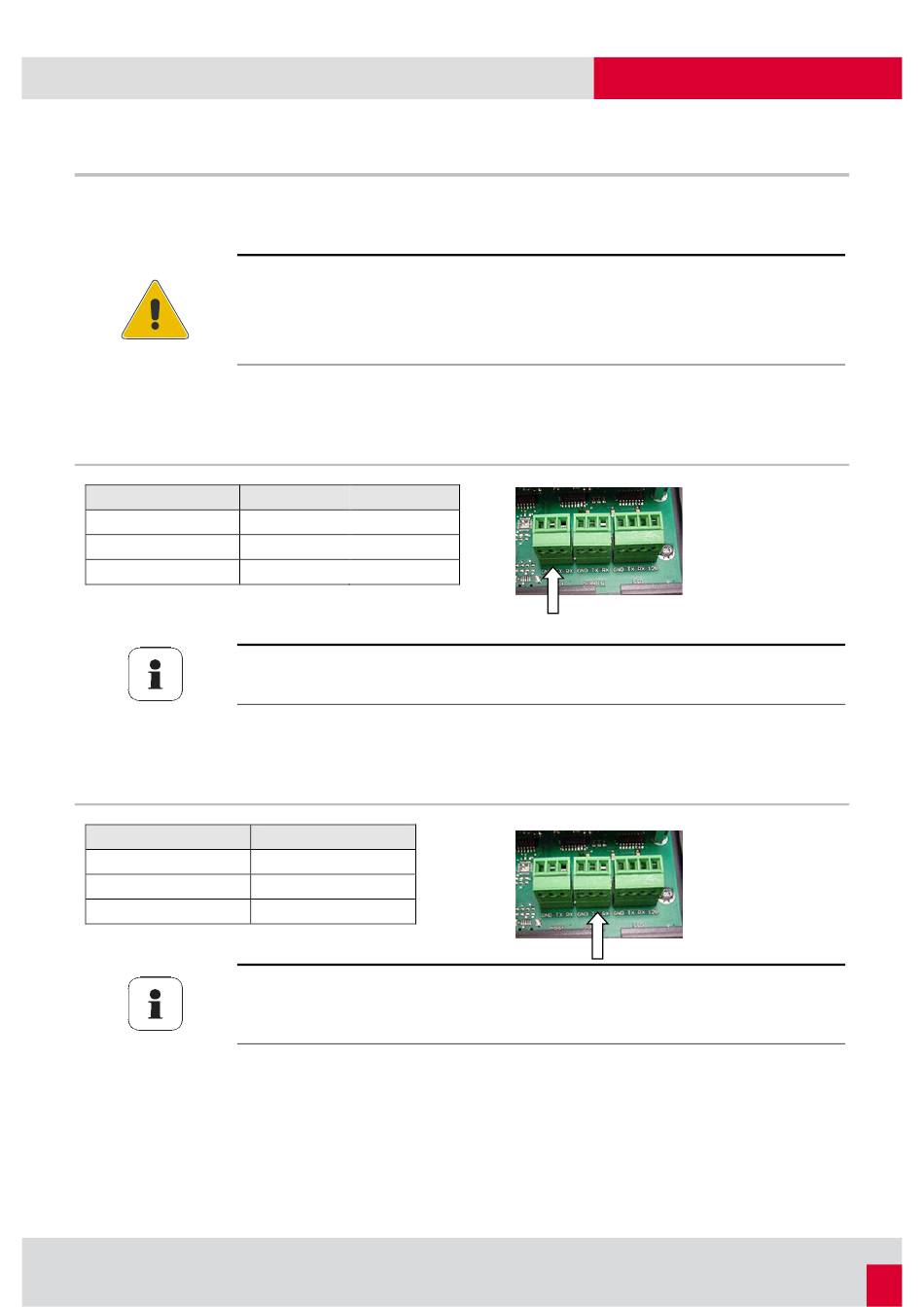

Steckerbelegung Peripheriegeräte
Die Stecker sind auf dem Mineo Board nach den vorbelegten Anschluss-Möglichkeiten beschriftet.
Warnung
Kurzschlussgefahr – Defekt des Gerätes!
Trennen Sie das Gerät vom elektrischen Netz, bevor Sie weitere Geräte an-
schließen!
2.5.1 Stecker „Host"
Stecker „Host"
GND
Tx
Rx
Wenn ein Host über die LON-Schnittstelle angeschlossen ist, kann der Stecker
„Host" nicht mehr belegt werden (siehe Kapitel 6).
2.5.2 Stecker „Supply"
Stecker „Supply"
GND
Tx
Rx
Beim Anschluss eines Supply und eines Wave wird für das Wave üblicherweise
der Stecker „Display" mitbenutzt. Ist der Stecker bereits durch ein TDD belegt,
müssen Sie das Erweiterungsboard benutzen (siehe Kapitel 5).
FCC/POS
9-pin SUB-D
GND
5
RxD
2
TxD
3
Supply
GND
RxD
TxD
Mineo Controller Touch - TPH
17
