Mineo Controller Touch - TPH
2.9

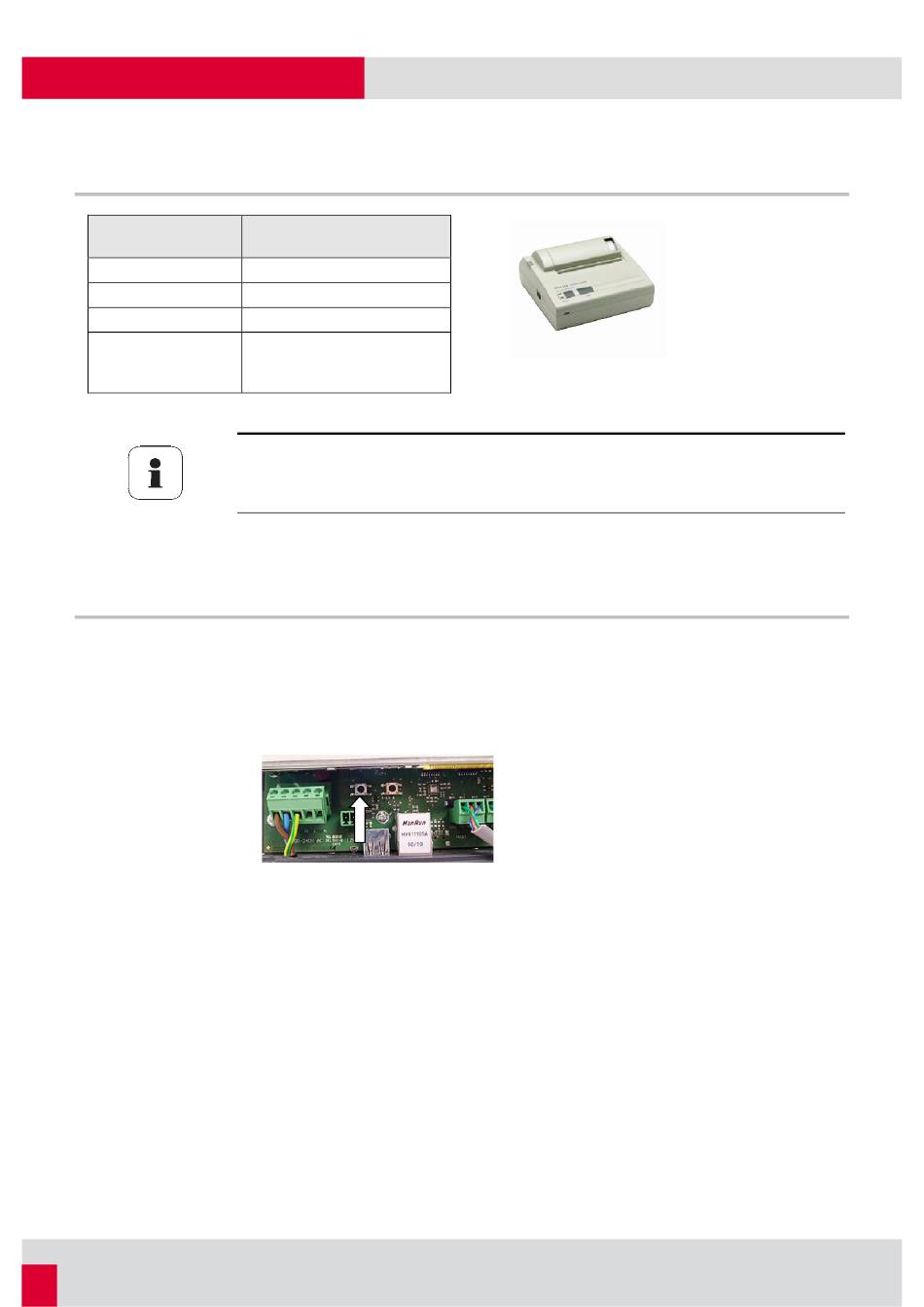

Anschluss Drucker
Mineo (Stecker
„Display")
GND
Tx
Rx
12V
Falls die Schnittstelle „Display" durch ein TDD belegt ist, dann wird das Mineo
Interface Erweiterungsboard benötigt. Das Erweiterungsboard verfügt über
weitere COM-Schnittstellen (siehe Kapitel 5).
2.10 Reset-Knopf
Es gibt zwei Möglichkeiten, das Gerät zurückzusetzen. Ein Reset-Knopf befindet sich auf der
Unterseite des Controllers (siehe Kap. 4.11), der andere Knopf ist auf dem Board unterhalb des
Displays. Dieser kann nur bei geöffnetem Gehäuse betätigt werden.
22
Drucker
5 (GND)
3 (TxD)
2 (RxD)
Wird nicht benötigt,
Stromversorgung über
Netzteil
Installation –
Kapitel 2
