Installation – Kapitel 2

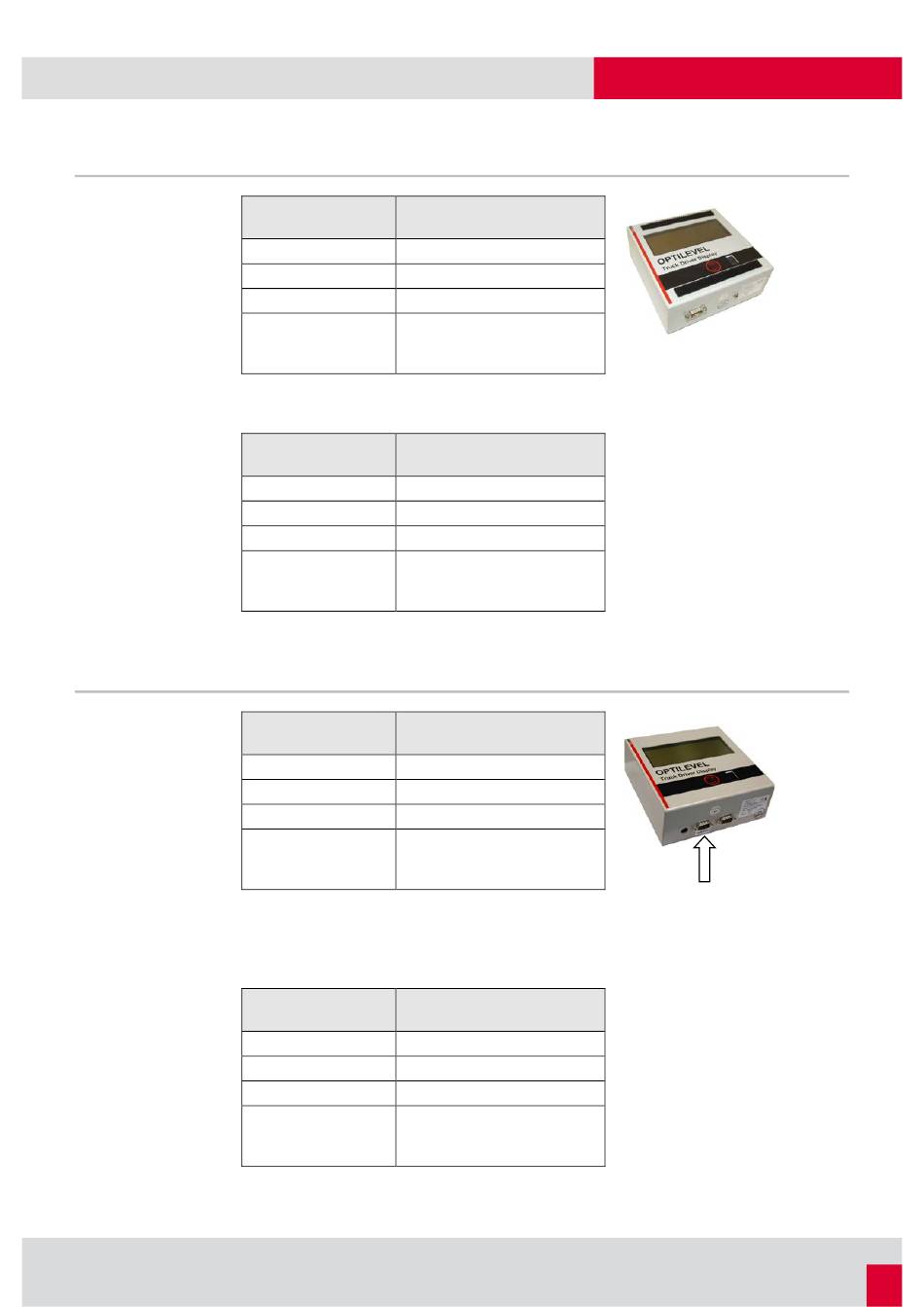

2.8.2 Truck Driver Display "Alte Generation" mit 1 SUB-D Stecker

RS-232
RS-485
2.8.3 Truck Driver Display „Alte Generation" mit 2 SUB-D Steckern
RS-232
Anschluss an Stecker rechts neben der Spannungsversorgung.
RS-485
Anschluss an Stecker rechts neben der Spannungsversorgung.
Mineo (Stecker TDD alt (1 SUB-D Stecker)
„Display")
GND
Tx
Rx
12V Wird nicht benötigt,
Stromversorgung über
Mineo (Stecker TDD alt (1 SUB-D Stecker)
„Display")
GND
Tx
Rx
12V Wird nicht benötigt,
Stromversorgung über
Mineo (Stecker TDD alt (2 SUB-D Stecker)
„Display")
GND
Tx
Rx
12V Wird nicht benötigt,
Stromversorgung über
Mineo (Stecker TDD alt (2 SUB-D Stecker)
„Display")
GND
Tx
Rx
12V Wird nicht benötigt,
Stromversorgung über
Mineo Controller Touch - TPH
5 (GND)
2 (RxD)
3 (TxD)
Netzteil (5V)
5 (GND)
3 (Rx+)
9 (Rx-)
Netzteil (5V)
5 (GND)
2 (RxD)
3 (TxD)
Netzteil (12V)
5 (GND)
7 (Rx+)
8 (Rx-)
Netzteil (12V)
