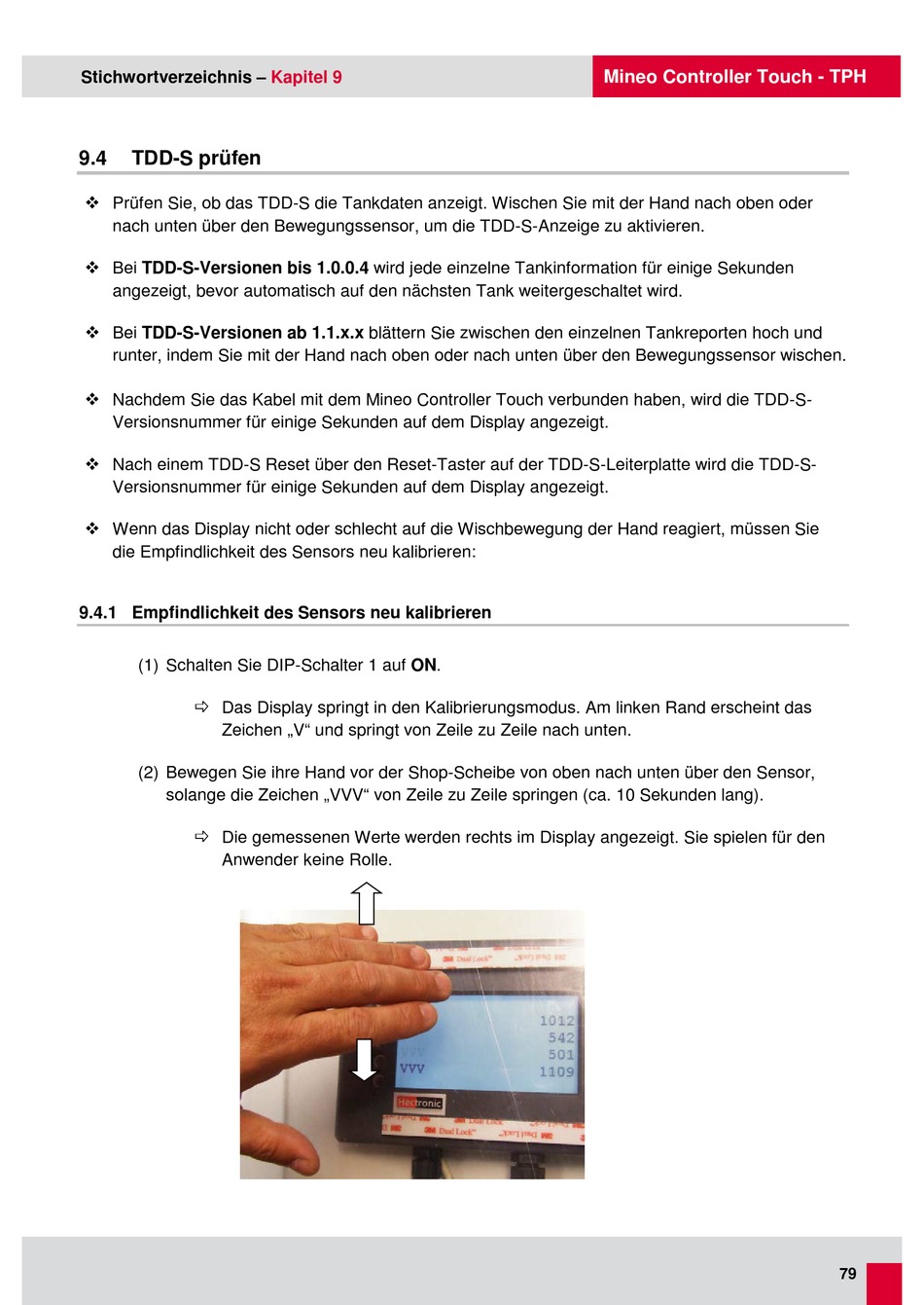

9.4
TDD-S prüfen
Prüfen Sie, ob das TDD-S die Tankdaten anzeigt. Wischen Sie mit der Hand nach oben oder
nach unten über den Bewegungssensor, um die TDD-S-Anzeige zu aktivieren.
Bei TDD-S-Versionen bis 1.0.0.4 wird jede einzelne Tankinformation für einige Sekunden
angezeigt, bevor automatisch auf den nächsten Tank weitergeschaltet wird.
Bei TDD-S-Versionen ab 1.1.x.x blättern Sie zwischen den einzelnen Tankreporten hoch und
runter, indem Sie mit der Hand nach oben oder nach unten über den Bewegungssensor wischen.
Nachdem Sie das Kabel mit dem Mineo Controller Touch verbunden haben, wird die TDD-S-
Versionsnummer für einige Sekunden auf dem Display angezeigt.
Nach einem TDD-S Reset über den Reset-Taster auf der TDD-S-Leiterplatte wird die TDD-S-
Versionsnummer für einige Sekunden auf dem Display angezeigt.
Wenn das Display nicht oder schlecht auf die Wischbewegung der Hand reagiert, müssen Sie
die Empfindlichkeit des Sensors neu kalibrieren:
9.4.1 Empfindlichkeit des Sensors neu kalibrieren
(1) Schalten Sie DIP-Schalter 1 auf ON.
Das Display springt in den Kalibrierungsmodus. Am linken Rand erscheint das
Zeichen „V" und springt von Zeile zu Zeile nach unten.
(2) Bewegen Sie ihre Hand vor der Shop-Scheibe von oben nach unten über den Sensor,
solange die Zeichen „VVV" von Zeile zu Zeile springen (ca. 10 Sekunden lang).
Die gemessenen Werte werden rechts im Display angezeigt. Sie spielen für den
Anwender keine Rolle.
Kapitel 9
Mineo Controller Touch - TPH
79
