Installation –
Kapitel 2
2.2

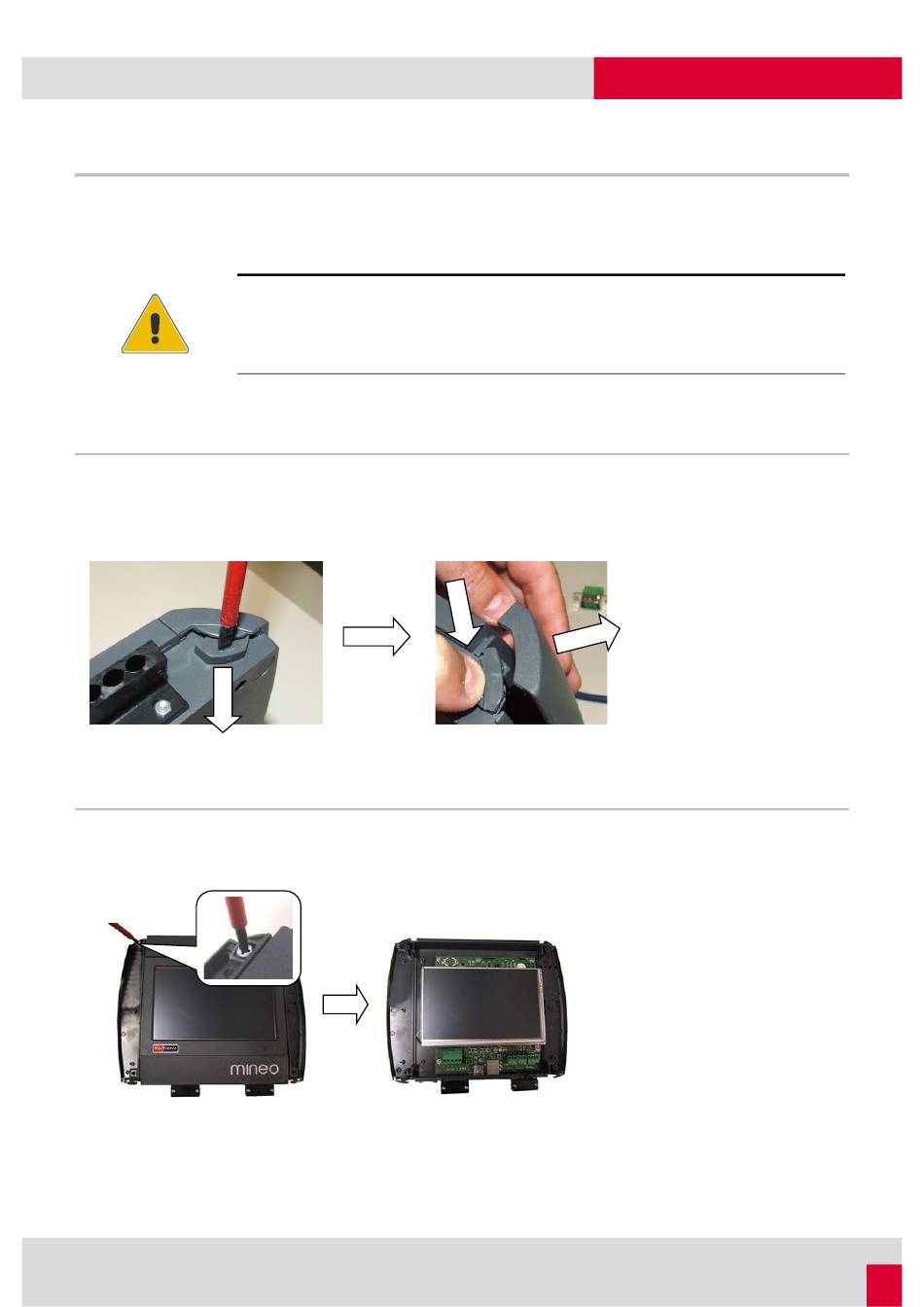

Gehäuse öffnen
Um Zugang zu den Anschlussklemmen sowie auch den Befestigungslöchern zu erhalten, müssen
Sie das Gehäuse öffnen. Hierzu nehmen Sie zuerst die Seitenteile ab, dann den Displayrahmen.
Warnung
Kurzschlussgefahr – Defekt des Gerätes!
Trennen Sie das Gerät vom elektrischen Netz, bevor Sie das Gehäuse öffnen!
2.2.1 Seitenteile entriegeln und abnehmen
Die Seitenteile sind an der Unterseite des Controllers durch zusätzliche Halter gesichert. Diese
müssen zuerst entfernt werden. Nach dem Entfernen der Halter drücken Sie die Lasche nach unten.
Das Seitenteil kann dann abgenommen werden.
2.2.2 Displayrahmen abschrauben
Wenn Sie die Seitenteile abgenommen haben, schrauben Sie die vier Schrauben für den
Displayrahmen ab. Dann könnnen Sie den Deckel abnehmen.
Mineo Controller Touch - TPH
15
