3.11
Weitere Anwendungen
3.11.1
Parallelschaltung als Master-Slave (MS)
Mehrere Geräte gleicher Art und gleichen Modells können zu einer Parallelschaltung verbunden werden, um eine höhere
Gesamtleistung zu erzielen. Für die Parallelschaltung werden üblicherweise alle Einheiten an ihren DC-Ausgängen, dem
Share-Bus und dem Master-Slave-Bus verbunden. Der Geräteverbund kann dann wie ein System, wie ein größeres Gerät mit
mehr Leistung betrachtet und behandelt werden.
Der Share-Bus wiederum dient zur dynamischen Ausregelung der Spannung am DC-Ausgang der Geräte, d. h. im CV-Betrieb,
besonders wenn am Mastergerät der Funktionsgenerator genutzt werden soll. Es müssen zumindest die DC-Minus-Anschlüsse
aller über Share-Bus verschalteten Geräte verbunden sein, damit der Share-Bus sauber regeln kann.

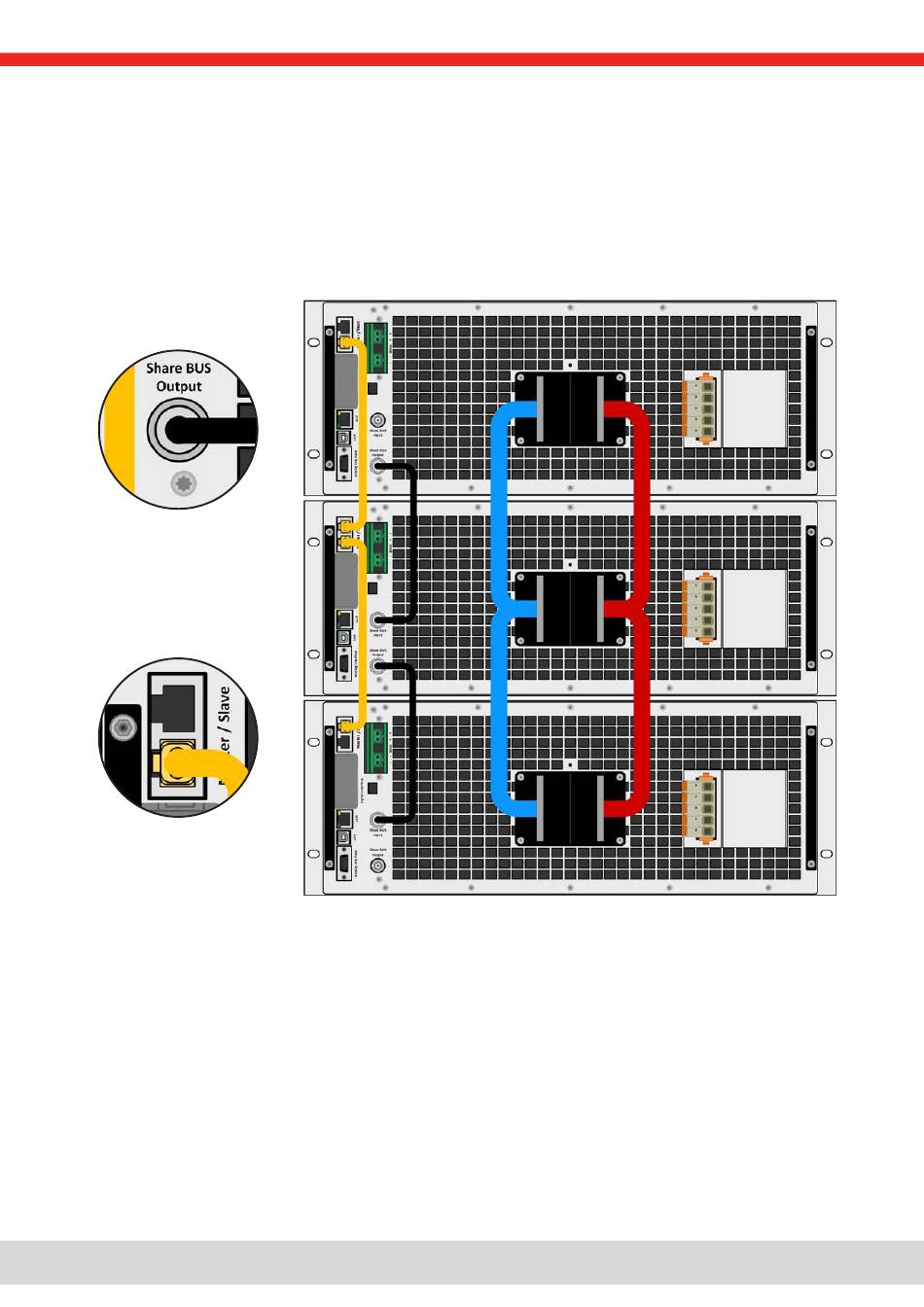

Prinzipdarstellung ohne Last bzw. externe Quelle:
Share-Bus-Verbindung
Master-Slave-Bus
3.11.1.1 Einschränkungen
Gegenüber dem Normalbetrieb eines Einzelgerätes hat Master-Slave-Betrieb folgende Einschränkungen:
Das MS-System reagiert auf Alarmsituationen zum Teil anders (siehe unten bei 3.11.1.7 )
•
Die Share-Bus-Verbindung hilft dem System, die Spannung aller beteiligter Geräte so schnell wie möglich auszuregeln,
•
trotzdem ist eine Parallelschaltung nicht so dynamisch wie ein Einzelgerät
•
Verbindung zu identischen Modellen aus anderen Serien wird nicht unterstützt
3.11.1.2 Verkabelung der DC-Ausgänge
Der DC-Ausgang jedes beteiligten Gerätes wird mit dem des nächsten Gerätes polrichtig verbunden usw. Dabei sind möglichst
kurze Kabel oder Kupferschienen mit ausreichendem Querschnitt (=niederinduktiv) zu benutzen. Der Querschnitt richtet sich
nach dem Gesamtstrom der Parallelschaltung. Das gilt genauso bei Verwendung von mehreren Geräteblöcken, also z. B. ei-
nem Block aus Netzgeräten und einem aus elektronischen Lasten, wenn diese später mal zu einem Zwei-Quadranten-Betrieb
zusammengeschaltet werden sollen. Die Blöcke sollten dann möglichst dicht bei einander stehen.
