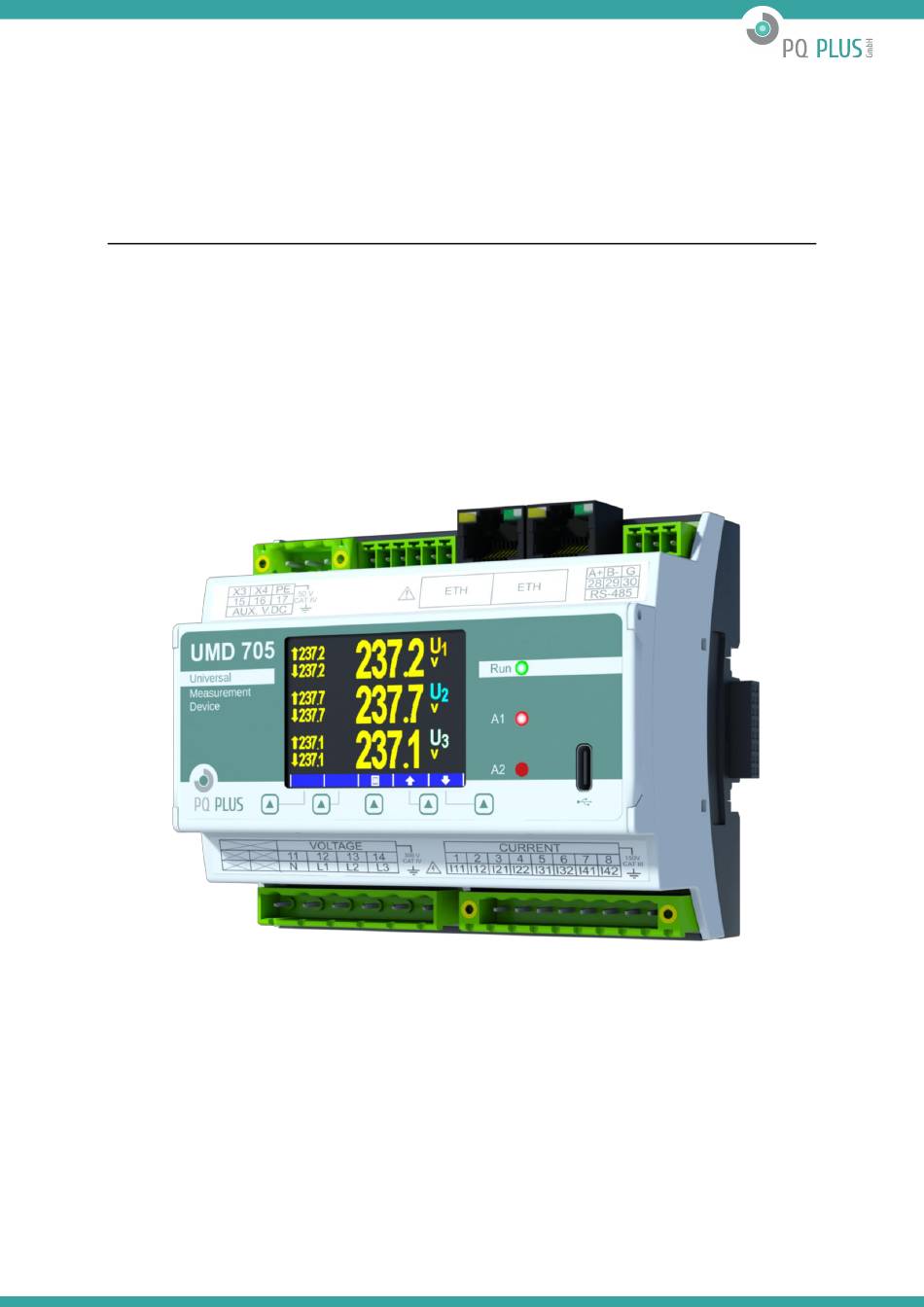

  • Seite 1 Bedienungsanleitung für UMD 705...

  • Seite 2: Inhaltsverzeichnis

    Allgemeines ......................3 Verbesserungen und erweiterte Funktionen ..................3 Messprinzip und Signalverarbeitung ....................3 Betrieb des Messgeräts ..................4 Sicherheitsanforderungen für die Verwendung des UMD 705 ............. 4 Anzeige und Bedienelemente ....................... 5 Installation des Geräts ........................5 2.3.1 Versorgungsspannung ......................6 2.3.2 Spannungsmesusng .........................

  • Seite 3: Allgemeines

    Allgemeines Das UMD 705 wurde speziell für die Überwachung der Energie- und Power Quality in modernen Stromsystemen und intelligen- ten Stromnetzen ("Smart Grid") entwickelt. Das Gerät ist generell für die Installation auf einer DIN Hutschiene vorgesehen. Das UMD 705 ist mit seinen vielfältigen Übertragungsoptionen für ein breites Spektrum an Automatisierungsaufgaben in modernen Gebäuden sowie für Stromerzeugungs- und Stromübertragungssysteme geeignet.

  • Seite 4: Betrieb Des Messgeräts

    • Modbus Master (MM) • Sampler (SV) • IEC 60870-5-104 (IEC104) Der UMD 705 ist für Messungen in 3×230/400-V-Netzen mit 50 Hz vorgesehen und entspricht: • EN 62586-1, Klasse PQI-S-FI2 • Genauigkeitsklasse S gemäß EN 61000-4-30 • EN 62586-2 (Funktionstests und Unsicherheiten) •...

  • Seite 5: Anzeige Und Bedienelemente

    Anzeige und Bedienelemente Das UMD 705 ist mit einem farbigen LCD-Display ausgestattet, das zur Anzeige der aktuellen Messwerte sowie zur Paramet- rierung des Geräts dient. Die Bedienung erfolgt über fünf kapazitive Sensortasten, die sich unterhalb des Displays befinden. Jede Tastenbetätigung wird durch ein akustisches Signal bestätigt. Die Lautstärke dieses Signals kann sowohl direkt im Gerä- temenü...

  • Seite 6: Versorgungsspannung

    2.3.2 Spannungsmesusng Die Spannungseingänge des UMD 705 sind für Signale der Messkategorie bis 300 V / CAT IV ausgelegt. Anschluss der Phasenspannungen an L1, L2, L3. Anschluss des Neutralleiters an N Alle Spannungseingänge sind über hochohmige Schutzbeschaltungen mit den internen Schaltungen verbunden Es wird empfohlen, die Messspannungen z.

  • Seite 7: Strommessung

    • X/333 mV: 0,75 mm² • Maximal: 2,5 mm² Abbildung 3: Beispiel einer typischen Schaltung des UMD 705 in einem Niederspannungsnetz mit einer direkten Mes- sung der Spannung. 2.3.4 Local Bus Der Local-Bus dient zur Erweiterung des UMD 705 mit MMI-12-Strommessmodulen.

  • Seite 8: Peripheriegeräte Für Die Übertragung

    Für die serielle RS485-Schnittstelle werden die Anschlüsse A, B und GND verwendet. Die Endpunkte der Übertragungsleitung müssen mit einem 120-Ω-Widerstand terminiert werden. • maximale Leitungslänge: 1200 m • galvanisch getrennt (funktionale Isolation) Empfohlene Leitung: • geschirmtes Twisted-Pair 2×2×0,2 mm² Abbildung 4: Typische Verdrahtung der RS485-Schnittstelle am UMD 705 Bedienungsanleitung | UMD 705...

  • Seite 9: Ausgänge Und Eingänge

    Aktivierung vom Gerät über ein entsprechendes Eingangsregister festgestellt. Geräteeinstellungen am PC (Parametrierung) Die ausführliche Konfiguration und Parametrierung des UMD 705 erfolgt über einen angeschlossenen PC mithilfe der Software ENVIS.Daq. Vor der ersten Inbetriebnahme sowie bei Änderungen der Netzstruktur, der Messwandler oder der Kommunikationsparameter muss das Gerät parametriert werden.

  • Seite 10: Kommunikationseinstellungen

    ▸ Installation • Netzform (z. B. 3-phasig, 4-leiter) • Zuordnung der Stromwandler • Wandlerfaktoren • Phasenzuordnung • Erweiterungsmodule (EMI-12) ▸ Zeit und Datum • Datum und Uhrzeit • Zeitzone • Sommer-/Winterzeit • Synchronisation (z. B. SNTP) Bedienungsanleitung | UMD 705...

  • Seite 11: Datensicherung Und Wiederherstellung

    Wiederherstellung nach Gerätetausch • zur Übertragung identischer Einstellungen auf mehrere Geräte 2.4.8 Service- und Sonderbetrieb (USB-Service-Modus) Das UMD 705 kann über USB betrieben werden, auch wenn keine Hauptversorgung angeschlossen ist. In diesem Modus: • keine Messwerterfassung • keine Feldbus- oder Netzkommunikation •...

  • Seite 12: Technische Spezifikationen

    +/- 0,3 Sekunden pro Tag bei -0 °C bis +40 °C (+/- 2,5 ppm) typisch Kapazität Notbatterie > 5 Jahre (ohne verwendeter Versorgungsspannung) Schutzklasse Vorderseite IP 40 Rückseite IP 20 Abmessungen Vorderseite 108 x 45 mm Einbautiefe 108 x 90 x 61 mm Gewicht max. 0,5 kg Bedienungsanleitung | UMD 705...

  • Seite 13: Messgrößen

    150 V CAT IV permanente Überlastung 50 × I 12 A Überlastungsspitze 1 Sekunde, maximale Folgefrequenz > 200 × I < 0.5 VA (Ri < 20 mΩ) 5 Minuten Bürdenleistung (Impedanz) < 60 μVA (Ri = 20 kΩ) Bedienungsanleitung | UMD 705...
  • Seite 14 +/- 0,05 % rdg ± +/- 0,02 % PNOM / 10 ºC Energie Messbereich 4 "Quadranten", Wirk-Blindenergie Genauigkeit Wirk-Energie Klasse 0,2S gemäß EN 62053 – 22 Genauigkeit Blind Energie Klasse 0,2S gemäß EN 62053 – 24 Bedienungsanleitung | UMD 705...

  • Seite 15: Digitale Ausgänge

    Spannung für Logische „0“ < 3 V Max. Eingangsstrom 3 mA @ 12V / 13 mA @ 24V / 20 mA @ 35 V Impulsparameter Impulslänge > 0,5 ms Min. Impulsabstand 0,5 ms Max. Zählfrequenz 1 kHz Bedienungsanleitung | UMD 705...
  • Seite 16 128. (108.) Ordnung Strom-Gesamtverzerrungsfaktor (rel. zur Grund- 0 ÷ 200 % THDi schw.) Spannungs-Gesamtverzerrungsfaktor (rel. zum Ef- 0 ÷ 200 % THD-Ri fektivwert) 1) … gemäß IEC 61000-4-7 2) … mit optionalem Firmware-Modul „PQ S“ Bedienungsanleitung | UMD 705...
  • Seite 17 128. (108.) Ordnung Strom-Gesamtverzerrungsfaktor (rel. zur Grund- 0 ÷ 200 % THDi schw.) Spannungs-Gesamtverzerrungsfaktor (rel. zum Ef- 0 ÷ 200 % THD-Ri fektivwert) 1) … gemäß IEC 61000-4-7 2) … mit optionalem Firmware-Modul „PQ S“ Bedienungsanleitung | UMD 705...

  • Seite 18: Power Quality Und Energiemanagement

    IEC 61000-4-7 Ausg. 2 fMsv: 100 – 3000 Hz Hinweise: 1) …gemäß IEC 61000-4-7 Ausg. 2 2) … mit optionalem Firmwaremodul „PQ S“ 3) … mit optionalem Firmwaremodul „RCS“ 4) … Klasse F1 gemäß IEC 61000-4-15 Ausg. 2 Bedienungsanleitung | UMD 705...

  • Seite 19: Wartung, Service, Garantie

    Wartung, Service, Garantie Wartung: Das UMD 705 benötigt während des Betriebs keine Wartung. Für einen zuverlässigen Betrieb müssen lediglich die vorgegebenen Betriebsbedingungen erfüllt werden. Das Gerät darf keinen Gewalteinwirkungen ausgesetzt werden und darf nicht in Kontakt mit Wasser oder Chemikalien kommen, die mechanische Schäden verursachen können.
