Inhaltszusammenfassung für PQ Plus UMD 710A

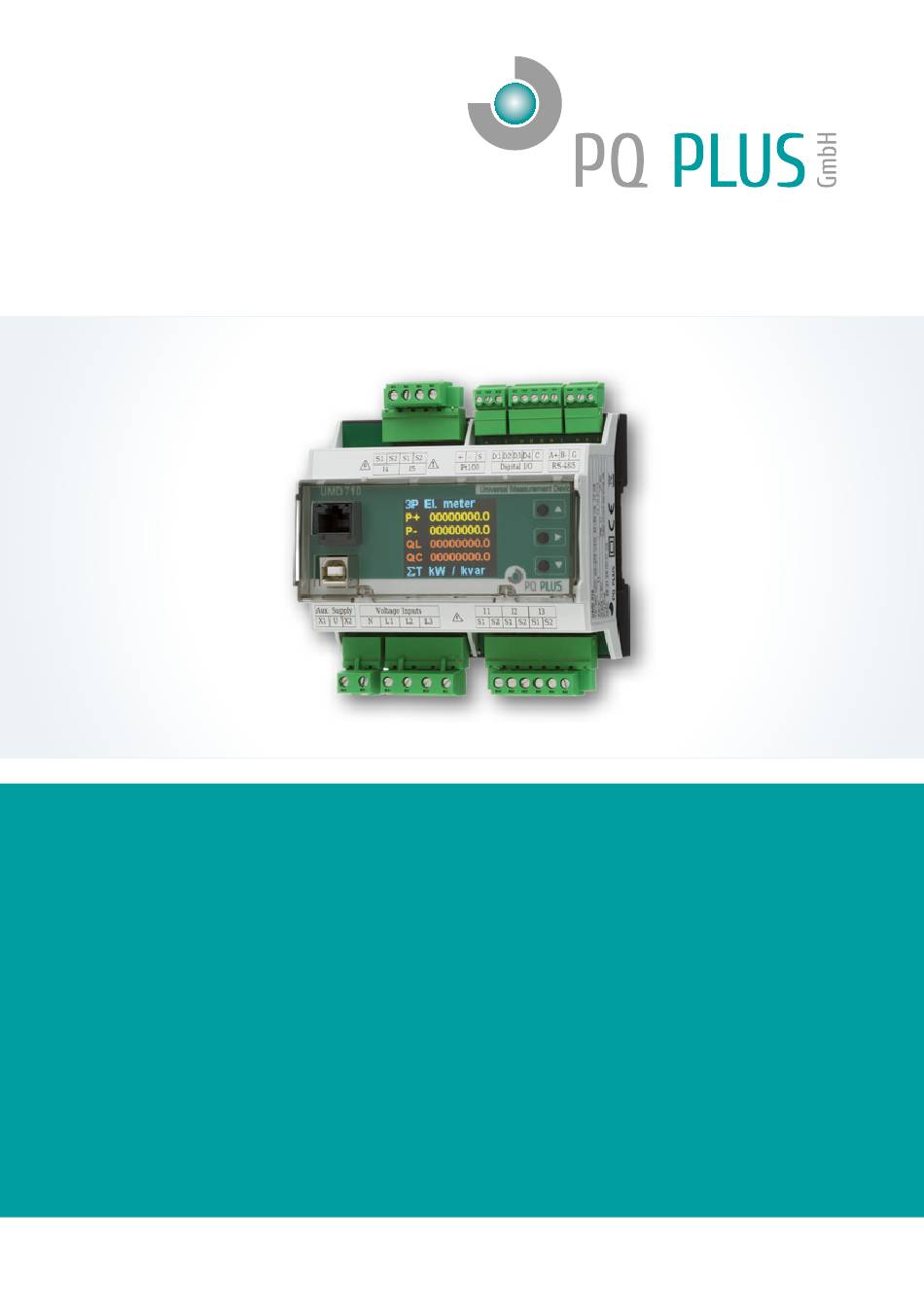

- Seite 1 • • Quick-Start Anleitung UMD 710A Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................3 Spannungsmessung ..................4 Stromwandler anschließen ................4 RJ45-Schnittstelle ..................5 RS485-Schnittstelle ..................5 USB-Schnittstelle ..................5 Inbetriebnahme ..................5 Werksseitige Kommunikationseinstellungen ..........5 Manuelle Netzwerkeinstellungen ..............6 Manuelle COM-Einstellungen ..............7 Stromwandler einstellen ................8 Anschluss und Einstellungen kontrollieren ..........9 Verbindung mit einem PC herstellen ............10 Technische Daten ................. -
Seite 3: Installation
PQ Plus – UMD 710A Installation Montage Das UMD 710A ist für eine Montage auf der DIN-Hutschiene vorgesehen. Spannungsversorgung Das UMD 710A benötigt folgende Spannungsversorgung: 65 … 275 V 75 … 350 V Die Anschlüsse hierfür befinden sich unten am UMD und sind mit X1 und X2 beschriftet. -
Seite 4: Spannungsmessung
Quick-Start Anleitung Spannungsmessung Das UMD 710A verfügt über 3 Spannungseingänge welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan- nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut- ralleiteranschluss N gemessen. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz- schalter abzusichern. -
Seite 5: Rj45-Schnittstelle
Die Anschlussklemmen für Fehlerstromwandler sind für Sekundärsignale von 30 mA geeignet. RJ45-Schnittstelle Das UMD 710A verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich oben links neben dem Display. RS485-Schnittstelle Das UMD 710A ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus RTU-Protokoll kommuniziert. -
Seite 6: Manuelle Netzwerkeinstellungen
Sie durch 1-2 sekündiges Drücken der Taste zurück zum Exit-Bildschirm und speichern ▼ die vorgenommenen Einstellungen durch kurzes Betätigen der Taste . Ein längeres Drücken der Taste würde die geänderten Einstellungen nicht übernehmen. Das UMD 710A ist nun unter der eingestellten IP-Adresse erreichbar. -
Seite 7: Manuelle Com-Einstellungen
Sie durch 1-2 sekündiges Drücken der Taste zurück zum Exit-Bildschirm und speichern ▼ die vorgenommenen Einstellungen durch kurzes Betätigen der Taste . Ein längeres Drücken der Taste würde die geänderten Einstellungen nicht übernehmen. Das UMD 710A ist nun unter den eingestellten Parametern erreichbar. -
Seite 8: Stromwandler Einstellen
Quick-Start Anleitung Stromwandler einstellen Navigieren Sie mit den Tasten zu den ▲ ▼ Einstellungen und bestätigen mit der -Taste ▼ Mit den Tasten oder navigieren Sie zu den ▲ ▼ Stromwandlereinstellungen. Hier können Sie unter dem Punkt „CT“ Ihr Stromwandlerverhältnis für die Phasen 1-3 einstellen. Um dort Änderungen vorzunehmen, markieren Sie mit der Taste die Einstellung des Primärstromes... -
Seite 9: Anschluss Und Einstellungen Kontrollieren
PQ Plus – UMD 710A Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 10: Verbindung Mit Einem Pc Herstellen
LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Das UMD 710A wird mit der IP: 10.0.0.1 ausgeliefert. Öffnen Sie die ENVIS.Daq und wählen für eine USB-Verbindung den •... -
Seite 11: Technische Daten
PQ Plus – UMD 710A Technische Daten Spannungsversorgung U 65 … 275 V ; 75 … 350 V Nominal Spannungsmessung 5 … 1470 V Frequenz 40 … 70 Hz Abtastrate 28,8 kHz Leistungsaufnahme 10 VA / 5 W Umgebungstemperatur T -20 ... - Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2023.01 Katalog finden Sie bei uns im Internet: Technische http://www.pq-plus.de...
