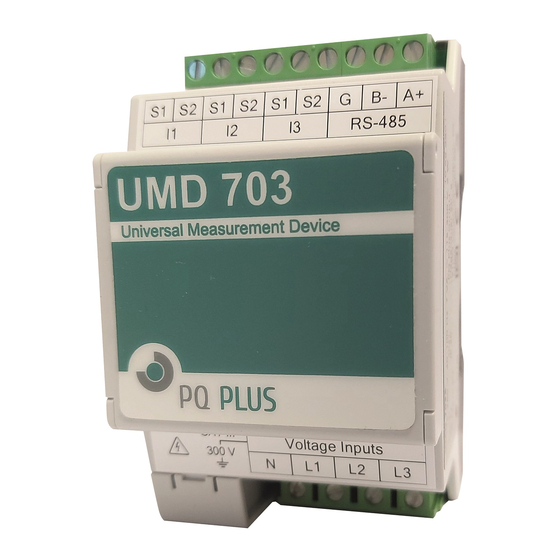

PQ Plus UMD 703 Schnellstartanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PQ Plus UMD 703
Inhaltszusammenfassung für PQ Plus UMD 703
- Seite 1 • • Quick-Start Anleitung UMD 703 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Quick-Start Anleitung Inhaltsverzeichnis Installation ....................3 Montage .......................3 Spannungsversorgung .................3 Spannungsmessung ..................4 Stromwandler anschließen ................5 RS485-Schnittstelle ..................5 Inbetriebnahme ..................5 Werksseitige Kommunikationseinstellungen ..........5 Verbindung mit einem PC herstellen ............6 Stromwandler einstellen ................7 Kommunikationsparameter einstellen ............7 Anschluss und Einstellungen kontrollieren ..........8 Technische Daten ..................9... -
Seite 3: Installation
PQ Plus – UMD 703 Installation Montage Das UMD 703 ist für eine Montage auf der DIN-Hutschiene vorgesehen. 53.6 62.2 11.0 RS-485 CAT III Voltage Inputs 300 V Spannungsversorgung Das UMD 703 versorgt sich aus der Messspannung und benötigt folgende Versorgungsspannung: 115 ... -
Seite 4: Spannungsmessung
T0,5A X/333mV N/PEN Spannungsmessung Das UMD 703 verfügt über 3 Spannungseingänge. Die Phasenspannungen werden über die Klemmen L1, L2, L3 und dem gemeinsamen Neutrallei- teranschluss N gemessen. Optional kann die Spannung auch über Spannungswandler gemessen werden. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungs-... -
Seite 5: Stromwandler Anschließen
PQ Plus – UMD 703 Stromwandler anschließen Die UMD-Messgeräte sind nicht für eine direkte Strommessung ausgelegt. Die Anschlüsse der benötigten Stromwandler befinden sich an den oberen Klemmleisten des Geräts und sind folgendermaßen beschriftet: I1; S1 und S2 für den Stromwandler auf Phase 1, •... -
Seite 6: Verbindung Mit Einem Pc Herstellen
Quick-Start Anleitung Verbindung mit einem PC herstellen Um das UMD 703 mit einem PC zu verbinden, können Sie entweder einen Schnittstellenkonverter (z.B. RS485 auf USB) oder ein Mastergerät als Gateway verwenden. Konverter: Für diese Verbindung muss der dazugehörige USB-Treiber des Schnittstellenkonverters auf dem PC installiert sein. -
Seite 7: Stromwandler Einstellen
PQ Plus – UMD 703 Stromwandler einstellen Nachdem Sie in der Software mit dem Gerät verbunden sind, wählen Sie den Punkt Unter dem Register „Install“ kann die Messung konfiguriert werden: Nennwerte, Netzform, Wandlerverhältnisse, … Kommunikationsparameter einstellen Unter dem Punkt „Kommunikation“ können alle Kommunikationsparameter... -
Seite 8: Anschluss Und Einstellungen Kontrollieren
Quick-Start Anleitung Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über die LiveDaten in der ENVIS.Daq kontrolliert werden. Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls • Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit einer Stromzange zu vergleichen. -
Seite 9: Technische Daten
PQ Plus – UMD 703 Technische Daten Aus Messspannung (L1) 100 ... 310 V Spannungsversorgung 100 ... 330 V Spannungsmessung 8 ... 355 V ; 14 … 615 V Frequenz 40 … 70 Hz Genauigkeit ± 10 mHz Abtastrate 6,4 kHz... - Seite 10 Quick-Start Anleitung...
- Seite 11 PQ Plus – UMD 703...
- Seite 12 PQ Plus GmbH Hagenauer Straße 6 91094 Langensendelbach Tel: (+49) 9133-60640-0 Fax: (+49) 9133-60640-100 E-Mail: info@pq-plus.de Internet: http://www.pq-plus.de Geschäftsführer: Daniel Fierus-Beyer Umsatzsteuer Identifikationsnummer: DE 301 767 284 Weitere Informationen und den aktuellen Stand: 2022.12 Katalog finden Sie bei uns im Internet: Technische Änderungen...
