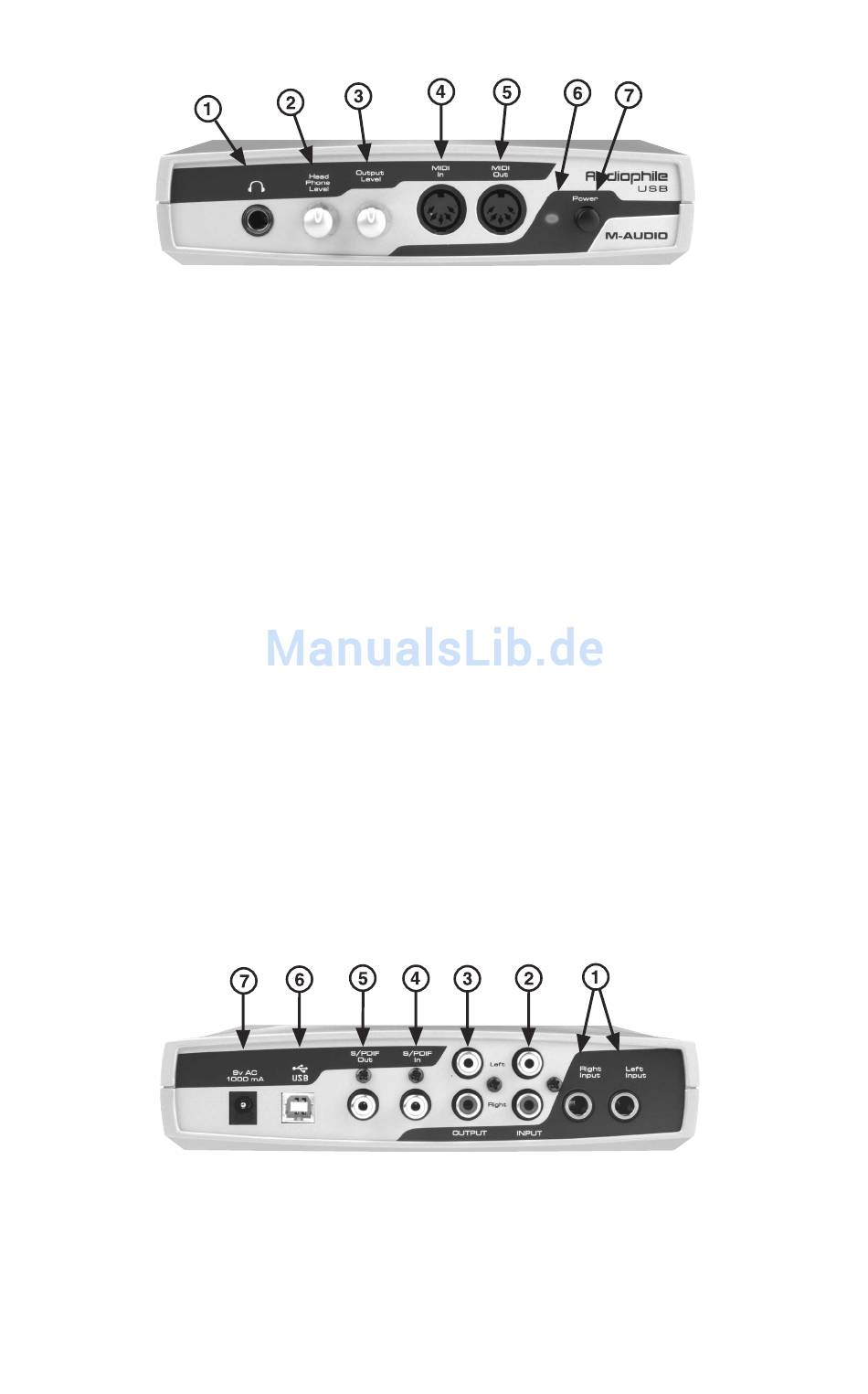

Vorderseite:
1. Headphone Out: Dieser Stereo-Ausgang ist für den Anschluss von
Stereo-Kopfhörern mit 6,35 mm-Klinke ausgelegt. Verwenden Sie
demzufolge bitte nur Stereo-Klinken!
2. Headphone Level: Dieser Regler dient der Einstellung der Abhörstärke
für die Kopfhörerbuchse.
3. Output Level: Über diesen Regler wird der Pegel des über die analogen
Cinch-Ausgänge ausgegebenen Stereosignals eingestellt.
4. MIDI In: Über den MIDI-Eingang (5-Pin-Buchse nach DIN) werden die
MIDI-Daten externer MIDI-Geräte übertragen.Verwenden Sie für den
Anschluss der MIDI-Geräte ein für bis zu 16-Kanälen ausgelegtes MIDI-
Standardkabel.
5. MIDI Out: Über den MIDI-Ausgang (5-Pin-Buchse nach DIN) werden
die MIDI-Daten an externe MIDI-Geräte übertragen.Verwenden Sie für
den Anschluss ein für bis zu 16-Kanälen ausgelegtes MIDI-
Standardkabel.
6. Betriebsanzeige: In eingeschaltetem Zustand leuchtet die Power-LED.
7. Power Switch (On/Off): Das Gerät wird eingeschaltet, indem Sie den
Power-Knopf nach innen drücken. Vergewissern Sie sich vor dem
Einschalten, dass das Gerät an das Versorgungsnetz angeschlossen ist.
Drücken Sie zum Ausschalten des Geräts erneut den Power-Knopf.
4
