Elektronische Handräder
Übersicht Die TNC 320 ist standardmäßig für den Anschluss von elektroni-
schen Handrädern vorbereitet:
•
Funkhandrad HR 550 FS oder
•
portables Handrad HR 510 bzw. HR 520 oder
•
Einbau-Handrad HR 130 oder
•
bis zu 3 Einbau-Handräder HR 150 über HRA 110

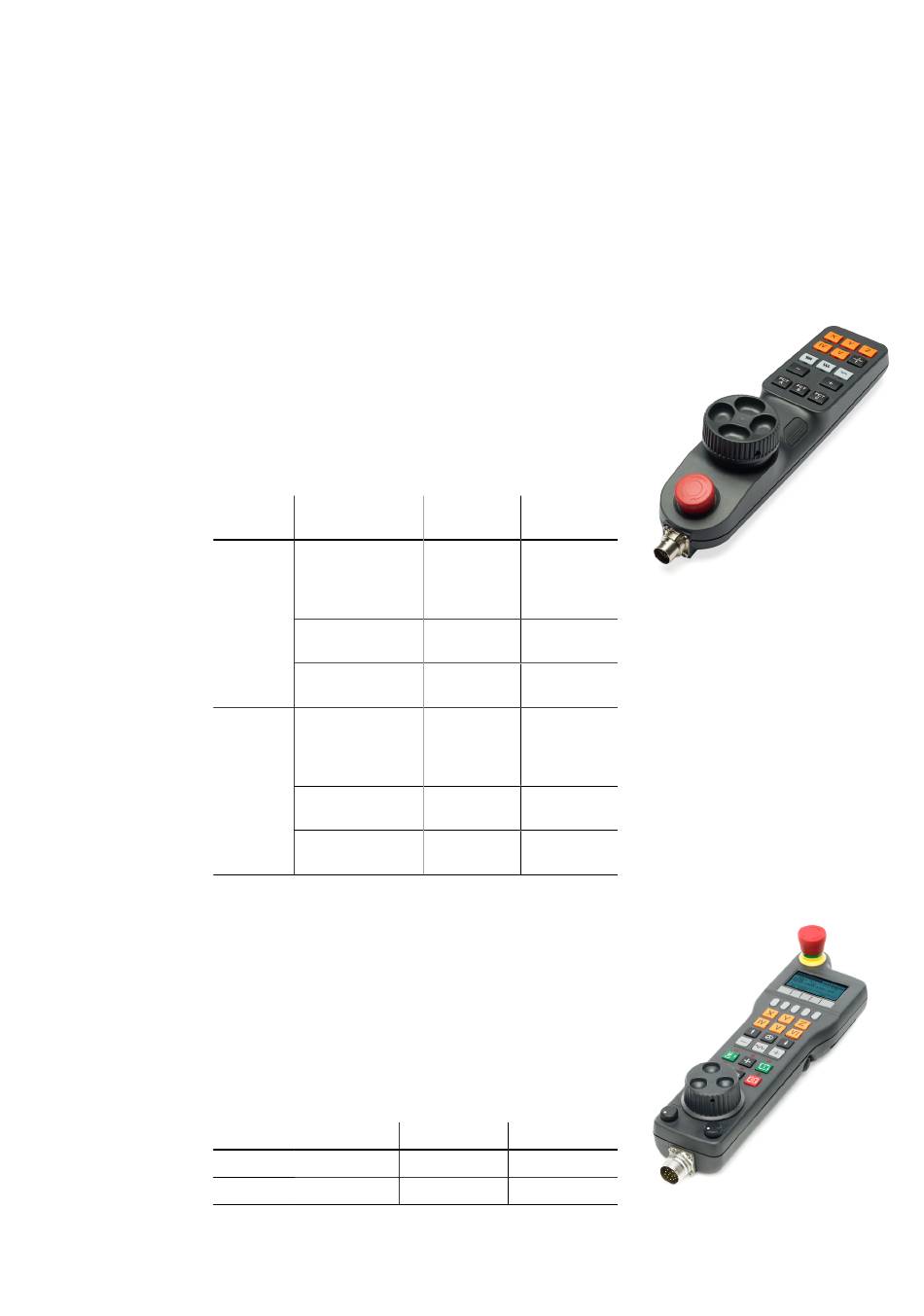

Tragbares elektronisches Handrad mit:
HR 510
•
Tasten für Istwert-Übernahme und die Anwahl von 5 Achsen
•
Tasten für Verfahrrichtung und drei voreingestellte Vorschübe
•
drei Tasten mit Maschinenfunktionen (siehe unten)
•
Not-Halt-Taste und zwei Zustimmtasten (24 V)
•
Haftmagnete
Alle Tasten sind als Clipstasten ausgeführt und können durch
andere Symbole ersetzt werden (siehe Übersicht für HR 510 in
Clipstasten für HR ).
HR 510
HR 510 FS
Masse ≈ 0,6 kg
Tragbares elektronisches Handrad mit:
HR 520
•
Anzeige für Betriebsart, Positions-Istwert, programmierten Vor-
schub und Spindeldrehzahl, Fehlermeldung
•
Override-Potentiometer für Vorschub und Spindeldrehzahl
•
Wahl der Achsen über Tasten und Softkeys
•
Istwert-Übernahme
•
NC-Start/Stop
•
Spindel-Ein/Aus
•
Tasten zum kontinuierlichen Verfahren der Achsen
•
Softkeys für Maschinenfunktionen des Maschinenherstellers
•
Not-Halt-Taste
HR 520
HR 520 FS
Masse ≈ 1 kg
Halter für HR 520 zur Befestigung an der Maschine
Tasten ohne Ras-
tung
NC-Start/Stopp ID 1119971-xx ID 1120313-xx
Spindel Start (für
PLC-Basispro-
gramm)
FCT A, FCT B, ID 1099897-xx –
FCT C
Spindel rechts/links/ ID 1184691-xx –
Stopp
NC-Start/Stopp ID 1120311-xx ID 1161281-xx
Spindel Start (für
PLC-Basispro-
gramm)
FCT A, FCT B, –
FCT C
Spindel Start, –
FCT B, NC-Start
ohne Rastung
ID 670302-xx
ID 670304-xx
ID 591065-xx
mit Rastung
HR 510
ID 1120314-xx
ID 1119974-xx
mit Rastung
ID 670303-xx
ID 670305-xx
HR 520
