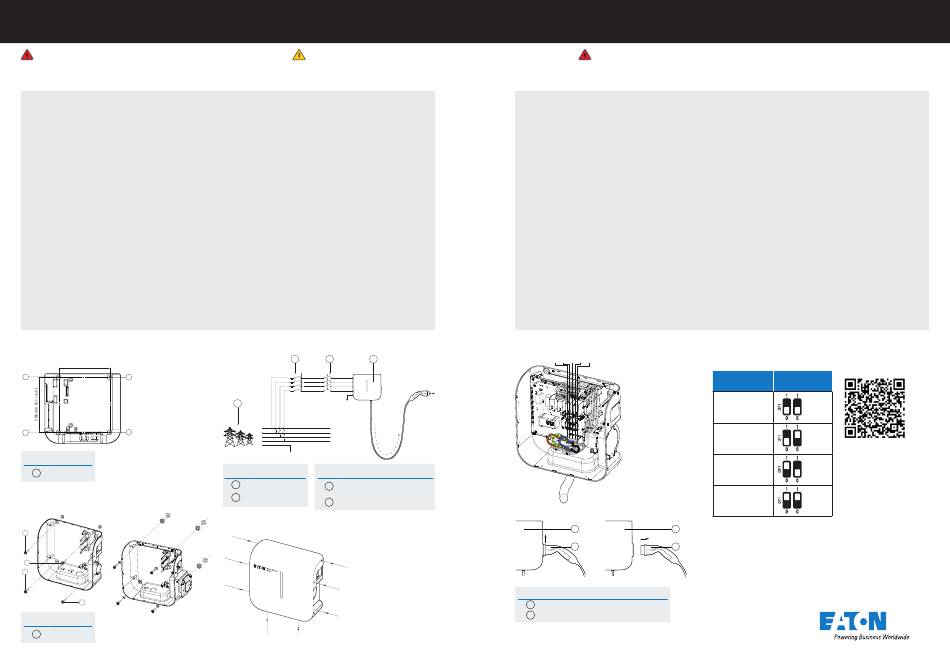

Eaton Green Motion Building -sähköauton latauslaite
Pikaopas
Älä koskaan käynnistä laitetta, jos havaitset siinä merkkejä tulipalosta tai
rakennevaurioista.
1. Valmistelu ja asentaminen
Ohjeet
Green Motion Building on tarkoitettu asennettavaksi
•
sisä- tai ulkotiloihin.
Laitteen optimaalinen käyttölämpötila-alue on –25...+45 °C.
•
• Kuljetuksen tai varastoinnin aikana laitetta on säilytettävä
sisätiloissa ja lämpötilan on oltava alueella –25...+45 °C.
• Laitetta on käytettävä ja säilytettävä olosuhteissa, joissa
suhteellinen kosteus on alle 95 %.
• Laitteen suurin käyttökorkeus on 2 000 m merenpinnan yläpuolella.
• Laite ei saa käyttöympäristössä altistua hapoille, kaasuille tai muille
syövyttäville aineille.
• Jos laite on asennettu seinään, seinäpinnan on kestettävä laitteen
paino (enintään 8 kg).
• Jos toimituksen sisältö on puutteellinen, ota yhteyttä
Eatonin teknisen tuen edustajaan sähköpostitse osoitteessa
BGTechSupport@eaton.com.
Green Motion Building -pakkauksen sisältö
Green Motion Building -sähköauton latauslaite,
•
Pikaopas
•
• Turvallisuusohjeet
• Sähköauton kytkentätarvikkeet asiakkaan kokoonpanon mukaan:
Tyypin 2 latauskaapeli (Lataustapa 3)
•
Tyypin 2 latauspistorasia (Lataustapa 3)
•
• Neljä itsekiinnittyvää tiivistettä
Poraussapluuna
•
• Välikkeet (sulkuläpällä varustettu T2-malli)
• Lattiajalusta (lisävaruste)
Kuva 1. Green Motion Building -sähköauton latauslaitteen
porauskaavio mittojen kanssa (mm)
190.5 mm (7.5 inch)
1 1
1 1
Numero Kuvaus
1 Ø6 mm:n ruuvi
Kuva 2. Green Motion Kuva 2a. Green Motion
Building, muu kuin T2S -versio, Building T2S -versio,
kiinnitysruuvit ja tiivisteet kiinnitysruuvit ja tiivisteet
1
1
1
1
Numero Kuvaus
1 Ø6 mm:n ruuvi
Green Motion Building -sähköauton latauslaitteen saa asentaa vain
sähköalan ammattihenkilö.
• Kaapelipidike (lisävaruste).
• Ethernet-liitäntäsarja
Green Motion Building -sähköauton latauslaitteen
asentaminen seinään
Sijoita poraussapluuna seinälle vatupassin avulla. Varmista, että sapluunan
•
yläosa on 1 500 mm:n korkeudella maanpinnasta, jotta laite on helposti
käytettävissä.
Merkitse reikien kohdat lyijykynällä ja irrota poraussapluuna.
•
Poraa seinään neljä reikää Green Motion Building -sähköauton
•
latauslaitteen kiinnityskohtia varten kuvan 1 mukaisesti.
Asettele laitteen ulkopintaan neljän kiinnityskohdan ympärille neljä
•
tiivistettä kuvan 2 mukaisesti.
Kiinnitä laite seinään neljällä ⌀ 6 mm:n ruuvilla.
•
• Pätevän ammattilaisen on valittava kiinnitykseen sopivat muoviankkurit ja
ruuvit seuraavien seikkojen mukaisesti:
asennuspaikka
•
seinän tyyppi.
•
Green Motion Building -sähköauton latauslaitteen asentaminen
lattiajalustaan (lisävaruste)
• Jos haluat asentaa Green Motion Building -sähköauton latauslaitteen
lattiajalustaan, saat siihen ohjeet Green Motion Building -sähköauton
latauslaitteen dokumentaatiosta osoitteessa www.eaton.com.
Eaton Green Motion -latauslaitteiden asennuksen tarkistuslomake
Lataa asennuksen tarkistuslomake täyttämistä varten skannaamalla
•
QR-koodi (kuva 7) tai siirtymällä selaimessa osoitteeseen:
https://content.eaton.com/en-gb-installation-checklist-ev-chargers
Kuva 3. Green Motion Building -sähköauton latauslaitteen johdotus
2 3 4
L1
L2
L3
N
PE
1
L1
L2
L3
N
PE
Numero Kuvaus Numero Kuvaus
IEC61851-1:2017-standardin
1 Sähköverkko
3
mukainen Tyypin A vikavirtasuoja
2 Johdonsuojakatkaisija
Green Motion Building -sähköauton
4
latauslaite
Kuva 4. Green Motion Building -kotelon kahdeksan ruuvin sijainti
© 2023 Eaton
Kaikki oikeudet pidätetään
Ennen asennusta on ladattava (www.eaton.com/greenmotionBuilding) ja luettava
yksityiskohtaiset ohjeet tarkasti uusimmasta asennus- ja käyttöoppaasta.
Irrota Green Motion Building -sähköauton latauslaite verkkovirrasta asennuksen ajaksi. Lue turvallisuusohjeet ja varoitukset
tarkasti ennen asennuksen aloittamista.
2. Sähkökytkennät ja laitteen käynnistäminen
Vakiojohdotus
Jokaisen sähköauton latauslaitteen kytkennässä on käytettävä
•
erillistä vikavirtasuojakytkintä, jos paikalliset säädökset sitä
edellyttävät. Tähän piiriin ei saa kytkeä muita sähkölaitteita (kuva 3).
Katso lisätietoja katkaisijoita ja johtimien vähimmäispoikkipinta-
•
aloja koskevista vaatimuksista asennusoppaasta ja
paikallisista standardeista.
Sähkökytkennät ja liittimet
Avaa Green Motion Building -sähköauton latauslaitteen kotelo
•
irrottamalla kahdeksan ruuvia kuvan 4 mukaisesti.
Varo laitteen kantta irrottaessasi, ettet vahingoita piirilevyyn
•
liitettyjä kaapeleita.
Irrota kytkentäkaapelit etukannesta.
•
• Tuo virtajohto sisään laitteeseen sen pohjasta. Irrota
kaapeliläpiviennit tarvittaessa.
• Sähkökytkennät tehdään laitteen piirilevyn oikeassa alakulmassa
oleviin virransyötön riviliittimiin (kuva 5).
• Jos käytössä on kolmivaihevirta, kytke verkkovirtajohdon
vaihejohtimet (L1, L2, L3), nollajohdin (N) ja suojajohdin (PE)
virransyötön riviliittimeen oikeaan järjestykseen (kuva 5).
• Jos käytössä on yksivaihevirta, kytke verkkovirtajohdon vaihejohdin
(L1), nollajohdin (N) ja suojajohdin (PE) virransyötön riviliittimeen
oikeaan järjestykseen (kuva 5).
Laitetta ei saa kytkeä kolmivaiheiseen IT-järjestelmään.
•
Kuva 5. Green Motion Building -sähköauton latauslaitteen
sisällä sijaitsevat verkkovirtaliittimet
L1 PE N L2 L3
Kuva 6. Pistokkeen kaksivaiheinen irrotustoimenpide
1 1
2 2
Numero Kuvaus
1 Green Motion Building -sähköauton latauslaite
2 Pistoke
Älä hävitä tätä asiakirjaa vaan
EATON Green Motion Building, Maaliskuuta 2023 säilytä sitä turvallisessa paikassa.
Enimmäiskapasiteetin rajoittaminen
Voit rajoittaa Green Motion Building -sähköauton latauslaitteen lähtötehoa
•
etukannen taustapuolella olevalla DP1-kytkimellä.
Katso taulukosta 1, miten asetukset määritetään oikein sähköasennuksen
•
enimmäiskapasiteetin mukaan.
Laitteen käynnistäminen
• Seinään asennettu Green Motion Building -sähköauton latauslaite: Tarkista,
että laite on asennettu seinään oikein ja paikallisten säädösten mukaisesti.
• Lattiajalustaan asennettu Green Motion Building -sähköauton latauslaite:
Tarkista, että laite ja jalusta on asennettu oikein ja paikallisten
säädösten mukaisesti.
Tarkista, että verkkovirtakytkennät on tehty oikein ja paikallisten
•
säädösten mukaisesti.
• Tee paikallisten säädösten mukaiset mittaukset, kuten suojajohtimen
liitäntöjen jatkuvuus, eristysresistanssi, vikavirtasuojakytkimen
laukaisuvirta, liipaisuaika jne., ja tarkista, että mittausarvot ovat
säädösten mukaisia.
Tarkista, että laitteen kansi on suljettu ja kiinnitetty kiinnitysruuveilla.
•
Jos edellä mainitut tarkistukset onnistuivat, toimi seuraavasti:
•
Kytke verkkovirta käyttöön katkaisimista.
•
Odota, että LED-merkkivalo syttyy.
•
Latauslaitteen konfigurointi ja käyttöönotto
• Katso asetukset ja käyttöönoton vaiheet asennusoppaasta.
• Jos pistoke on irrotettava latauslaitteesta, pistoketta on vedettävä ensin
pystysuunnassa ja sitten vaakasuunnassa kuvan 6 mukaisesti.
Table 1. Sähköauton latauslaitteen
Kuva 7. QR-koodi asennuksen
asetukset enimmäiskapasiteetin tarkistuslomakkeen
rajoittamista varten lataamista varten
Green Motion Building Kytkimen asento
-versio: 22 kW
16 A
20 A
26 A
32 A
