12.1

Desenho dimensional

13 Anexo
13.1 Conformidades e Certificados
8009200.1DM8/2022-09-05 | SICK
Sujeito a alteração sem aviso prévio
10.5
5
(0.41)
1
2
3
5
6
27
(1.06)

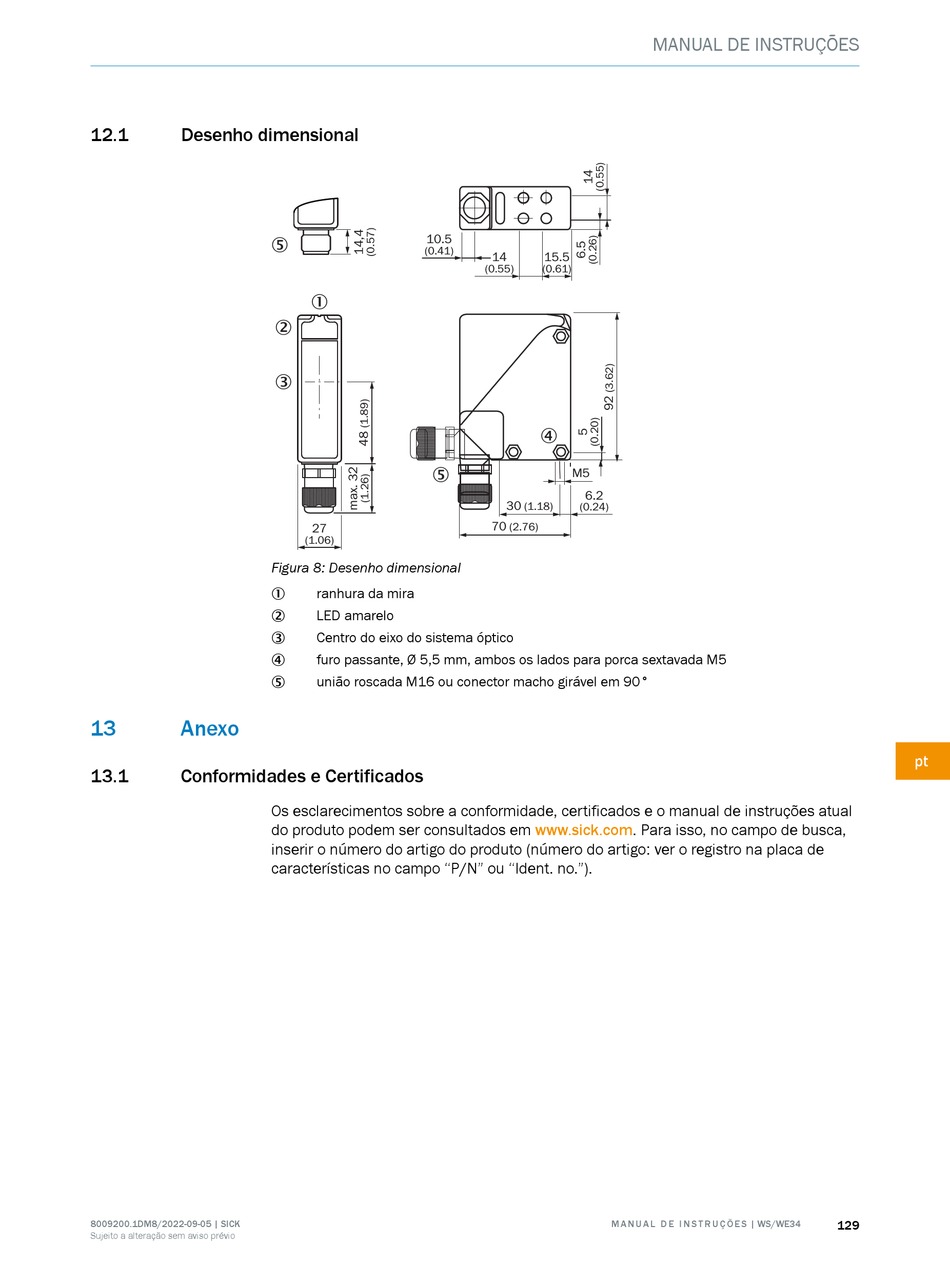

Figura 8: Desenho dimensional
ranhura da mira
1
LED amarelo
2
Centro do eixo do sistema óptico
3
furo passante, Ø 5,5 mm, ambos os lados para porca sextavada M5
4
união roscada M16 ou conector macho girável em 90°
5
Os esclarecimentos sobre a conformidade, certificados e o manual de instruções atual
do produto podem ser consultados em www.sick.com. Para isso, no campo de busca,
inserir o número do artigo do produto (número do artigo: ver o registro na placa de
características no campo "P/N" ou "Ident. no.").
MANUAL DE INSTRUÇÕES
14 15.5
(0.55) (0.61)
4
M5
6.2
30
(1.18)
(0.24)
70
(2.76)
M A N U A L D E I N S T R U Ç Õ E S | WS/WE34
