1. EINFÜHRUNG

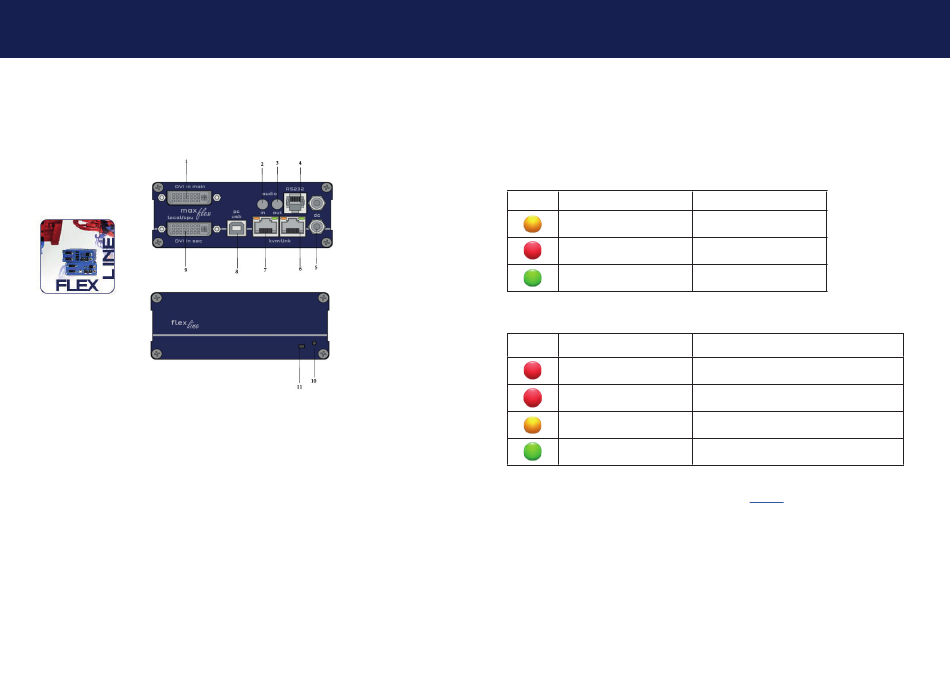

Local Extender (CPU)
Nr.
Name
Funktion
1.
DVI in main
DVI in 1 vom PC main
2.
Audio in
Audio in vom PC
3.
Audio out
Audio out zum PC
4.
RS232
RS232 plug
5.
DC
Verbindung für 12V/2A Stromversorgung 1
DC
Verbindung für 12V/2A Stromversorgung 2
6.
kvm-link
Verbindung für Fiberkabel main
7.
kvm-link
Verbindung für Fiberkabel secondary
8.
USB 2.0
USB 2.0 zum PC
9.
DVI in secondary
DVI in 2 vom PC secondary
10.
Reset
Reset Knopf
11.
Power/Status LED
Anzeige des Extender Status
14 | kvm-tec
Druckfehler, Irrtümer und technische Änderungen vorbehalten
1. EINFÜHRUNG
1.6 BEDEUTUNG DER LED INDIKATOREN
LED Status Update:
Farbe
Anzeige des Lichtes
schnell blinkend
leuchtend
leuchtend
Bedeutung LED Anzeigen
Farbe
Anzeige des Lichtes
leuchtend
schnell blinkend
leuchtend
leuchtend
Eine detaillierte Fehlerbeschreibung fi nden Sie im Kapitel
Druckfehler, Irrtümer und technische Änderungen vorbehalten
Autoupdate Modus
Update läuft
Update fehlgeschlagen
Update erfolgreich
Bedeutung
nur Netzwerkverbindung vorhanden
keine aktive Verbindung
kein Videosignal
alles funktioniert
First Aid
kvm-tec | 15
