Beschreibung
3.18

Statusanzeige an Zusatzmodulen

Die LEDs werden hier einmalig pro Funktionsteil eines Zusatzmoduls beschrieben. Pro Zusatzmodul
können bis zu zwei Funktionsteile verbaut sein, je ein Funktionsteil links und rechts.

3.18.1 Statusanzeige der Zusatzmodule Digital-Audio

Quellenseite (CPU-Modul)

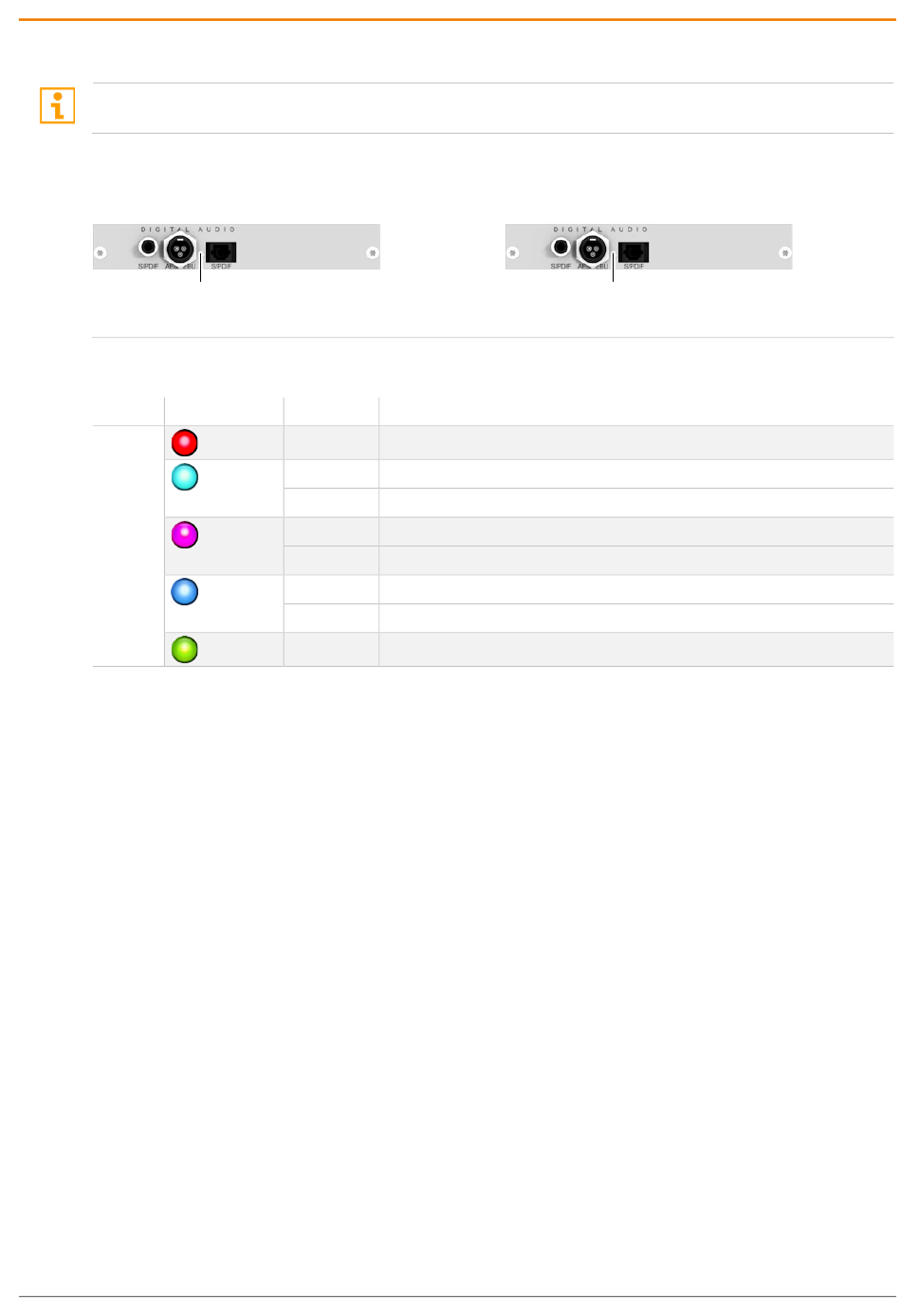

Abb. 57 Anschlussseite Zusatzmodul Digital-Audio - Status-LED
1 Status-LED Digital-Audio
Pos. LED
1
54
1
Zustand
Statisch
Rot
Statisch
Hellblau
Blinkend
Statisch
Violett
Blinkend
Statisch
Blau
Blinkend
Statisch
Grün
Senkenseite (CON-Modul)
1 Status-LED Digital-Audio
Beschreibung
CPU Unit und CON Unit: Kein Signal
CPU Unit: S/PDIF-Signal (RCA) aktiv
CPU Unit: Digitale Stille
CPU Unit: AES/EBU-Signal (Mini-XLR) aktiv
CPU Unit: Digitale Stille
CPU Unit: S/PDIF-Signal (TOSLINK) aktiv
CPU Unit: Digitale Stille
CON Unit: Signal vorhanden, digitale Stille
