2. EXTENDER INSTALLATION

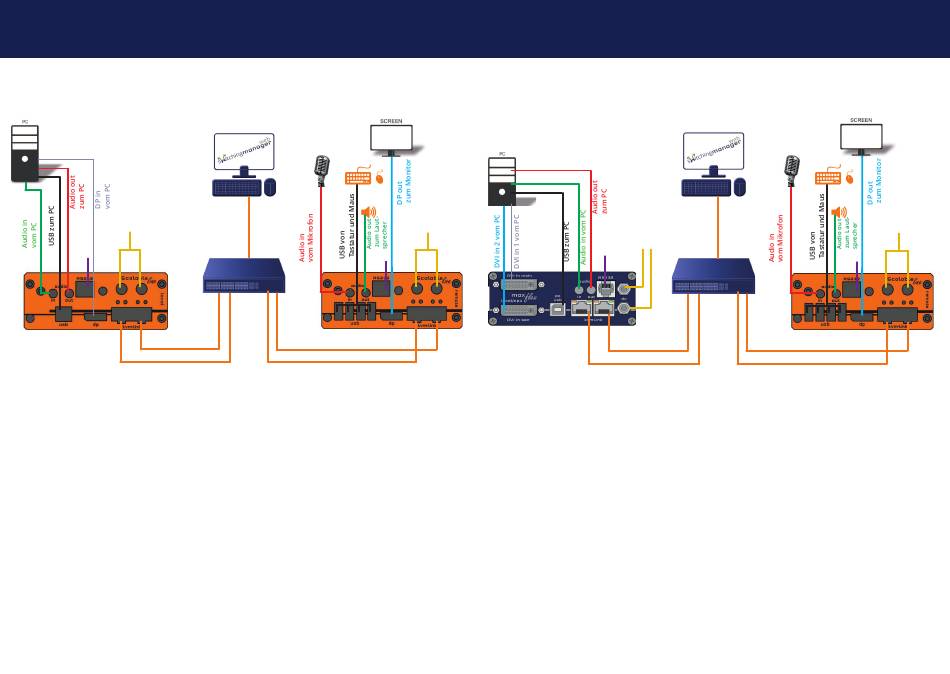

2.3 QUICKINSTALLATION SCALABLELINE 4K/5K

Netzteil
für 12V 3A
RS232
plug
Duplex multimode
OM4-Fiberkabel (LC)
bis zu 300m main link 1
Duplex multimode OM4-Fiberkabel (LC)
bis zu 300m main link 2
QUICK INSTALLATION ScalableLine 4K/5K
1. Verbinden Sie die CON/Remote und die CPU/Local Unit mit dem mitgelieferten 12V 3A-Netzteil.
2. Schließen Sie nun das USB-Kabel an eine USB-Buchse Ihres PCs an und verbinden Sie das andere Ende des
USB-Kabels mit der Local Unit. Schließen Sie die Tastatur und die Maus an die Remote Unit an.
3. Verbinden Sie die Local Unit und die Remote Unit mit einem Netzwerk-Fiberkabel an einen 10G-Switch.
4. Verbinden Sie das DP-Kabel an der DP-Buchse des PCs mit der DP-Buchse DP/in des Lokalen Geräts und schlie-
ßen Sie den Bildschirm auf der Remote-Seite mit dem DP-Kabel an.
5. Verbinden Sie das Audiokabel vom PC mit dem Local Extender und schließen Sie das Audiokabel vom Remote
Extender an den Lautsprecher
6.Verbinden Sie das Audiokabel vom Mikrofon mit dem Remote Extender und schließen Sie das Audiokabel vom
Local Extender an den PC an.
VIEL SPASS - Ihr kvm-tec Extender ist nun für viele Jahre im Einsatz (MTBF ca. 10 Jahre)!
Bitte beachten Sie, dass die empfohlene Länge des Display-Port-Kabels max. 1,8 m betragen
sollte, da ansonsten eine störungsfreie 4K-Übertragung nicht gewährleistet werden kann.
18 | kvm-tec
RS232
plug
10G Switch
Duplex multimode OM4-Fiberkabel (LC)
bis zu 300m main link 1
Duplex multimode OM4-Fiberkabel (LC)
bis zu 300m main link 2
Druckfehler, Irrtümer und technische Änderungen vorbehalten
2. EXTENDER INSTALLATION

2.4 QUICKINSTALLATION SCALABLELINE FULL HD

Netzteil für
12V 3A
QUICK INSTALLATION ScalableLine Full HD
1. Verbinden Sie die CON/Remote und die CPU/Local Unit mit dem mitgelieferten 12V 3A-Netzteil.
2. Schließen Sie nun das USB-Kabel an eine USB-Buchse Ihres PCs an und verbinden Sie das andere Ende des
USB-Kabels mit der Local Unit. Schließen Sie die Tastatur und die Maus an die Remote Unit an.
3. Verbinden Sie die Local Unit und die Remote Unit mit einem Netzwerk-Fiberkabel an einen 10G-Switch.
4. Verbinden Sie das DVI Kabel an der DVI Buchse des PCs mit der DP-Buchse DP/in des Lokalen Geräts und schlie-
ßen Sie den Bildschirm auf der Remote-Seite mit dem DP-Kabel an.
5. Verbinden Sie das Audiokabel vom PC mit dem Local Extender und schließen Sie das Audiokabel vom Remote
Extender an den Lautsprecher
6. Verbinden Sie das Audiokabel vom Mikrofon mit dem Remote Extender und schließen Sie das Audiokabel vom
Local Extender an den PC an.
VIEL SPASS - Ihr kvm-tec Extender ist nun für viele Jahre im Einsatz (MTBF ca. 10 Jahre)!
Bitte beachten Sie, dass die empfohlene Länge des Displayportkabels max 1,8m sein sollte, da ansonsten
eine störungsfreie 4K Übertragung möglicherweise nicht gewährleistet ist.
Druckfehler, Irrtümer und technische Änderungen vorbehalten
Netzteil
RS232
für 12V 3A
plug
10G Switch
Duplex multimode
OM4-Fiberkabel (LC)
bis zu 300m main link 1
Duplex multimode OM4-Fiberkabel (LC) Duplex multimode OM4-Fiberkabel (LC)
bis zu 300m main link 2 bis zu 300m main link 2
Netzteil für
12V 3A
RS232
plug
Duplex multimode OM4-Fiberkabel (LC)
bis zu 300m main link 1
kvm-tec | 19
