Ihse K461-1W Handbuch

DVXI/ET-XC DVI- KVM-EXTENDER

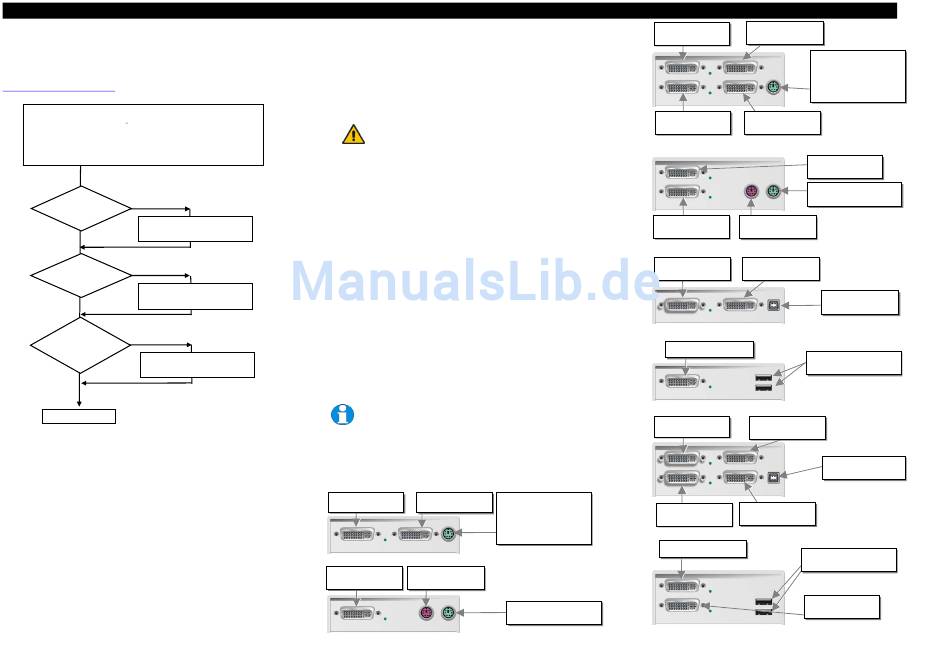

1 Schnellinstallation
Dieser Teil beschreibt in Kurzform, wie Ihr DVXi/ET KVM-Extender installiert wird. Sofern Sie
kein versierter Anwender des Gerätes sind, empfehlen wir Ihnen die komplette Installationsprozedur
zu bearbeiten, wie sie im Rest des Handbuches beschrieben ist. Das Handbuch kann unter
http://www.ihse.de/pdf/b461-xc_d.pdf geladen werden.
Installation des Systems
1. Verbinden Sie den Extender mit der Graphikquelle, Tastatur- und
Mausbuchse bzw. USB Buchse.
2. Verbinden Sie den (die) Monitor(e) sowie Tastatur/Maus mit dem
Extender.
3. Verbinden Sie die Geräte mit den Cat5-Kabeln
4. Schalten Sie das System ein.
Nein
Leuchtet die
Power LED ?
Prüfen Sie die Netzteile, bzw.
den Anschluss ans Stromnetz
Ja
Nein
Leuchtet die
Link LED ?
Prüfen Sie das CATx Kabel,
bzw. die Anschlüsse
Ja
Leuchtet die
Nein
Video OK
LED ?
Prüfen Sie die Einstellung der
Graphikkarte bzw. neu booten
Ja
Fertig
2 Installation
Erstanwendern empfehlen wir, das System in einer Testumgebung aufzubauen, die sich auf einen
einzelnen Raum beschränkt, bevor Sie das System an seinem vorgesehenen Platz aufbauen. Das
wird Ihnen helfen, Verkabelungsprobleme zu finden und zu lösen und sich intensiver mit dem
DVXi/ET KVM- Extender auseinander zu setzen.
2.1 Lieferumfang
Folgende Teile sollten sich in Ihrer DVXi/ET KVM-Extender Verpackung befinden:
•
DVXi/ET KVM-Extender- Gerätepaar (Local Unit + Remote Unit).
•
2x 5V DC internationales Tischnetzteil für den DVXi/ET - Extender
•
2x deutsches Netzanschlusskabel.
•
Bedienerhandbuch (Quick Setup).
Zusätzlich bei den Geräten K461-1W und K461-2W:
•
DVI Kombi- Anschlusskabel 1,8m (DVI-D Stecker auf DVI-D Stecker, 2x PS2 Stecker)
•
PS2-Tastatur-/ Mausadapter für den Anschluss an die Local Unit
Zusätzlich bei den Geräten K461-1U und K461-2U :
•
DVI - Anschlusskabel 1,8m (DVI-D Stecker auf DVI-D Stecker)
•
USB - Anschlusskabel 1,8m (USB Typ A auf USB Typ B)
Zusätzlich bei den Geräten K461-2W und K461-2U :
DVI - Anschlusskabel 1,8m (DVI-D Stecker auf DVI-D Stecker)
Falls etwas fehlen sollte, setzen Sie sich bitte mit unserem Technischen Support in Verbindung.
Handbuch : http://www.ihse.de/pdf/b461-xc_d.pdf
DVXI/ET-XC DVI- KVM-EXTENDER
2.2 Systemeinstellungen
Für die Installation Ihres DVXi/ET - Extenders:
1. Schalten Sie alle Geräte aus.
2. Verbinden Sie Monitor(e), Tastatur, Maus, (je nach eingesetztem Gerät) mit der Remote Unit.
Stellen Sie sicher, dass Sie Maus- und Tastaturanschluss nicht verwechseln. Der
Tastaturstecker ist lila und der Mausstecker ist grün.
3. Verbinden Sie die CPU mit Hilfe des mitgelieferten Anschlusskabels mit der Local Unit.
Stellen Sie sicher, dass Sie Maus- und Tastaturanschluss nicht verwechseln. Der (PS2-)
Tastaturstecker ist lila und der (PS2-) Mausstecker ist grün.
4. Verbinden Sie die 5V Tischnetzteile mit den Geräten.
Benutzen Sie ausschließlich das original gelieferte Netzteil
oder vom Hersteller freigegebene Ersatzgeräte.
5. Bei einem Dual Access System, Verbinden Sie Monitor, Tastatur, Maus für die lokale Konsole
mit den passenden Buchsen an der Local Unit. Die Anschlüsse können auch für den Anschluss
an einen KVM Switch verwendet werden. An die Buchse für den lokalen (PS2-) Tastatur-/
Mausanschluss können Sie entweder eine Tastatur direkt anschließen oder Maus/ Tastatur
zusammen über den mitgelieferten Adapter.
6. Schließen Sie das Verbindungskabel (CATx- Kabel) an die Local und die Remote Unit an.
7. Schalten Sie das System ein.
2.3 Anforderungen an die Anschluss-/ Verbindungskabel
Um den DVXi/ET KVM-Extender an Ihren Computer anzuschließen benötigen Sie:
•
DVI, PS2-Tastatur, PS2-Maus: Verbinden Sie das mitgelieferte DVI Kombi- Anschlusskabel
1,8m (DVI-D Stecker auf DVI-D Stecker, 2x PS2 Stecker) mit der CPU (KVM.- Switch, etc.).
Bitte achten Sie auf einen zugfreien Anschluss! Gerät K461-1W + K461-2W
•
DVI, USB-Tastatur, USB-Maus: Verbinden Sie das mitgelieferte DVI Anschlusskabel 1,8m
(DVI-D Stecker auf DVI-D Stecker) und das mitgelieferte USB Kabel 1,8m mit der CPU
(USB-A auf USB-B). Bitte achten Sie auf einen zugfreien Anschluss! Gerät K461-1U/K461-2U
•
DVI: Verbinden Sie das mitgelieferte DVI - Anschlusskabel 1,8m (DVI-D Stecker auf DVI-D
Stecker) mit der CPU (KVM.- Switch, etc.). Bitte achten Sie auf einen zugfreien Anschluss!
Geräte K461-2W und K461-2U
•
CATx Kabel: Empfohlen S/UTP (Cat5) Kabel nach EIA/TIA 56A, TSB 36 oder Digital STP
17-03170. Vier Adernpaare AWG 24. Anschluss gemäß EIA/TIA 568A (10BaseT). Ein Betrieb
mit höherwertigen CATx Kabeln (Cat5e, Cat6, Cat7) ist problemlos möglich.
Ein Betrieb mit ungeschirmten CATx Kabeln ist denkbar, durch die höheren
elektromagnetischen Ab-/Einstrahlungen kann die angegebene Geräteklasse eventuell nicht
eingehalten werden.
Ein Betrieb mit flexiblen Kabeln (Patchkabeln) vom Typ AWG26/8 ist problemlos möglich.
Durch die höhere Dämpfung des flexiblen Kabels wird die mögliche Distanz jedoch auf etwa
die halbe Strecke reduziert.
Es wird eine Punkt- zu- Punkt- Verbindung benötigt. Der Betrieb über mehrere
Patchfelder ist denkbar und zulässig. Nicht zulässig ist die Streckenführung über
eine aktive Netzwerkkomponente wie z.B. Hub, Switch, Router o. ä.
•
Power Supply
Verbinden Sie die mitgelieferten 5V/DC Netzteile mit der 'POWER'- Buchse der
DVXi/ET – Extender Geräte.
3 Geräteansichten (Je nach Gerätetyp)
Geräteansichten für Geräte mit Audio finden Sie im Handbuch.
Zur CPU: Ausgang für lokalen
DVI, Tastatur, Maus DVI-Monitor
DVXi/ET KVM-Extender Typ K461-1W Local Unit
Ausgang für
Ausgang für DVI-
Tastaturanschluss
Monitor
DVXi/ET KVM-Extender Typ K461-1W Remote Unit
http://www.ihse.de/pdf/b461-xc_d.pdf
DVXI/ET-XC DVI- KVM-EXTENDER
Zur CPU:
2. DVI-Graphikkarte
Zur CPU:
DVI, Tastatur, Maus
DVXi/ET KVM-Extender Typ K461-2W Local Unit
Ausgang für 1. DVI-
Monitor
DVXi/ET KVM-Extender Typ K461-2W Remote Unit
Zur CPU:
DVI Graphikkarte
DVXi/ET KVM-Extender Typ K461-1U Local Unit
Ausgang für DVI-Monitor
DVXi/ET KVM-Extender Typ K461-1U Remote Unit
Zur CPU:
2. DVI-Graphikkarte
Ausgang für lokalen
Tastatur-/ Mausanschluss
Zur CPU:
Tastatur kann direkt
1. DVI-Graphikkarte
angeschlossen werden,
Maus bzw. Tastatur + Maus
DVXi/ET KVM-Extender Typ K461-2U Local Unit
über mitgelieferten Adapter
Ausgang für 2. DVI-Monitor
Ausgang für Mausanschluss
DVXi/ET KVM-Extender Typ K461-2U Remote Unit
http://www.ihse.de/pdf/b461-xc_d.pdf
Ausgang für lokalen,
2. DVI-Monitor
Ausgang für lokalen
Tastatur-/ Mausanschluss
Tastatur kann direkt
angeschlossen werden,
Maus bzw. Tastatur + Maus
über mitgelieferten Adapter
Ausgang für lokalen
DVI-Monitor
Ausgang für 2. DVI-
Monitor
Ausgang für Mausanschluss
Ausgang für
Tastaturanschluss
Ausgang für lokalen
DVI-Monitor
Zur CPU:
USB
Ausgang für Tastatur-
/Mausanschluss
Ausgang für lokalen,
2. DVI-Monitor
Zur CPU:
USB
Ausgang für lokalen
1. DVI-Monitor
Ausgang für Tastatur-
/Mausanschluss
Ausgang für 1. DVI-
Monitor
